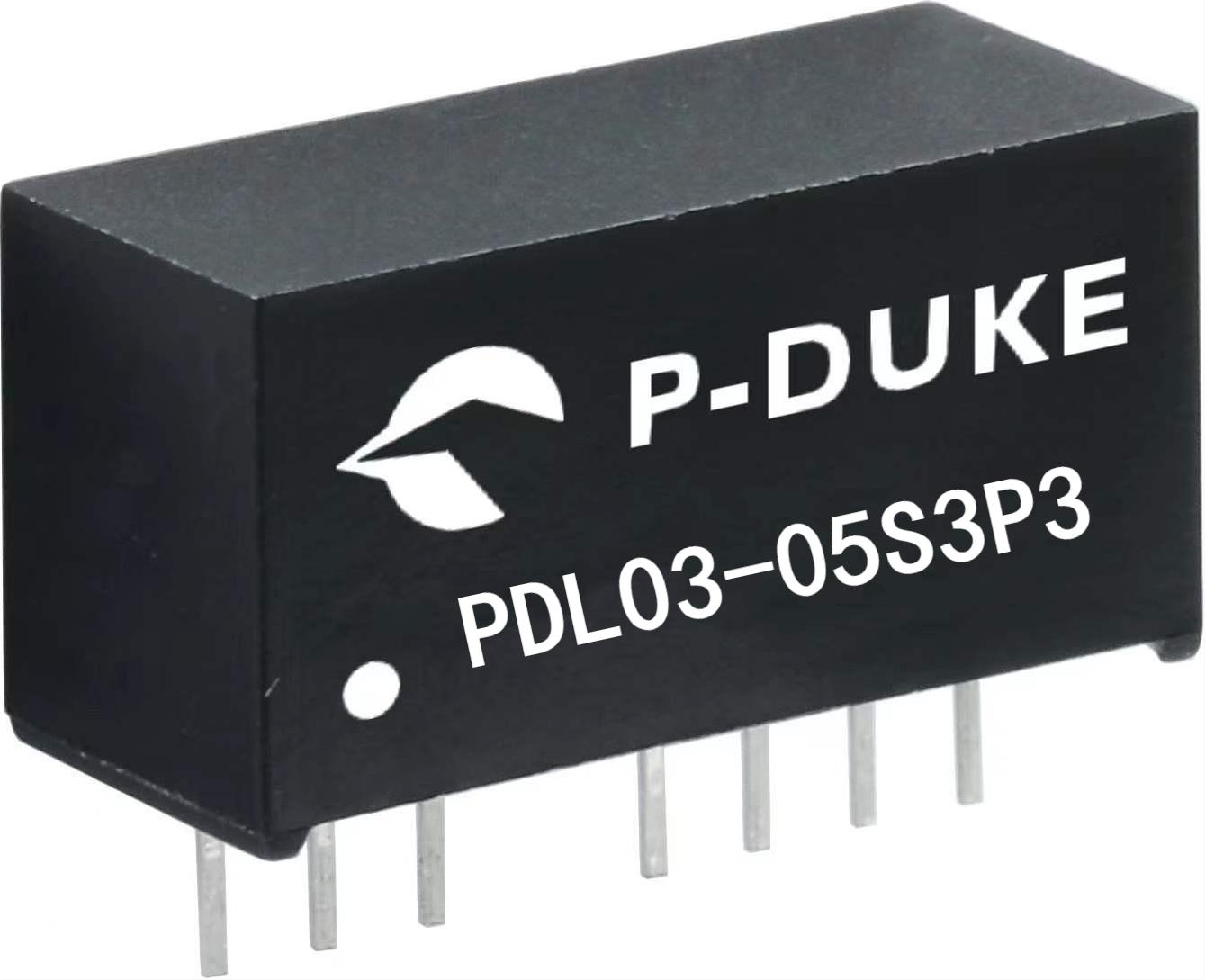

PDL03-05S3P3

产品分类: DC-DC模块
厂牌: P-DUKE/台湾博大
产品描述:
供应商型号: SG-PDL03-05S3P3
供应商: 国内现货
标准整包数: 1
P-DUKE/台湾博大 DC-DC模块 PDL03-05S3P3

PDL03-05S3P3概述

    # PDL03 系列 DC-DC 转换器技术手册

    产品简介


    基本介绍
    PDL03 系列是由P-DUKE Technology Co., Ltd.生产的一系列DC-DC转换器,适用于各种工业自动化、通信、汽车、医疗等领域。这些转换器提供单输出和双输出版本,电压范围从3.3V到15V,并且具有较高的隔离电压(1600VDC或3000VDC),以确保在高电压环境下的可靠运行。
    主要功能
    - 高效率,最高可达85%
    - 宽输入电压范围,覆盖从4.5V到75VDC
    - 高隔离电压等级
    - 低纹波噪声
    - 快速瞬态响应时间
    - 温度补偿
    应用领域
    - 工业自动化
    - 数据通信
    - 汽车电子
    - 医疗设备
    - 光伏系统
    - 铁路运输

    技术参数


    输入参数
    | 参数 | 条件 | 最小值 | 典型值 | 最大值 | 单位 |
    |
    | 工作输入电压范围 4.5 75 | VDC |
    | 启动时间 | 恒电阻负载 | 30 ms |
    | 远程开关ON/OFF 30 ms |
    | 输入浪涌电压 | 最大100ms | 5Vin 100 | VDC |
    输出参数
    | 参数 | 条件 | 最小值 | 典型值 | 最大值 | 单位 |
    |
    | 输出电压精度 -1.0 | +1.0 % |
    | 线性调整率 | 低线至高线满载 | -0.2 | +0.2 % |
    | 负载调整率 | 无载至满载 | -1.0 | +1.0 % |
    通用参数
    | 参数 | 条件 | 最小值 | 典型值 | 最大值 | 单位 |
    |
    | 隔离电压 | 标准型 | 1600 VDC |
    | 隔离电阻 | 500VDC | 1 GΩ |

    产品特点和优势


    PDL03系列DC-DC转换器提供了多种显著的优势:
    - 高效率:部分型号效率高达85%,适合在能耗敏感的应用中使用。
    - 宽输入电压范围:能够适应不同的电源需求。
    - 高隔离电压:适用于需要较高电气隔离的应用。
    - 良好的稳定性:纹波噪声低,稳定性好。
    - 快速瞬态响应:对于动态变化的负载有优异的反应速度。

    应用案例和使用建议


    应用案例
    PDL03系列可以应用于多种场合,例如用于医疗设备的稳压电源、汽车电子控制单元(ECU)的电源管理、工业自动化的控制系统等。
    使用建议
    - 在高温环境下使用时,考虑降低输出功率,避免温度过高影响设备寿命。
    - 为提高系统的可靠性,建议在输入端增加外部滤波电容,比如采用220μF/100V的Nippon chemi-con KY系列电容器。
    - 确保使用适当额定的输入保险丝,以保护模块免受过电流的影响。

    兼容性和支持


    PDL03系列模块支持与市面上多种标准的输入和输出接口兼容,易于集成到现有的系统中。P-DUKE公司还提供详尽的技术支持,帮助客户解决使用过程中遇到的各种问题。

    常见问题与解决方案


    1. 问题:输入电源波动较大导致输出不稳定。
    解决方法:在输入端添加合适的滤波电路,如使用大容量电解电容来平滑输入电压。

    2. 问题:设备在高温环境下工作温度超出限制。
    解决方法:增加散热措施,例如使用散热片或者强制风冷来改善热环境。

    总结和推荐


    综上所述,PDL03系列DC-DC转换器具有高性能、高稳定性和广泛适用性,是许多工业应用的理想选择。其出色的效率、高隔离电压和快速瞬态响应能力使其在众多同类产品中脱颖而出。建议在需要高可靠性和高性能的项目中优先考虑此系列产品。

PDL03-05S3P3参数

参数
最大容性负载 -
开关频率 -
输出总功率 -
输入电压最大值 -
输出电压 -
转换效率 -
类型 -
输入电压最小值 -
输出电压组数 -
输出方式 -
特性 -
散热方式 -
输出电流最大值 -

PDL03-05S3P3数据手册

厂牌 PDF简要描述 下载
P-DUKE/台湾博大 DC-DC模块 P-DUKE/台湾博大 PDL03-05S3P3 PDL03-05S3P3数据手册

PDL03-05S3P3封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 106.06
10+ ¥ 99.82
库存: 10
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 106.06
直接购买
加入购物车
