首页  >  产品百科  >  QAE100-110S05W

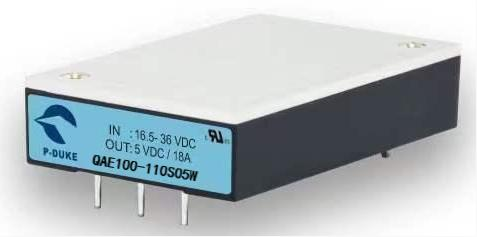

QAE100-110S05W

产品分类: DC-DC模块
厂牌: P-DUKE/台湾博大
产品描述: Enable,Active Low 330KHz 89% 90W 17A 5V 160V 40V Fixed 通孔安装
供应商型号: SG-QAE100-110S05W
供应商: 国内现货
标准整包数: 1
P-DUKE/台湾博大 DC-DC模块 QAE100-110S05W

QAE100-110S05W概述


    产品简介


    QAE100W系列电源模块是P-DUKE Technology Co., Ltd.设计的高效能电源转换装置,适用于铁路自动化、工业测量、电信、汽车、医疗和光伏等多种行业。该系列产品提供多种输入电压(24VDC、48VDC、110VDC)和输出电压选项(3.3V、5V、12V、15V、24V、30V、48V),以满足不同应用场景的需求。QAE100W系列采用坚固的设计,能够承受极端的工作环境,确保稳定可靠的工作性能。

    技术参数


    | 参数 | 典型值 | 最大值 | 单位 |
    ||
    | 输入电压范围 | 8.5~36V VDC |
    | 输出电压范围 | 3.3~48V VDC |
    | 输出电流 | 1.8~25A A |
    | 效率 | 88~90% % |
    | 温度系数 | -0.02~0.02% %/℃ |
    | 隔离电压 | 2250~3000V VAC |
    | MTBF | 5.070×10^5 小时 |
    | 最高工作温度 | 105 ℃ |
    | 储存温度范围 | -55~125 ℃ |

    产品特点和优势


    QAE100W系列具备以下显著特点和优势:
    1. 高效率:典型效率可达88%~90%,适合各类能源敏感应用。
    2. 宽输入电压范围:适应不同的供电环境,提高系统的灵活性。
    3. 高性能隔离:隔离电压高达3000VAC,确保电气安全。
    4. 快速响应时间:温度系数仅为±0.02%/℃,确保系统稳定性。
    5. 广泛适用性:通过多项国际标准认证(如IEC/EN/UL 62368-1、EN50155),适应各种恶劣环境。
    6. 低热阻抗:提供良好的散热性能,适合紧凑设计。

    应用案例和使用建议


    QAE100W系列广泛应用于电信基站、工业自动化控制系统、医疗设备等领域。例如,在电信基站中,它用于为无线通信设备提供稳定的直流电源,确保设备的连续运行。在使用过程中,建议根据具体需求选择合适的输出电压和电流,以实现最佳性能。同时,考虑到热管理问题,建议使用适当的散热措施,如加装散热片或风扇,以延长模块使用寿命。

    兼容性和支持


    QAE100W系列具有较好的兼容性,可与常见的电子元器件及设备配合使用。厂商提供了详细的安装指南和技术支持,用户可以通过电话、邮件或官网获取进一步的帮助。此外,为了确保系统的安全性,建议始终使用输入端保险丝保护电路。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 模块无法启动 | 检查输入电压是否符合要求 |
    | 输出电压不稳 | 检查负载和线缆连接 |
    | 散热不良导致过热 | 使用散热片或风扇进行散热 |

    总结和推荐


    QAE100W系列电源模块凭借其高效的电源转换能力、广泛的适用性和强大的稳定性,成为工业和商业应用的理想选择。无论是在电信基站还是工业自动化控制中,都能发挥出色的表现。强烈推荐使用QAE100W系列电源模块,特别是在需要高可靠性电源供应的应用环境中。

QAE100-110S05W参数

参数
输出总功率 90W
转换效率 89%
特性 Enable,Active Low
输入电压最大值 160V
输出电压 5V
输出电压组数 -
类型 -
输出方式 Fixed
散热方式 -
输入电压最小值 40V
输出电流最大值 17A
最大容性负载 -
开关频率 330KHz
安装方式 通孔安装
零件状态 在售
包装方式 盒装

QAE100-110S05W数据手册

厂牌 PDF简要描述 下载
P-DUKE/台湾博大 DC-DC模块 P-DUKE/台湾博大 QAE100-110S05W QAE100-110S05W数据手册

QAE100-110S05W封装设计

查看详情并下载
Symbol
Footprint
3D Model
