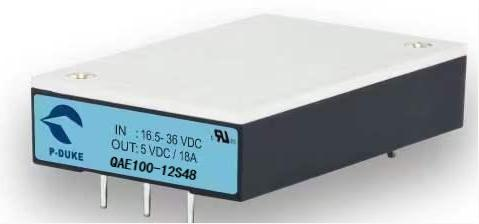

QAE100-12S48

产品分类: DC-DC模块
厂牌: P-DUKE/台湾博大
产品描述: DC to DC Converter Module
供应商型号: SG-QAE100-12S48
供应商: 国内现货
标准整包数: 1
P-DUKE/台湾博大 DC-DC模块 QAE100-12S48

QAE100-12S48概述


    产品简介


    QAE100系列电子元器件是专为自动化、数据通信、工业测量、电信、汽车、船舶充电、医疗设备、光伏发电及铁路应用设计的直流电源模块。该系列产品支持多种输入电压范围(12VDC、24VDC、48VDC),输出电压涵盖3.3V至48V,以满足不同应用的需求。QAE100系列具有高效率、宽输入电压范围和优异的负载调节能力,可广泛应用于各种高性能电源系统。

    技术参数


    - 输入电压范围:12VDC (8.5~22VDC),24VDC (16.5~36VDC),48VDC (33~75VDC)
    - 输出电压:3.3V, 5V, 12V, 15V, 24V, 30V, 48V
    - 输出电流:最大输出电流随输出电压变化而变化(见下表)
    - 效率:典型值为89%~93%
    - 输入电流(空载):典型值为25mA
    - 过压保护:过压保护点为115%~130%额定输出电压
    - 过流保护:过流保护点为110%~140%额定输出电流
    - 短路保护:连续自动恢复
    - 隔离电压:输入到输出:2250VDC,输入(输出)到基板:2250VDC
    - 启动电压:12VDC (9V), 24VDC (18V), 48VDC (36V)
    - 存储温度范围:-55℃~+125℃
    - 重量:64克(2.26盎司)

    产品特点和优势


    - 高效率:典型效率高达93%,适用于要求高性能的应用场景。
    - 宽输入电压范围:适用于不同供电环境,减少外部电路的复杂度。
    - 紧凑设计:体积小巧,便于安装和集成。
    - 可靠的保护机制:具备过压、过流和短路保护,确保系统的安全稳定运行。
    - 优良的环境适应性:能够在宽泛的工作温度范围内正常工作,适合在极端环境中使用。

    应用案例和使用建议


    应用案例:
    QAE100系列可以用于电动汽车充电桩、工业自动化设备、医疗设备、光伏逆变器等领域。例如,在电动汽车充电桩中,QAE100系列提供稳定的电源输出,确保充电过程的高效和安全。
    使用建议:
    - 为确保良好的热管理,建议使用合适的散热片,并注意保持散热片周围的空气流通。
    - 根据具体的应用需求选择合适的输入电压范围,从而获得最佳的效率和稳定性。
    - 为了提高可靠性,建议在输入端增加外部滤波电容,如Nippon Chemi-con KY系列的100μF/100V电容。

    兼容性和支持


    - 兼容性:QAE100系列支持多种输入电压和输出电压组合,可以轻松与其他标准电子设备和系统集成。
    - 支持和维护:制造商提供了详细的用户手册和技术支持,帮助用户解决安装和使用过程中可能遇到的问题。

    常见问题与解决方案


    - 问题1:如何设置输出电压?
    - 解决方案:通过外部电阻连接到Trim针脚,根据需要调整输出电压,详细步骤见技术手册中的输出电压调整章节。

    - 问题2:电源模块启动时需要的最小输入电压是多少?
    - 解决方案:详见技术手册中的“启动电压”部分,启动电压随不同的输入电压范围有所不同。

    - 问题3:如何处理过载情况?
    - 解决方案:QAE100系列具有内置的过载保护机制,当检测到过载时会自动关闭输出,并在故障排除后自动恢复正常运行。

    总结和推荐


    综合评估:QAE100系列电子元器件以其高效率、宽输入电压范围和可靠的安全保护机制,在各种应用场景中表现出色。无论是工业自动化还是医疗设备,其优异的性能和稳定性都使其成为值得信赖的选择。
    推荐结论:强烈推荐使用QAE100系列电子元器件。它们不仅能够满足高性能电源系统的严格要求,还能提供出色的安全性和可靠性。对于需要高度稳定和高效的电源模块的应用场合,QAE100系列是一个理想的选择。
