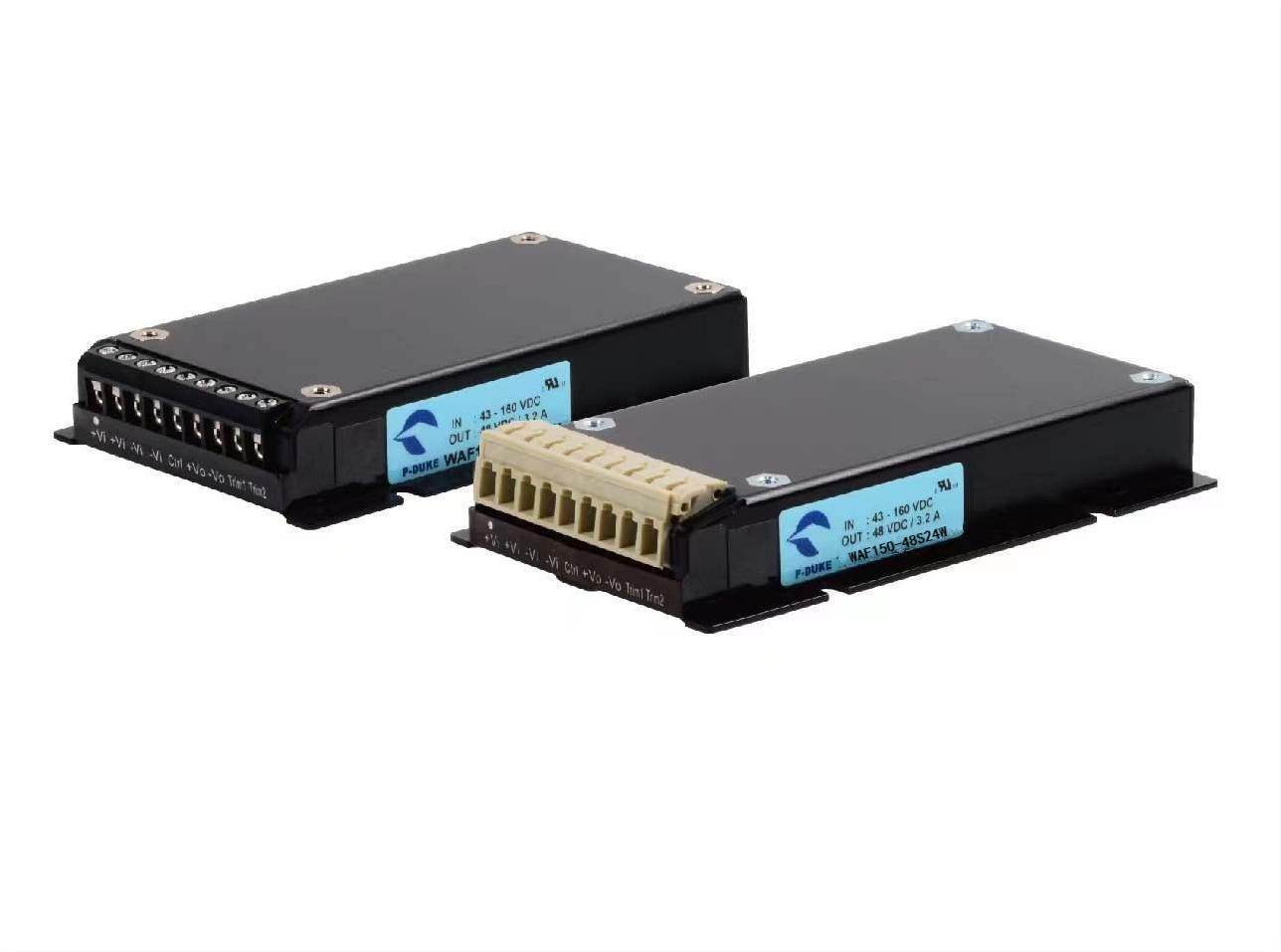

WAF150-48S24W

产品分类: DC-DC模块
厂牌: P-DUKE/台湾博大
产品描述:
供应商型号: SG-WAF150-48S24W
供应商: 国内现货
标准整包数: 1

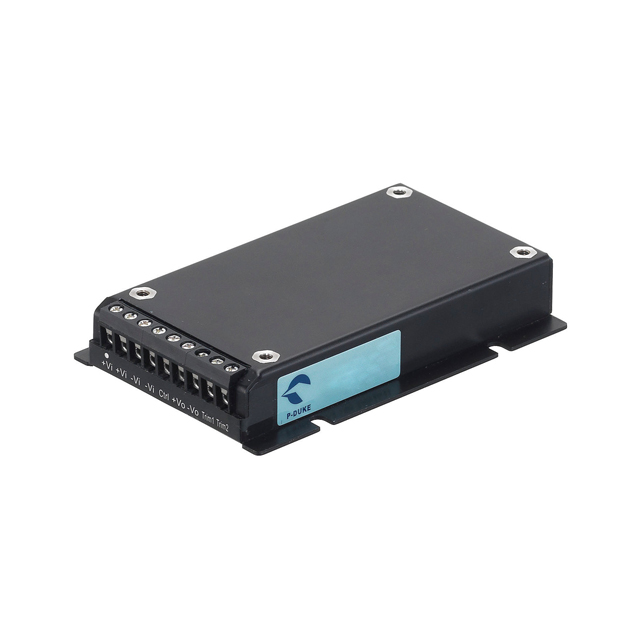

P-DUKE/台湾博大 DC-DC模块 WAF150-48S24W

WAF150-48S24W概述

    电子元器件产品技术手册

    产品简介


    WAF(D)150系列电源模块是P-DUKE Technology Co., Ltd.推出的一款高效率、多功能的直流电源转换器。该系列主要应用于铁路充电、工业自动化、电信、医疗和光伏等领域。WAF(D)150系列提供多种输入电压范围和输出电压选项,能够满足不同场合的需求。该系列产品具备高效率、高可靠性及良好的环境适应性,适用于各类严苛环境下的应用。

    技术参数


    输入规格
    - 操作输入电压范围:9~36VDC(WAF(D)150-24S系列),18~75VDC(WAF(D)150-48S系列),43~160VDC(WAF(D)150-110S系列)
    - 启动电压:9VDC(WAF(D)150-24S系列),18VDC(WAF(D)150-48S系列),43VDC(WAF(D)150-110S系列)
    - 关断电压:7.9~8.5VDC(WAF(D)150-24S系列),15.6~16.8VDC(WAF(D)150-48S系列),33.0~36.0VDC(WAF(D)150-110S系列)
    - 启动时间:35ms
    - 输入浪涌电压:最大50VDC(WAF(D)150-24S系列),最大100VDC(WAF(D)150-48S系列),最大185VDC(WAF(D)150-110S系列)
    输出规格
    - 输出电压范围:12VDC、15VDC、24VDC、28VDC、48VDC
    - 输出电流:典型值为10A(15VDC)、6.3A(24VDC)、5.4A(28VDC)、3.2A(48VDC)
    - 效率:最高可达89%(WAF(D)150-48S15W系列)
    - 最大电容负载:40000μF(WAF(D)150-24S12W系列),7600μF(WAF(D)150-24S28W系列)
    一般规格
    - 隔离电压:输入到输出2250VDC(WAF(D)150系列),输入(输出)到外壳1600VDC(WAF(D)150系列)
    - 隔离电阻:1GΩ
    - 隔离电容:3500pF
    - 切换频率:24VDC输入时,48Vout时248kHz至303kHz
    - 安全认证:IEC/EN/UL62368-1,UL:E193009,CB:UL(Demko)

    产品特点和优势


    WAF(D)150系列电源模块具备多项独特功能,使其在市场上具有明显的竞争优势:
    - 高效率:最高效达89%,减少了能量损耗。
    - 宽输入电压范围:支持9~160VDC的输入电压范围,适应多种应用环境。
    - 高可靠性和长寿命:通过多种环境测试(如MIL-STD-810F),确保在恶劣环境中的长期稳定运行。
    - 可调输出电压:通过连接外部电阻可以调整输出电压,方便系统设计。

    应用案例和使用建议


    WAF(D)150系列电源模块广泛应用于铁路充电系统、工业自动化设备、电信基站、医疗设备和光伏发电系统。例如,在铁路充电系统中,该电源模块用于为列车上的控制系统供电,保证系统的稳定运行。使用建议如下:
    - 合理选择输入滤波电容:根据不同的输入电压和输出功率需求选择合适的滤波电容型号和容量。
    - 安装散热装置:由于电源模块工作时会产生热量,建议在设备内部安装适当的散热装置,以保证设备的正常运行。

    兼容性和支持


    WAF(D)150系列电源模块与其他电子元器件和设备具有良好的兼容性,便于集成到现有的系统中。厂商提供了详细的技术文档和客户支持服务,确保用户能够轻松安装和维护设备。此外,厂商还提供了详细的安装指南和技术咨询服务。

    常见问题与解决方案


    1. 如何避免过热?
    - 答案:确保电源模块周围有足够的通风空间,并安装适当的散热装置,以保持工作温度在允许范围内。
    2. 如何进行输出电压调整?
    - 答案:通过连接一个外部电阻器在Trim1和Trim2之间来调整输出电压,具体参考手册中的调整方法。
    3. 为什么需要外部输入线保险丝?
    - 答案:电源模块本身不包含内部保险丝,因此需要添加外部输入线保险丝以保护电路免受过载和短路影响。

    总结和推荐


    WAF(D)150系列电源模块是一款高性能、高可靠的直流电源转换器,适用于各种严苛的应用环境。该产品在设计上充分考虑了用户体验,提供了广泛的输入电压范围、高效的输出能力和易于调整的输出电压,能够很好地满足市场需求。推荐购买和使用WAF(D)150系列电源模块,尤其是在对稳定性、可靠性要求较高的应用场景中。

WAF150-48S24W参数

参数
输入电压最小值 -
散热方式 -
输出电压 -
开关频率 -
输入电压最大值 -
最大容性负载 -
输出方式 -
输出总功率 -
转换效率 -
输出电压组数 -
类型 -
特性 -
输出电流最大值 -
包装方式 盒装

WAF150-48S24W数据手册

厂牌 PDF简要描述 下载
P-DUKE/台湾博大 DC-DC模块 P-DUKE/台湾博大 WAF150-48S24W WAF150-48S24W数据手册

WAF150-48S24W封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 1807
10+ ¥ 1701
库存: 5
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 1807
直接购买
加入购物车
