首页  >  产品百科  >  QAE40-72S28U

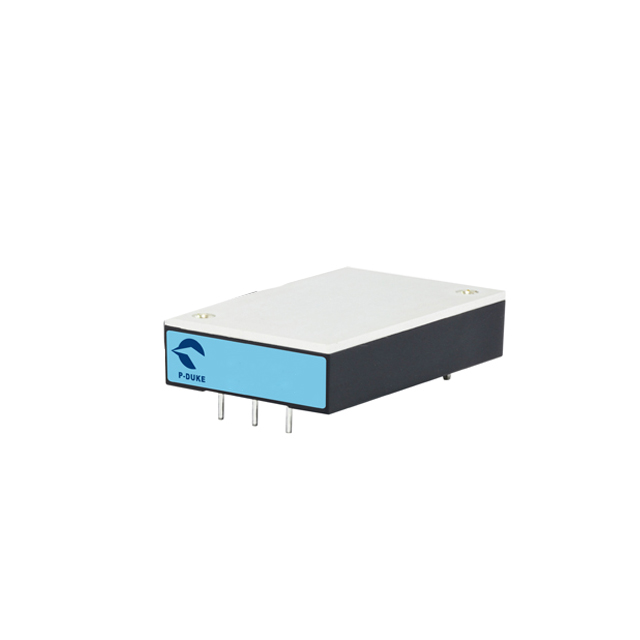

QAE40-72S28U

产品分类: DC-DC稳压器
厂牌: P-DUKE/台湾博大
产品描述: 1 28V 160V 14V 通孔安装 57.9mm*36.8mm*12.7mm
供应商型号:
供应商:
标准整包数: 0
P-DUKE/台湾博大 DC-DC稳压器 QAE40-72S28U

QAE40-72S28U概述


    产品简介


    QAE40U 系列电源模块是P-DUKE Technology Co., Ltd.开发的一系列高效能、高可靠性DC-DC转换器,适用于广泛的工业应用领域,包括铁路自动化、数据通信、电力传输、医疗设备及光伏系统等。这些模块设计紧凑且具备优异的输入输出特性,确保在恶劣环境下的稳定运行。通过提供多样的输入电压范围和多种输出电压选项,QAE40U系列能够满足不同应用场景的需求。

    技术参数


    | 参数 | 最小值 | 典型值 | 最大值 | 单位 |

    | 输入电压范围(标称36V) | 9 | 36 | 75 | VDC |
    | 输入电压范围(标称72V) | 14 | 72 | 160 | VDC |
    | 输出电压 | 5, 12, 15, 24, 28, 48, 53 VDC |
    | 输出电流(满载) | 0.75 | 8 | 8 | A |
    | 输入启动电压 | 9 | 14 | 75 | VDC |
    | 效率 90%-91 % |
    | 最大电容负载 | 150 | 2800 | 16000 | μF |
    其他关键参数:
    - 隔离电压:3000VAC(加强绝缘),2250VDC(基本绝缘)
    - 工作温度范围:-40°C 至 +105°C
    - MTBF(平均无故障时间):8.297 x 10⁵ 小时
    - EMC标准支持:EN55032、EN50121-3-2、EN55035等

    产品特点和优势


    1. 宽输入电压范围:支持从9V至160VDC的输入电压,满足多种供电需求。
    2. 高效率和低损耗:典型效率高达91%,在高负载条件下表现出色。
    3. 灵活的输出电压调整:通过外部电阻调节输出电压,范围可调整±20%。
    4. 优异的保护功能:内置过压、过流和短路保护机制,确保长期可靠运行。
    5. 紧凑设计与安装便利性:采用铝基板结合塑料外壳,体积小巧且易于集成。
    6. 强兼容性:符合多项国际安全和EMC标准,适合严苛工业环境。

    应用案例和使用建议


    典型应用案例:
    - 铁路自动化:为列车控制系统提供稳定的电源供应。
    - 工业测量:用于精密仪器仪表的供电。
    - 光伏逆变器:与太阳能发电系统配合使用,提供直流到直流转换。
    使用建议:
    - 在高环境温度下工作时,建议使用散热片以降低模块温度。
    - 根据实际需求合理选择输入输出电压组合,以达到最佳性能。
    - 增加外部滤波电容可以进一步提高输入端稳定性,推荐使用Nippon Chemi-con KY系列(220μF/100V)或KXJ系列(150μF/200V)电容器。

    兼容性和支持


    兼容性:
    - 可与其他主流控制器和接口板无缝连接。
    - 支持多种通信协议和接口类型。
    支持服务:
    - 提供详尽的技术文档和应用指南。
    - 提供现场技术支持和售后服务保障。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 启动困难 | 检查输入电压是否符合要求,并确认输入滤波电容是否正确配置。 |
    | 输出电压不稳 | 调整TRIM电阻值,重新校准输出电压。 |
    | 过热保护触发 | 安装散热片或优化系统散热设计。 |

    总结和推荐


    总结:
    QAE40U系列电源模块凭借其宽泛的输入电压范围、高效率和多重保护功能,在铁路、工业自动化及新能源等领域具有显著优势。其紧凑的设计和优异的性能使其成为替代传统DC-DC转换器的理想选择。
    推荐:
    我们强烈推荐此系列产品用于需要高可靠性、高效率及宽输入电压范围的应用场合。同时,搭配合适的散热方案和滤波组件,能够进一步提升其性能表现。无论是新项目开发还是现有系统的升级,QAE40U系列都是一款值得信赖的选择。

QAE40-72S28U参数

参数
输出数量 1
最大输入电压 160V
最大输出电压 28V
同步整流器 -
最小输入电压 14V
最小输出电压 -
输出类型 -
拓扑 -
开关频率 -
功能 -
长*宽*高 57.9mm*36.8mm*12.7mm
安装方式 通孔安装
应用等级 商用级
包装方式 盒装

QAE40-72S28U数据手册

厂牌 PDF简要描述 下载
P-DUKE/台湾博大 DC-DC稳压器 P-DUKE/台湾博大 QAE40-72S28U QAE40-72S28U数据手册

QAE40-72S28U封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
库存: 0
起订量: 0 增量: 0
交货地:
最小起订量为:0
合计: $ 0
直接购买
加入购物车
