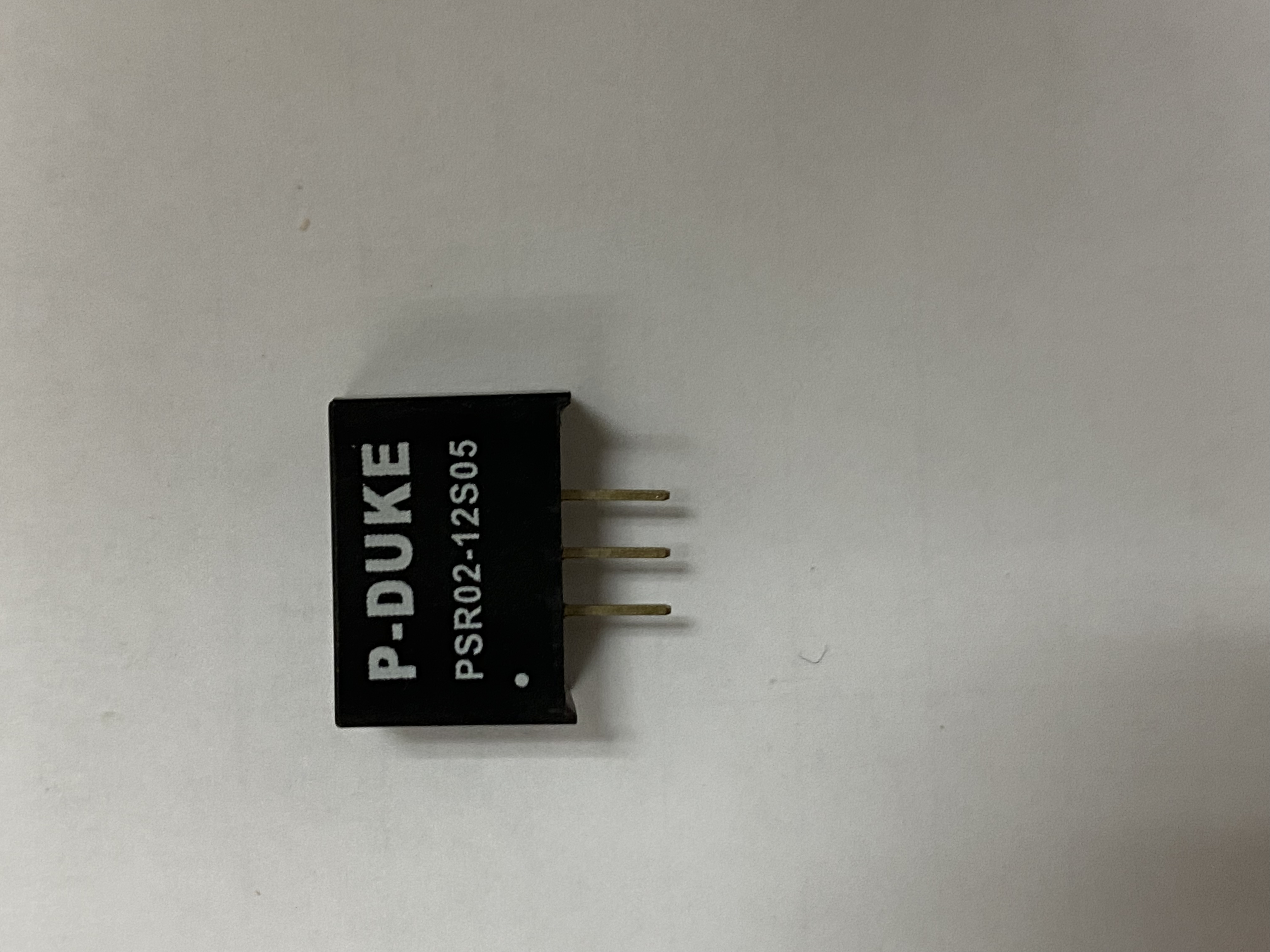

PSR02-12S05

产品分类: DC-DC模块
厂牌: P-DUKE/台湾博大
产品描述:
供应商型号: SG-PSR02-12S05
供应商: 国内现货
标准整包数: 1
P-DUKE/台湾博大 DC-DC模块 PSR02-12S05

PSR02-12S05概述


    产品简介


    PSR02系列是由P-DUKE Technology Co., Ltd.生产的一款高效能直流-直流电源模块。这些模块主要应用于自动化、数据通信、工业测量、电信、汽车、船用充电器、医疗设备、光伏(PV)、铁路等领域。其输入电压范围广泛,涵盖从直流3.0V到36V不等,输出电压和电流选项多样,可满足不同应用场景的需求。

    技术参数


    | 型号 | 输入电压范围(VDC) | 输出电压(VDC) | 输出电流(A) | 效率(%) | 最小电容(μF) |
    |
    | PSR02-05S1P2 | 3.0 ~ 5.5 | 1.2 | 2 | 90 | 2500 |
    | PSR02-05S1P5 | 3.0 ~ 5.5 | 1.5 | 2 | 91 | 2000 |
    | PSR02-05S1P8 | 3.0 ~ 5.5 | 1.8 | 2 | 92 | 1600 |
    | PSR02-05S2P5 | 3.8 ~ 5.5 | 2.5 | 2.5 | 95 | 1200 |
    | PSR02-12S1P2 | 4.6 ~ 36 | 1.2 | 1.2 | 84 | 2500 |
    | PSR02-12S1P5 | 4.6 ~ 36 | 1.5 | 1.5 | 86 | 2000 |
    | PSR02-12S1P8 | 4.6 ~ 36 | 1.8 | 1.8 | 87 | 1600 |
    | PSR02-12S2P5 | 4.6 ~ 36 | 2.5 | 2.5 | 89 | 1200 |
    | PSR02-12S3P3 | 4.75 ~ 36 | 3.3 | 3.3 | 91 | 900 |
    | PSR02-12S05 | 6.5 ~ 36 | 5.0 | 5.0 | 94 | 600 |
    | PSR02-12S6P5 | 9.0 ~ 36 | 6.5 | 6.5 | 94 | 470 |
    | PSR02-24S09 | 12 ~ 36 | 9.0 | 9.0 | 95 | 330 |
    | PSR02-24S12 | 15 ~ 36 | 12 | 12 | 95 | 270 |
    | PSR02-24S15 | 18 ~ 36 | 15 | 15 | 96 | 200 |

    产品特点和优势


    PSR02系列具有多个显著的特点和优势,使其在广泛应用中表现出色:
    1. 宽输入电压范围:适用于多种输入电源环境,包括3.0V至36V的直流电压。
    2. 高效率:在典型输入和满载条件下,最高效率可达96%,确保系统性能优异。
    3. 温度适应性强:能够在极端环境下稳定运行,最大环境工作温度为100℃,存储温度范围从-55℃到125℃。
    4. 内置过温保护:内部IC结点温度达到150℃时自动关闭,以保护设备不受损害。
    5. 高可靠性:平均无故障时间(MTBF)高达1.352×10^7小时,表现出色的可靠性。
    6. 小巧轻便:仅重2.6克,适合紧凑型设计。

    应用案例和使用建议


    应用案例
    - 工业自动化设备:用于需要稳定直流电源供应的各种自动化控制系统。
    - 电信基站:为无线通讯设备提供可靠的电源支持。
    - 光伏系统:配合光伏逆变器,将太阳能转化为稳定的直流电。
    使用建议
    - 散热考虑:建议在高负载下增加外部散热片,特别是在高环境温度条件下。
    - 合理选型:根据实际需求选择合适的型号,特别是注意输入电压范围和输出电流能力。

    兼容性和支持


    PSR02系列与其他电子元件具有良好的兼容性,可以轻松集成到现有的电力架构中。此外,P-DUKE Technology Co., Ltd.提供全面的技术支持和服务,包括用户手册、安装指南和技术咨询。

    常见问题与解决方案


    1. 电源启动时间长:
    - 解决方案:检查输入电源是否稳定,必要时添加外部电容进行滤波。

    2. 效率低:
    - 解决方案:确认负载是否匹配,调整输入电压以达到最佳效率。

    3. 温度过高:
    - 解决方案:安装散热片或提高通风条件,避免热失控。

    总结和推荐


    综上所述,PSR02系列凭借其宽泛的输入电压范围、高效率和出色的温度稳定性,在众多应用场景中表现出色。它特别适用于工业自动化、通信设备及光伏系统等场合。考虑到其高可靠性和良好的技术支持,强烈推荐在相关项目中采用PSR02系列直流-直流电源模块。

PSR02-12S05参数

参数
输出总功率 -
转换效率 -
输出电压 -
散热方式 -
输入电压最小值 -
特性 -
输出电压组数 -
输出电流最大值 -
开关频率 -
最大容性负载 -
类型 -
输出方式 -
输入电压最大值 -

PSR02-12S05数据手册

厂牌 PDF简要描述 下载
P-DUKE/台湾博大 DC-DC模块 P-DUKE/台湾博大 PSR02-12S05 PSR02-12S05数据手册

PSR02-12S05封装设计

查看详情并下载
Symbol
Footprint
3D Model
