PDL03-05S05H

产品分类: DC-DC模块
厂牌: P-DUKE/台湾博大
产品描述:
供应商型号: SG-PDL03-05S05H
供应商: 国内现货
标准整包数: 1

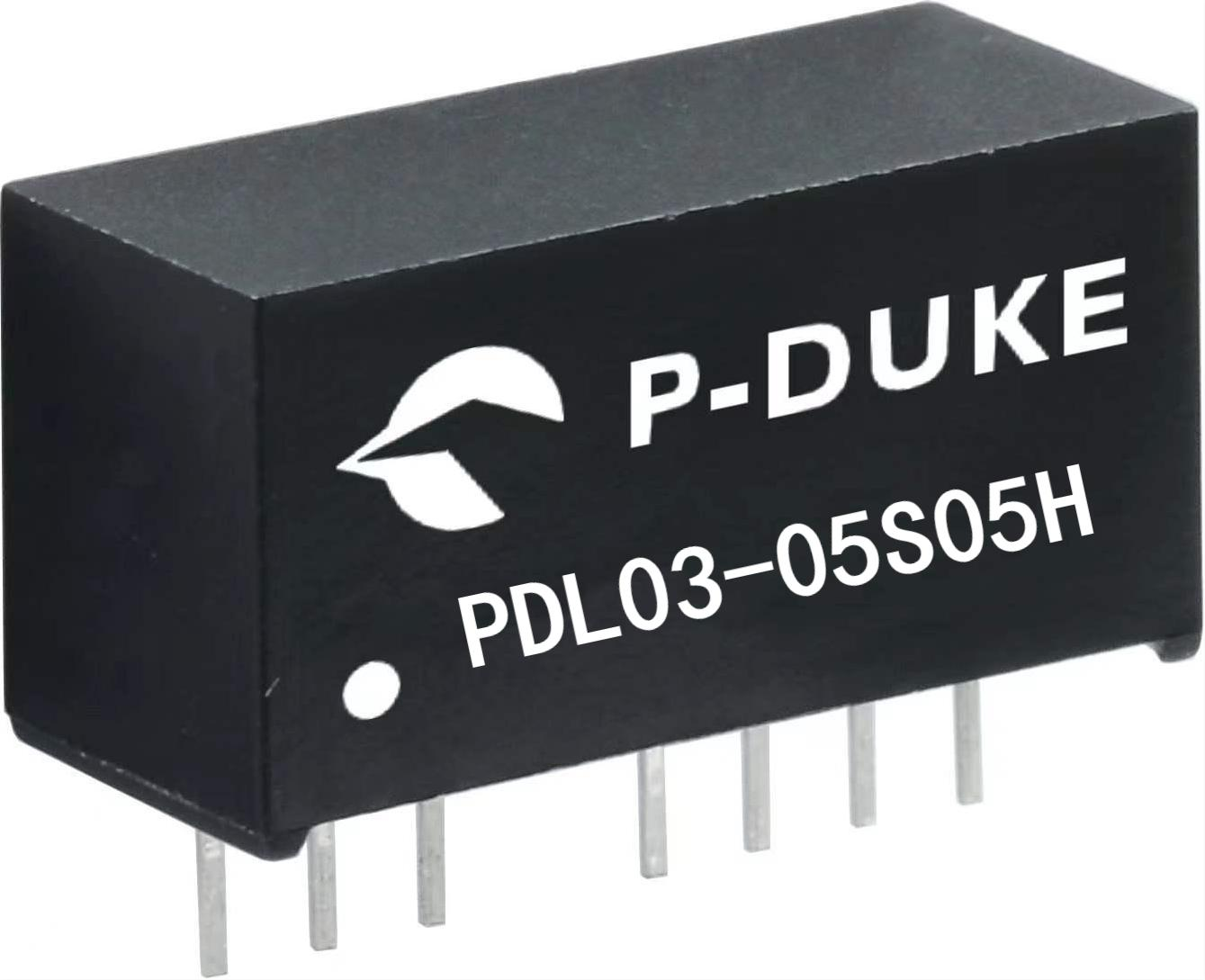

P-DUKE/台湾博大 DC-DC模块 PDL03-05S05H

PDL03-05S05H概述

    PDL03系列电子元器件技术手册

    产品简介


    PDL03系列是由P-DUKE Technology Co., Ltd.(www.pduke.com)研发的工业级电源模块。该系列产品涵盖了单输出和双输出两种类型,输入电压范围广泛,适用于自动化、数据通信、医疗设备、光伏、铁路等多个领域。这些模块的主要功能是为各类设备提供稳定的直流电源转换,确保系统运行的安全和可靠性。

    技术参数


    | 参数 | 单输出型号 | 双输出型号 |
    |
    | 输入电压范围 | 4.5~9VDC | 4.5~9VDC |
    | 输出电压 | 3.3V, 5V, 9V, 12V, 15V| ±5V, ±12V, ±15V |
    | 最大输出电流 | 700mA | 300mA (±5V), 125mA (±12V) |
    | 效率 | 75%~85% | 78%~85% |
    | 隔离电压 | 1600VDC | 3000VDC (带"H"后缀) |
    | 工作温度范围 | -40°C 至 +100°C | -40°C 至 +100°C |
    | 重量 | 4.8g (0.17oz) | 4.8g (0.17oz) |

    产品特点和优势


    1. 高隔离电压:单输出型号具有1600VDC的隔离电压,而带有"H"后缀的型号达到3000VDC,确保了更高的安全性和可靠性。
    2. 高效率:该系列产品的最高效率可达85%,减少了能量损耗,提高了系统的整体能效。
    3. 宽输入电压范围:可适应多种供电条件,如4.5~9VDC、9~18VDC、18~36VDC、36~75VDC,满足各种应用场景的需求。
    4. 快速响应时间:最大负载变化时的瞬态响应恢复时间为500μs,确保了系统稳定性和实时控制需求。

    应用案例和使用建议


    - 工业自动化:适用于工业机器人、PLC控制系统等,确保电力供应稳定可靠。
    - 数据中心:作为电源转换设备,能够有效应对电网波动,保证设备的正常运行。
    - 医疗设备:在医疗成像、诊断设备中使用,提供稳定的电源保障,确保设备的高性能和安全性。
    - 建议使用:对于需要高度可靠性的应用场景,可以考虑采用3000VDC隔离电压型号,以获得更高的安全等级。同时,在设计电路时应注意合理布局散热结构,避免过热导致的故障。

    兼容性和支持


    - 该系列产品与大多数标准接口兼容,能够方便地集成到现有的系统中。
    - P-DUKE Technology Co., Ltd. 提供详细的技术支持和售后服务,帮助客户解决使用过程中遇到的问题。

    常见问题与解决方案


    1. 问题:如何正确选择合适的输入滤波电容器?
    解决办法:推荐使用Nippon Chemi-Con KY系列220μF/100V的电容器,以确保最佳的EMI抑制效果。
    2. 问题:模块启动时出现异常噪声?
    解决办法:检查输入电压是否稳定,确保外部滤波电容器安装正确。

    总结和推荐


    综上所述,PDL03系列电子元器件具备高效率、宽输入电压范围和高隔离电压等显著特点,能够广泛应用于多个行业。对于追求高效能、高可靠性的应用场景,PDL03系列是理想的选择。因此,我们强烈推荐该系列产品用于需要稳定电源供给的关键设备中。

PDL03-05S05H参数

参数
最大容性负载 -
特性 -
开关频率 -
输出总功率 -
输出电压组数 -
散热方式 -
输出方式 -
输入电压最小值 -
转换效率 -
输入电压最大值 -
类型 -
输出电流最大值 -
输出电压 -
