首页  >  产品百科  >  PDL06-24S12W

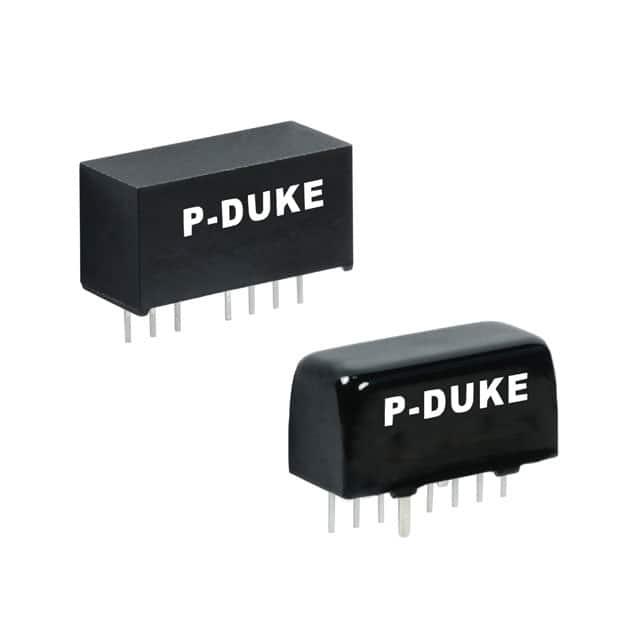

PDL06-24S12W

产品分类: DC-DC模块
厂牌: P-DUKE/台湾博大
产品描述: Remote On/Off,Standby Output 87% 500mA 12V 36V SIP 通孔安装
供应商型号: SG-PDL06-24S12W
供应商: 国内现货
标准整包数: 1
P-DUKE/台湾博大 DC-DC模块 PDL06-24S12W

PDL06-24S12W概述


    产品简介


    PDL06W系列电子元器件是P-DUKE Technology Co., Ltd.推出的一种高性能电源模块,主要用于自动化、数据通信、工业测量、电信、汽车、船舶、医疗和光伏等领域。这些电源模块提供多种电压输出选项,能够满足不同应用场景的需求。PDL06W系列设计时考虑到了广泛的输入电压范围和高效率,使其在各种环境下都能稳定运行。

    技术参数


    PDL06W系列的技术参数如下:
    - 输入电压范围:单输入(9~36VDC),双输入(18~75VDC)
    - 输出电压:单输出(3.3V、5V、9V、12V、15V、24V);双输出(±5V、±12V、±15V)
    - 最大输出电流:3.3V时1500mA,5V时1200mA,9V时666mA,12V时500mA,15V时400mA,24V时250mA;双输出时±5V±600mA,±12V±250mA,±15V±200mA
    - 转换效率:81%到88%
    - 输入电流(无负载):4mA
    - 最大电容负载:3.3V出2200μF,5V出1100μF,9V出680μF,12V出470μF,15V出470μF,24V出180μF
    - 温度范围:标准型(-40~+100℃),带H(-40~+100℃),带M(-55~+100℃)
    - 隔离电压:1600VDC(标准型),3000VDC(带H)

    产品特点和优势


    PDL06W系列电子元器件具有以下几个显著特点:
    - 高效率:最高可达到88%,这使得其在各种应用中都能有效节能。
    - 宽输入电压范围:适应不同的电源条件。
    - 双重保护机制:通过过载保护和短路保护确保安全运行。
    - 宽工作温度范围:能够在极端环境下稳定工作。
    - 高可靠性:MTBF(平均无故障时间)高达数百万小时。

    应用案例和使用建议


    PDL06W系列适用于自动化控制系统、电信基站、电动汽车充电站等场景。例如,在数据中心中,这些电源模块可以用于服务器的供电系统,确保系统的稳定性和高效性。使用建议包括在模块的周围安装适当的散热装置,以避免因温度过高而影响正常工作。另外,建议使用铝电解电容器和瞬态电压抑制器(TVS)来增强其抗干扰能力和过压保护能力。

    兼容性和支持


    PDL06W系列支持多种电气特性,与其他电子元器件兼容性良好。厂商提供了详细的技术支持文档,并对模块提供一年的质保服务。对于常见的应用问题,厂商也会提供及时的技术支持和解决方案。

    常见问题与解决方案


    1. 问题:启动时电流过大
    - 解决方案:检查是否有过多的负载连接到输出端,并适当调整负载或使用合适的输入滤波器。

    2. 问题:温度过高导致停机
    - 解决方案:增加散热措施,如加装散热片或风扇,确保周围环境通风良好。
    3. 问题:输出电压不稳定
    - 解决方案:确认输入电压是否稳定,使用稳压电源或添加滤波器,检查内部电路是否存在故障。

    总结和推荐


    PDL06W系列电子元器件凭借其高效的转换率、宽泛的输入电压范围和可靠的保护机制,使其在多种应用场景中表现出色。尤其是其在高可靠性要求的应用环境中展现出的强大适应能力,使其成为值得信赖的选择。因此,强烈推荐在需要高效稳定的电源供应场合下使用PDL06W系列电子元器件。

PDL06-24S12W参数

参数
输出方式 -
散热方式 -
最大容性负载 -
类型 -
输出总功率 -
输入电压最大值 36V
特性 Remote On/Off,Standby Output
输出电压 12V
转换效率 87%
输出电压组数 -
输入电压最小值 -
输出电流最大值 500mA
开关频率 -
通用封装 SIP
安装方式 通孔安装
零件状态 在售
包装方式 管装

PDL06-24S12W数据手册

厂牌 PDF简要描述 下载
P-DUKE/台湾博大 DC-DC模块 P-DUKE/台湾博大 PDL06-24S12W PDL06-24S12W数据手册

PDL06-24S12W封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 218.4
10+ ¥ 204.96
50+ ¥ 198.24
库存: 119
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 218.4
