RDL03-110S12W

产品分类: DC-DC模块
厂牌: P-DUKE/台湾博大
产品描述: 82% 12V
供应商型号: SG-RDL03-110S12W
供应商: 期货订购
标准整包数: 1

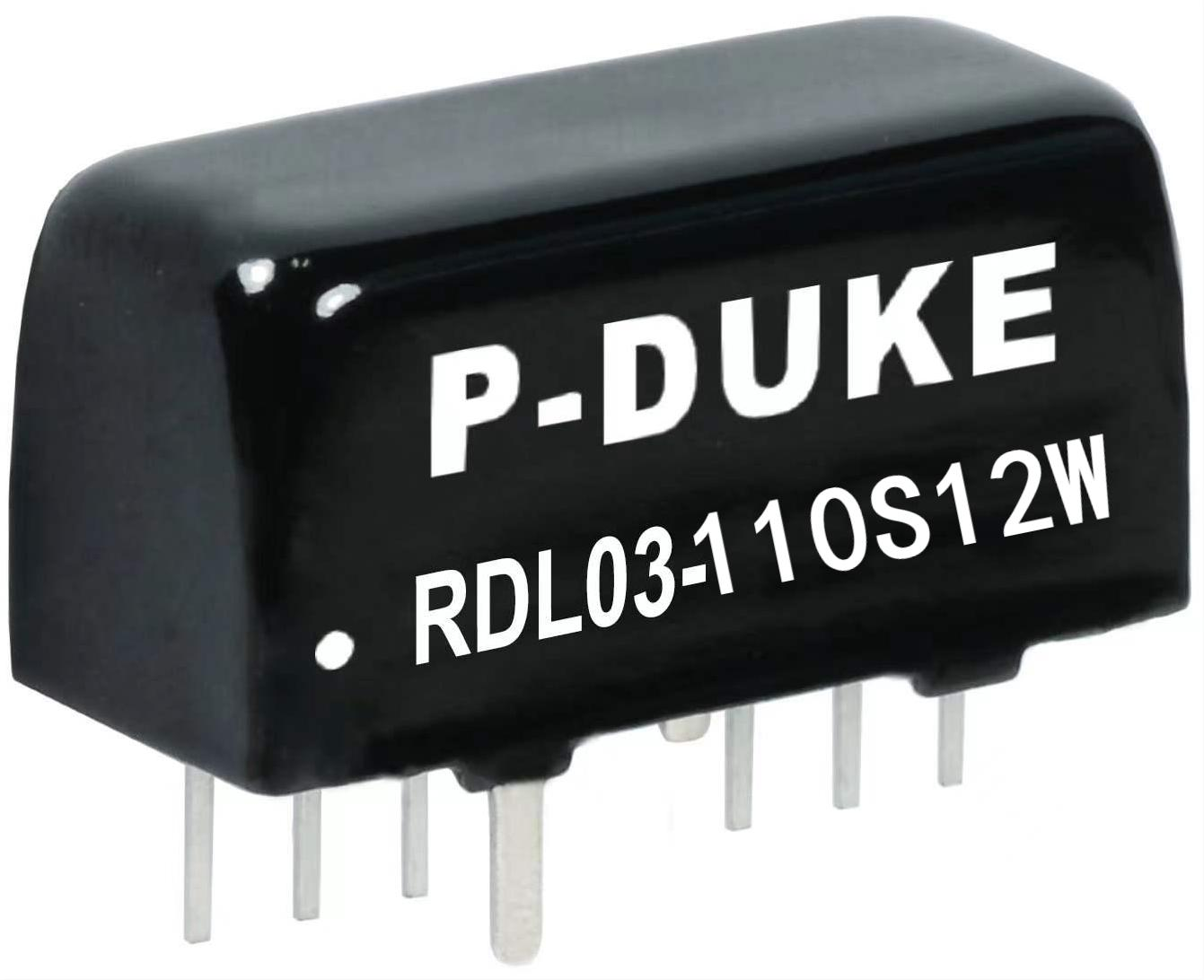

P-DUKE/台湾博大 DC-DC模块 RDL03-110S12W

RDL03-110S12W概述


    产品简介


    RDL03 系列电源模块由 P-DUKE Technology Co., Ltd. 生产,适用于各种高要求的工业自动化、通信、铁路、医疗和可再生能源等领域。该系列电源模块提供单输出和双输出两种版本,输出电压范围广泛,能够满足不同应用的需求。

    技术参数


    | 参数 | 最小值 | 典型值 | 最大值 | 单位 |

    | 输入电压范围 | 9 160 | VDC |
    | 输出电压 | 3.3 24 | VDC |
    | 输出电流 3.3 | 24 | mA |
    | 输入电流(空载) | 2.5 mA |
    | 效率 | 75 83 | % |
    | 最大电容负载 | 90 1100 | μF |

    产品特点和优势


    1. 广泛的输入电压范围:从9V到160VDC,适用于不同类型的供电系统。
    2. 高效率:最高可达83%,确保低功耗运行。
    3. 宽温度范围:-55°C 到 +100°C(M3 版本),适合极端环境。
    4. 可靠的保护机制:过载和短路保护,确保设备安全。
    5. 紧凑设计:尺寸小巧,便于安装和集成。

    应用案例和使用建议


    应用案例
    1. 工业自动化:用于工业控制系统的电源供给,确保稳定运行。
    2. 电信:为通信基站提供可靠电源。
    3. 铁路:用于铁路信号系统和列车控制系统。
    使用建议
    1. 并联使用外部电容和TVS二极管:提高抗浪涌能力,增强稳定性。
    2. 合理布局:遵循推荐的布局建议,确保良好的散热效果。
    3. 安装输入保险丝:由于模块内部未配备保险丝,必须安装输入保险丝以确保安全。

    兼容性和支持


    RDL03 系列电源模块与其他标准电气设备兼容良好,厂商提供了详尽的技术支持文档和售后服务,包括产品维修、技术支持和客户咨询。

    常见问题与解决方案


    1. 模块不启动
    - 解决方法:检查输入电压是否在规定的范围内,确保输入端无短路现象。
    2. 输出电压不稳定
    - 解决方法:增加外部滤波电容,改善纹波抑制效果。
    3. 温度过高
    - 解决方法:增强散热措施,确保测试点温度不超过最大壳体温度。

    总结和推荐


    RDL03 系列电源模块凭借其广泛的输入电压范围、高效率和可靠的保护机制,在多种应用中表现出色。特别是在极端环境下,其稳定的性能和宽广的工作温度范围使其成为众多工业应用的理想选择。推荐使用此产品,特别是对于需要高性能和高可靠性的应用场合。

RDL03-110S12W参数

参数
输入电压最大值 -
输出电流最大值 -
开关频率 -
散热方式 -
输出总功率 -
输出电压 12V
类型 -
转换效率 82%
输出电压组数 -
最大容性负载 -
特性 -
输出方式 -
输入电压最小值 -

RDL03-110S12W数据手册

厂牌 PDF简要描述 下载
P-DUKE/台湾博大 DC-DC模块 P-DUKE/台湾博大 RDL03-110S12W RDL03-110S12W数据手册

RDL03-110S12W封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 234.89
10+ ¥ 221.07
库存: 0
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 0
