HAE200-24S24W

产品分类: DC-DC模块
厂牌: P-DUKE/台湾博大
产品描述: Enable,Active Low 7.5A 24V 36V 通孔安装
供应商型号: SG-HAE200-24S24W
供应商: 国内现货
标准整包数: 1

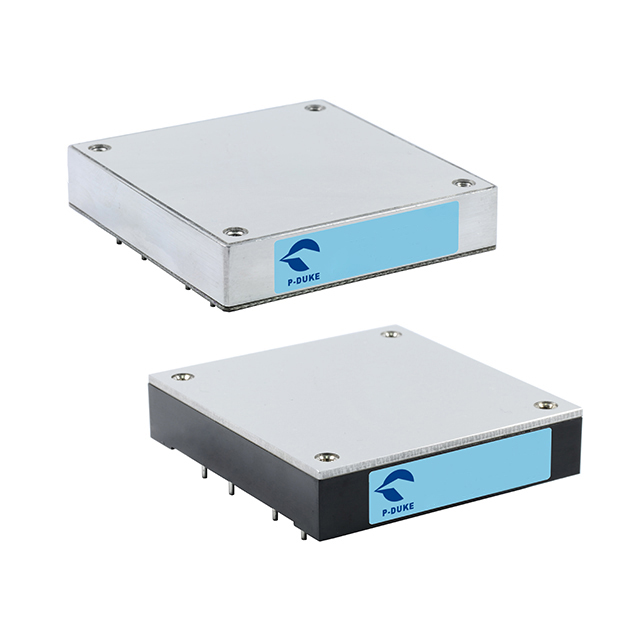

P-DUKE/台湾博大 DC-DC模块 HAE200-24S24W

HAE200-24S24W概述

    HAE200W系列电源模块技术手册

    产品简介


    HAE200W系列电源模块由P-DUKE Technology Co., Ltd.设计制造,专为铁路自动化、工业测量、通信、汽车、船舶、充电器、医疗设备及光伏等领域而设计。该系列产品主要包括表面贴装型(DIP Type)和通孔型(Through hole type)两种封装方式,具备宽输入电压范围、高效率输出及可靠的过压保护等特性,适用于各种严苛的工作环境。

    技术参数


    HAE200W系列电源模块的主要技术规格如下:
    | 模型编号 | 输入电压范围(VDC) | 输出电压(VDC) | 最大输出电流(A) | 效率(%) | 最大电容负载(μF) |
    |
    | HAE200-24S3P3W | 9 ~ 36 | 3.3 | 50 | 87 | 151000 |
    | HAE200-24S05W | 9 ~ 36 | 5 | 36 | 90 | 72000 |
    | HAE200-24S12W | 8.5 ~ 36 | 12 | 15 | 89 | 12500 |
    | HAE200-24S15W | 8.5 ~ 36 | 15 | 12 | 90 | 8000 |
    | HAE200-24S24W | 8.5 ~ 36 | 24 | 7.5 | 90 | 3100 |
    | HAE200-24S28W | 8.5 ~ 36 | 28 | 6.5 | 90 | 2300 |
    | HAE200-24S48W | 8.5 ~ 36 | 48 | 3.7 | 89 | 770 |
    | HAE200-48S3P3W | 16.5 ~ 75 | 3.3 | 50 | 88 | 151000 |
    | HAE200-48S05W | 16.5 ~ 75 | 5 | 40 | 91 | 80000 |
    | HAE200-48S12W | 16.5 ~ 75 | 12 | 18 | 90 | 15000 |
    | HAE200-48S15W | 16.5 ~ 75 | 15 | 14 | 91 | 9300 |
    | HAE200-48S24W | 16.5 ~ 75 | 24 | 9 | 90 | 3700 |
    | HAE200-48S28W | 16.5 ~ 75 | 28 | 7.5 | 91 | 2600 |
    | HAE200-48S48W | 16.5 ~ 75 | 48 | 4.5 | 90 | 930 |
    | HAE200-110S3P3W | 43 ~ 160 | 3.3 | 57 | 87 | 172000 |
    | HAE200-110S05W | 43 ~ 160 | 5 | 44 | 89 | 88000 |
    | HAE200-110S12W | 43 ~ 160 | 12 | 20 | 89 | 16600 |
    | HAE200-110S15W | 43 ~ 160 | 15 | 16 | 90 | 10600 |
    | HAE200-110S24W | 43 ~ 160 | 24 | 10 | 89 | 4100 |
    | HAE200-110S28W | 43 ~ 160 | 28 | 8.5 | 90 | 3000 |
    | HAE200-110S48W | 43 ~ 160 | 48 | 5 | 89 | 1000 |

    产品特点和优势


    HAE200W系列电源模块的主要特点是:
    - 宽输入电压范围:支持24VDC、48VDC及110VDC三种输入电压,覆盖广泛的工业标准。
    - 高效率:典型情况下可达到90%以上的转换效率。
    - 良好的温度稳定性:工作温度范围宽达-40℃到+115℃。
    - 过载和短路保护:具备过载保护、短路保护及过压保护功能,确保系统安全运行。
    - 紧凑设计:体积小巧,适合在空间受限的场合使用。

    应用案例和使用建议


    HAE200W系列电源模块已在多个工业环境中成功应用,例如:
    - 铁路自动化:用于机车上的电力供应,确保在极端条件下可靠供电。
    - 通信设备:提供稳定的电源输出,满足通信设备对稳定性的严格要求。
    - 医疗设备:确保医疗设备的正常运行,提供可靠的电力保障。
    使用建议:
    - 确保电源模块的安装位置能够获得足够的散热,以保持良好的工作温度。
    - 使用符合标准的输入线熔丝,避免因过载导致的损坏。

    兼容性和支持


    HAE200W系列电源模块具有良好的兼容性,可与其他电子元器件或设备无缝集成。P-DUKE公司提供了详尽的技术文档和在线支持,帮助客户进行安装和调试。此外,产品还通过了多项安全认证,包括IEC/EN/UL62368-1、EN50155和EN45545-2等。

    常见问题与解决方案


    - Q:如何调整输出电压?
    - A:通过在Trim引脚和相应的Sense引脚之间连接外部电阻,可以实现输出电压的调整。具体计算公式请参见技术手册。

    - Q:电源模块过热怎么办?
    - A:确保模块有足够的散热条件。如使用铁基板或其他冷却方式。

    总结和推荐


    HAE200W系列电源模块凭借其宽泛的输入电压范围、高效的能源转换能力和可靠的保护机制,适用于多种工业应用场合。无论是作为独立模块还是复杂电力架构的一部分,该产品都能提供稳定的电力供应,保证系统的稳定运行。因此,强烈推荐使用HAE200W系列电源模块。
    更多详细信息,请参考官方网站:www.pduke.com 或联系技术支持部门获取更多信息。
