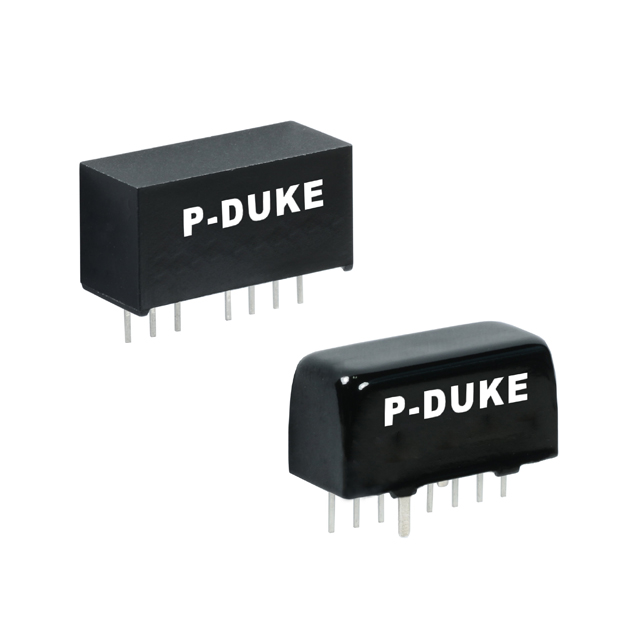

PDL09-48S05WM

产品分类: DC-DC稳压器
厂牌: P-DUKE/台湾博大
产品描述: 1 5V 75V 18V SIP-12 通孔安装 21mm*9.6mm*11.2mm
供应商型号: J-PDUK-0003143
供应商: Chip1stop
标准整包数: 1
P-DUKE/台湾博大 DC-DC稳压器 PDL09-48S05WM

PDL09-48S05WM概述

    PDL09W系列电子元器件产品手册

    1. 产品简介


    PDL09W系列是由P-DUKE Technology Co., Ltd.生产的一系列高可靠性直流-直流转换器。这些转换器适用于各种工业应用,包括自动化、数据通信、工业测量、电信、汽车、船舶、医疗和光伏等领域。它们能够将输入电压转换为所需的输出电压,并广泛应用于电源系统的设计与集成。

    2. 技术参数


    | 型号 | 输入范围(VDC) | 输出电压(VDC) | 输出电流(mA) | 输入电流(mA) | 效率(%) | 最大电容负载(μF) |
    ||
    | PDL09-24S3P3WM | 9 ~ 36 | 3.3 | 2000 | 5 | 82 | 2600 |
    | PDL09-24S05WM | 9 ~ 36 | 5 | 1600 | 5 | 85 | 1300 |
    | ... | ... | ... | ... | ... | ... | ... |
    - 输入电压范围:24Vin(nom): 9~36 VDC;48Vin(nom): 18~75 VDC
    - 起动时间:50 ms
    - 输入浪涌电压:24Vin(nom): 50 VDC;48Vin(nom): 100 VDC
    - 效率:最高可达89%
    - 温度系数:-0.02/+0.02 %/℃
    - 瞬态响应恢复时间:25%负载阶跃变化时,250 μs
    - 过载保护:额定电流的180%,采用hiccup模式
    - 短路保护:连续,自动恢复

    3. 产品特点和优势


    PDL09W系列具有以下显著特点和优势:
    - 高效率,最高可达89%
    - 稳定的电压精度,误差范围为±1.0%
    - 强大的过载和短路保护能力
    - 适合各种极端工作环境,如-40℃到100℃的工作温度范围
    - 通过了多项安全认证,如IEC /UL/ EN60950-1和IEC /UL/ EN62368-1
    - 提供金属外壳和塑料外壳两种选择,适应不同应用需求

    4. 应用案例和使用建议


    PDL09W系列广泛应用于工业自动化、通信设备、医疗设备等领域。例如,在工业自动化设备中,它可以作为电源模块为传感器和其他组件供电。在使用过程中,用户需要注意以下几点:
    - 为了确保系统的安全性,建议在输入端使用慢速熔断保险丝。
    - 良好的散热设计是必要的,避免工作温度超过100℃。
    - 根据具体的应用需求选择合适的输出电压和电流规格。

    5. 兼容性和支持


    PDL09W系列与其他标准的电子元件具有良好的兼容性,可以方便地集成到现有的系统中。P-DUKE Technology Co., Ltd.提供了详尽的技术文档和支持服务,帮助用户更好地理解和使用这些产品。

    6. 常见问题与解决方案


    - 问题1:设备启动时出现不稳定现象。
    - 解决方案:检查输入电压是否在允许范围内,确保输入端安装了合适的保险丝。
    - 问题2:设备过热。
    - 解决方案:加强散热措施,确保周围环境通风良好。
    - 问题3:输出电压波动较大。
    - 解决方案:检查负载情况,确保负载在允许范围内,并进行必要的调整。

    7. 总结和推荐


    总体而言,PDL09W系列是一款高性能、多功能的直流-直流转换器。它具备高效率、稳定的电压输出、可靠的保护机制和广泛的适用性,非常适合作为工业应用中的电源解决方案。因此,强烈推荐此系列产品给需要高质量电源管理解决方案的用户。

PDL09-48S05WM参数

参数
最小输入电压 18V
同步整流器 -
功能 -
最大输入电压 75V
最大输出电压 5V
输出数量 1
输出类型 -
最小输出电压 -
开关频率 -
拓扑 -
长*宽*高 21mm*9.6mm*11.2mm
通用封装 SIP-12
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

PDL09-48S05WM数据手册

厂牌 PDF简要描述 下载
P-DUKE/台湾博大 DC-DC稳压器 P-DUKE/台湾博大 PDL09-48S05WM PDL09-48S05WM数据手册

PDL09-48S05WM封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 36.5 ¥ 323.8463
5+ $ 32.9 ¥ 291.9053
10+ $ 31.2 ¥ 276.822
库存: 10
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 323.84
直接购买
加入购物车
