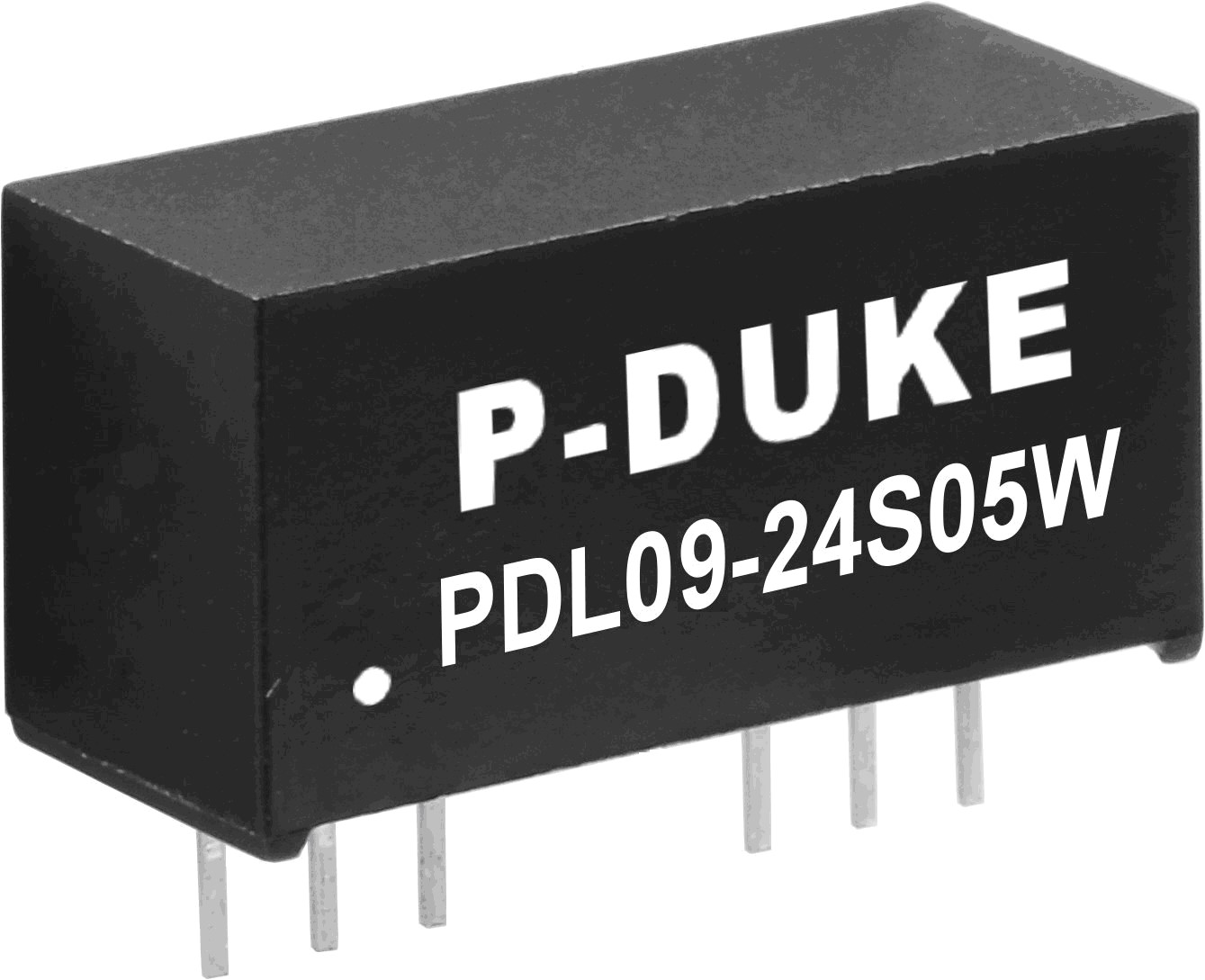

PDL09-24S05W

产品分类: DC-DC模块
厂牌: P-DUKE/台湾博大
产品描述: 1300uF 85% 8W 1.6A 5V 1 36V 9V SIP
供应商型号: 14M-PDL09-24S05W
供应商: 云汉优选
标准整包数: 1
P-DUKE/台湾博大 DC-DC模块 PDL09-24S05W

PDL09-24S05W概述

    电子元器件产品技术手册

    产品简介


    PDL09W系列是P-DUKE Technology Co., Ltd.开发的一类高效直流-直流转换器模块,适用于广泛的应用领域,如自动化、数据中心、工业测量、通信、汽车、船舶充电、医疗设备、光伏系统及铁路行业。这些转换器具有单路和双路输出选项,能够处理广泛的输入电压范围(24V至75V),并提供多种输出电压选择(如3.3V、5V、9V、12V、15V和24V)。

    技术参数


    PDL09W系列的技术参数如下表所示:
    | 模型编号 | 输入范围(VDC) | 输出电压(VDC) | 输出电流(mA) @满载 | 输入电流(mA)@空载 | 效率 (%) | 最大电容负载(μF) |
    ||
    | PDL09-24S3P3WM | 9 ~ 36 | 3.3 | 2000 | 5 | 82 | 2600 |
    | PDL09-24S05WM | 9 ~ 36 | 5 | 1600 | 5 | 85 | 1300 |
    | ... | ... | ... | ... | ... | ... | ... |

    产品特点和优势


    PDL09W系列的显著优势包括:
    - 高效率:大多数型号的效率高达89%,部分型号甚至超过90%。
    - 宽输入电压范围:支持从9V到75V的输入电压,适合不同应用场景。
    - 宽温度适应性:能够在-40℃到+100℃的环境中稳定运行。
    - 内置保护功能:包括过载保护、短路保护等,确保设备的安全性和可靠性。

    应用案例和使用建议


    - 数据中心:用于服务器电源系统的辅助电源供应。
    - 工业自动化:为PLC和其他控制系统提供稳定的电源。
    - 电动汽车:为车载电子设备提供稳定的直流电源。
    使用建议:
    - 在使用时确保电源输入端安装适当的保险丝,以保护设备免受瞬态电压的影响。
    - 设计PCB布局时,应确保散热片位置恰当,避免过热现象。

    兼容性和支持


    PDL09W系列支持广泛的应用场景,且可与其他标准电子元器件兼容。P-DUKE公司提供了详尽的技术支持和售后服务,包括产品培训、故障排查等服务。

    常见问题与解决方案


    - Q: 是否需要外接保险丝?
    - A: 是的,所有型号均建议在输入端安装适当的保险丝以确保安全。
    - Q: 电路板布局需要注意哪些方面?
    - A: 确保足够的散热设计,合理安排元件位置,保持电路板接地良好。

    总结和推荐


    PDL09W系列是为广泛应用场景设计的高效直流-直流转换器,以其卓越的性能、宽泛的温度适应性和强大的保护功能脱颖而出。如果您正在寻找一个可靠且高效的直流电源解决方案,PDL09W系列将是您不错的选择。建议在具体应用中遵循厂商提供的使用指南和注意事项,以实现最佳效果。

PDL09-24S05W参数

参数
转换效率 85%
散热方式 -
输入电压最大值 36V
输出电压组数 1
开关频率 -
输入电压最小值 9V
最大容性负载 1300uF
输出总功率 8W
类型 -
输出电流最大值 1.6A
特性 -
输出电压 5V
输出方式 -
通用封装 SIP
零件状态 在售
包装方式 管装

PDL09-24S05W数据手册

厂牌 PDF简要描述 下载
P-DUKE/台湾博大 DC-DC模块 P-DUKE/台湾博大 PDL09-24S05W PDL09-24S05W数据手册

PDL09-24S05W封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 297
10+ ¥ 266
50+ ¥ 252
库存: 10
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 297
