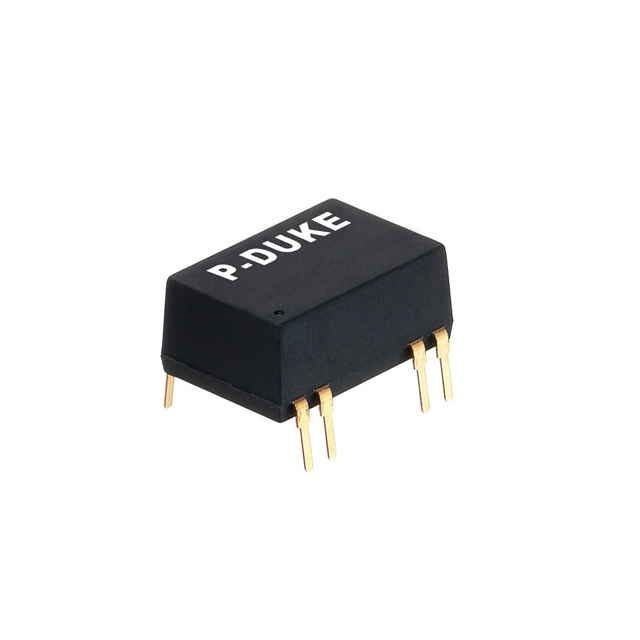

PDH03-24S05W

产品分类: DC-DC稳压器
厂牌: P-DUKE/台湾博大
产品描述: 1 5V 36V 9V 通孔安装 18.9mm*12.8mm*8.7mm
供应商型号: SG2-PDH03-24S05W
供应商: 期货订购
标准整包数: 1
P-DUKE/台湾博大 DC-DC稳压器 PDH03-24S05W

PDH03-24S05W概述

    # 电子元器件产品技术手册

    产品简介


    基本介绍
    本文介绍的产品为P-DUKE Technology Co., Ltd.生产的PDS03W和PDH03W系列直流-直流转换模块。这些产品主要用于自动化、通信、工业测量、医疗、光伏和铁路等领域。这些模块具备多种输入电压范围和输出选项,适用于各种不同的应用场景。
    应用领域
    - 自动化
    - 数据通信
    - 工业测量
    - 医疗
    - 光伏
    - 铁路

    技术参数


    输入规格
    | 参数 | 条件 | 最小值 | 典型值 | 最大值 | 单位 |
    |
    | 操作输入电压范围 | 12Vin(nom) | 4.5 | - | 12 | VDC |
    24Vin(nom) | 9 | - | 24 | VDC |
    48Vin(nom) | 18 | - | 48 | VDC |
    | 启动时间 | 恒定电阻负载 | 5 | - | 5 | ms |
    | 输入浪涌电压 | 1秒最大值 | 12Vin(nom)| - | 25 | VDC |
    输出规格
    | 参数 | 条件 | 最小值 | 典型值 | 最大值 | 单位 |
    |
    | 电压精度 | - | -1.0 | +1.0 | % |
    | 线性调节率 | 低线至高线全载 | -0.2 | +0.2 | % |
    | 负载调节率 | 空载至全载 | -1.0 | +1.0 | % |
    | 纹波和噪声 | 20MHz带宽 | 30 | - | mVp-p |
    通用规格
    | 参数 | 条件 | 最小值 | 典型值 | 最大值 | 单位 |
    |
    | 隔离电压 | 1分钟 | 1600 | - | - | VDC |
    | 隔离电阻 | 500VDC | 1 | - | GΩ |
    | 切换频率 | 满载至最小负载 | - | 100 | kHz |

    产品特点和优势


    特点
    - 多种输入电压范围(12V, 24V, 48V)
    - 输出电压选项丰富(±5V, ±12V, ±15V, 3.3V, 5V, 9V, 12V, 15V)
    - 高效率(最高可达83%)
    - 高隔离电压(最高可达3000VDC)
    - 小巧轻便(仅重4.5g)
    优势
    - 广泛应用于各种环境
    - 高可靠性和长寿命(MTBF 5.738 x 106小时)
    - 符合国际安全标准(IEC/EN/UL62368-1)

    应用案例和使用建议


    应用案例
    - 工业自动化控制系统
    - 医疗设备电源模块
    - 电信设备电源模块
    - 铁路信号系统电源模块
    使用建议
    - 在使用时确保散热良好,避免温度过高。
    - 推荐使用慢速熔断保险丝,具体型号请参考手册。
    - 外部添加滤波电容可以提高EMI性能。

    兼容性和支持


    - 该产品可与其他符合相关标准的电子设备兼容。
    - 厂商提供技术支持和服务,用户手册详尽。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 开机时间过长 | 检查输入电压和负载是否正常 |
    | 输出电压不稳 | 检查输出端是否有短路或负载过大 |
    | 系统无法启动 | 检查输入保险丝是否损坏 |
    | 电源发热严重 | 改善散热条件或减小负载 |
    | EMI问题 | 添加外部滤波电容 |

    总结和推荐


    综合评估
    PDS03W和PDH03W系列直流-直流转换模块以其高效率、高可靠性及广泛的应用场景而受到用户的青睐。其多样的输入电压范围和输出选项使其能够满足不同领域的需求。
    结论
    推荐使用该系列产品,特别是在需要高效率、高可靠性的应用场景中。厂商提供的技术支持和完善的服务体系也使得该产品在市场上具有较高的竞争力。

PDH03-24S05W参数

参数
同步整流器 -
最小输出电压 -
开关频率 -
最大输入电压 36V
最大输出电压 5V
输出数量 1
拓扑 -
功能 -
最小输入电压 9V
输出类型 -
长*宽*高 18.9mm*12.8mm*8.7mm
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装
