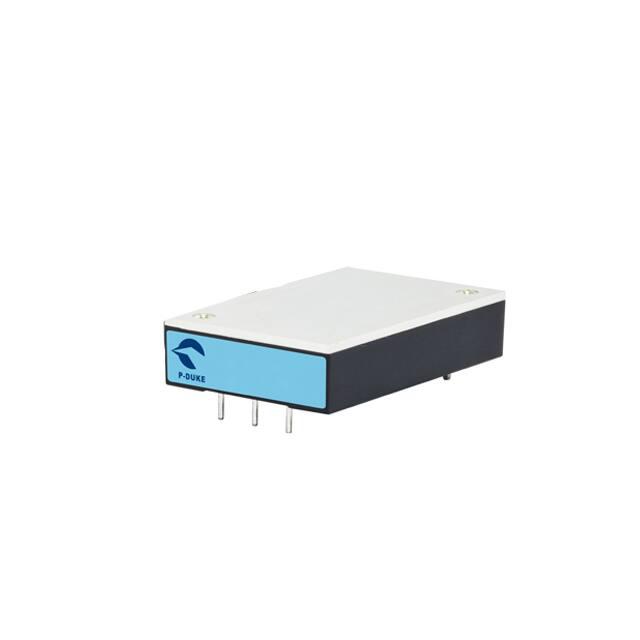

QAE40-72S24U

产品分类: DC-DC稳压器
厂牌: P-DUKE/台湾博大
产品描述: 1 24V 160V 14V 通孔安装 57.9mm*36.8mm*12.7mm
供应商型号:
供应商:
标准整包数: 0
P-DUKE/台湾博大 DC-DC稳压器 QAE40-72S24U

QAE40-72S24U概述

    QAE40U 系列电源模块技术手册

    1. 产品简介


    QAE40U 系列电源模块由 P-DUKE Technology Co., Ltd. 生产,适用于多种工业自动化、数据通信、电力传输及医疗等领域。这些电源模块具备宽输入电压范围(36V 至 160V 直流),提供单路输出电压,涵盖 5V 至 53V 范围内的多个型号。它们能够为各种设备提供稳定可靠的直流电源供应。

    2. 技术参数


    以下是 QAE40U 系列电源模块的主要技术参数:
    | 型号 | 输入电压范围(VDC) | 输出电压(VDC) | 最大输出电流(A) | 输入电流 (mA) | 效率(%) | 最大电容负载(μF) |
    ||
    | QAE40-36S05U | 9~75 | 5 | 8 | 20 | 89 | 16000 |
    | QAE40-36S12U | 9~75 | 12 | 3.33 | 30 | 91 | 2800 |
    | QAE40-36S15U | 9~75 | 15 | 2.67 | 30 | 91 | 1800 |
    | QAE40-36S24U | 9~75 | 24 | 1.67 | 20 | 90 | 720 |
    | QAE40-36S28U | 9~75 | 28 | 1.43 | 20 | 91 | 520 |
    | QAE40-36S48U | 9~75 | 48 | 0.83 | 20 | 91 | 180 |
    | QAE40-36S53U | 9~75 | 53 | 0.75 | 20 | 91 | 150 |
    | QAE40-72S05U | 14~160 | 5 | 8 | 15 | 89 | 16000 |
    | QAE40-72S12U | 14~160 | 12 | 3.33 | 20 | 91 | 2800 |
    | QAE40-72S15U | 14~160 | 15 | 2.67 | 20 | 91 | 1800 |
    | QAE40-72S24U | 14~160 | 24 | 1.67 | 15 | 90 | 720 |
    | QAE40-72S28U | 14~160 | 28 | 1.43 | 15 | 91 | 520 |
    | QAE40-72S48U | 14~160 | 48 | 0.83 | 15 | 90 | 180 |
    | QAE40-72S53U | 14~160 | 53 | 0.75 | 15 | 91 | 150 |
    其他技术参数还包括:
    - 隔离电压:输入到输出 3000 VAC (36Vin(nom)),输入到基板 1500 VAC
    - 开关频率:160kHz 到 200kHz
    - 安全认证:IEC/EN/UL 62368-1,CB:UL(E193009),EN50121-3-2
    - 尺寸:铝基板加塑料外壳,重量约 64 克

    3. 产品特点和优势


    - 宽输入电压范围:覆盖广泛的输入电压范围,适应不同电源环境。
    - 高效率:典型效率达到 91%,适用于对能效要求高的场合。
    - 快速响应时间:温度系数仅为 ±0.02%/℃,保证稳定的输出。
    - 高可靠性:通过多项安全标准认证,适合工业级应用。
    - 易于调整:可通过外部电阻轻松调整输出电压,提供灵活性。

    4. 应用案例和使用建议


    QAE40U 系列电源模块广泛应用于铁路自动化、数据通信、电力系统等多个领域。例如,在铁路自动化中,可以用于列车控制系统中的电源供应。使用时,建议根据具体应用环境选择合适的型号,并注意散热设计,以确保长期稳定运行。特别是在高负载环境下,应合理选用热沉配件,如 7G-0029B-F 或 7GA0125P01-F。

    5. 兼容性和支持


    QAE40U 系列电源模块支持多种接口配置,可以通过配置远程控制选项实现远程操作。此外,可选配不同高度的热沉配件,以满足不同的散热需求。厂商提供了详细的安装指南和技术支持,帮助用户更好地集成和使用这些模块。

    6. 常见问题与解决方案


    - 启动时间过长:建议增加外部滤波电容,推荐使用 Nippon Chemi-con KY 系列或 KXJ 系列电容。
    - 过载保护触发频繁:检查负载是否超过额定值,并适当增加输入线熔断器的额定值。
    - 输出电压不稳定:检查接线是否正确,尤其是感测端子连接是否可靠。

    7. 总结和推荐


    QAE40U 系列电源模块是一款高性能、高可靠性的电源解决方案,特别适用于需要宽输入电压范围和高能效的应用场景。其易调整的特性、多种输出电压选择以及良好的散热性能使其在市场上具有较强的竞争力。强烈推荐该系列产品给需要高效、稳定电源解决方案的用户。
