QAE100-24S05

产品分类: DC-DC模块
厂牌: P-DUKE/台湾博大
产品描述: 90% 5V
供应商型号: 14M-QAE100-24S05
供应商: 云汉优选
标准整包数: 1

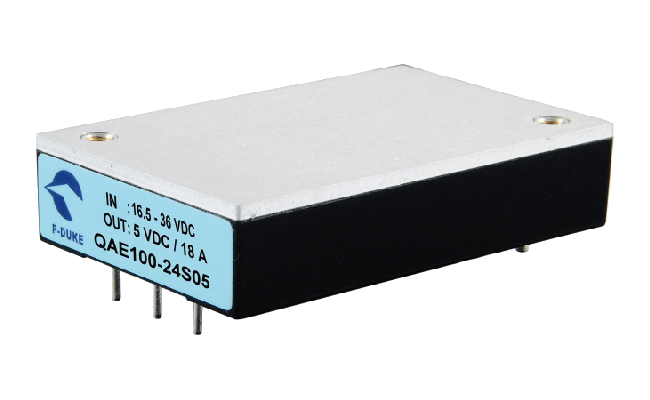

P-DUKE/台湾博大 DC-DC模块 QAE100-24S05

QAE100-24S05概述


    产品简介




    QAE100系列电子元器件是P-DUKE Technology Co., Ltd.推出的一款高性能直流电源模块。该系列涵盖多种输入电压(12V、24V、48V)和输出电压(3.3V至48V),适用于广泛的工业、通信和自动化设备中。该系列具有高度集成的设计,能够提供稳定且高效的电力转换,广泛应用于自动化控制、数据中心、电信设备、汽车和医疗设备等领域。


    技术参数




    | 参数 | 规格 |
    |------------------------|--------------------------------------|
    | 输入电压范围(VDC) | 8.5~22、16.5~36、33~75 |
    | 输出电压(VDC) | 3.3、5、12、15、24、30、48 |
    | 输出电流(A) | 0.5~25 |
    | 效率(%) | 89% ~ 93% |
    | 最大电容负载(μF) | 75000 ~ 380 |
    | 启动电压(VDC) | 9、18、36 |
    | 关机电压(VDC) | 7.3 ~ 8.1 |
    | 开启时间(ms) | 75 ~ 100 |
    | 输入浪涌电压(VDC) | 30 ~ 100 |
    | 最大开关频率(kHz) | 330 |
    | 工作温度范围(℃) | -40 ~ +105 |


    产品特点和优势




    1. 多样的输入输出配置:QAE100系列提供了多种输入电压和输出电压选择,满足不同应用需求。
    2. 高效率:最高可达93%,确保低能耗。
    3. 宽温工作范围:可在-40℃到+105℃范围内可靠工作。
    4. 强大的保护机制:具备过压、过载和短路保护功能,确保长期稳定运行。
    5. 热管理:支持多种散热选项,保证模块在高负载下稳定工作。


    应用案例和使用建议




    应用案例

    - 自动化控制设备:例如工业机器人、自动化生产线等,用于为控制器、传感器等提供稳定的电源。
    - 电信基础设施:为基站、路由器等电信设备提供可靠的电力供应。
    - 医疗设备:如X光机、MRI扫描仪等,对电源稳定性要求较高。

    使用建议

    - 散热设计:对于高负载应用,应选用合适的散热装置,以避免因过热导致的故障。
    - 外部滤波:为提高稳定性,可在输入端添加外部滤波电容。
    - 合理布局:遵循推荐的PCB布局和引脚定义,确保良好的电气性能。


    兼容性和支持



    QAE100系列可与其他电子元器件或设备兼容,适用于多种应用场景。制造商提供了详细的技术文档和支持服务,包括技术咨询、维修和维护。此外,还建议用户在输入端使用合适的保险丝,以确保安全。


    常见问题与解决方案



    1. 启动困难:
    - 解决方案:检查输入电压是否符合要求;检查输入源阻抗。

    2. 效率低下:
    - 解决方案:确认输入滤波电容的类型和容量;确保散热系统正常工作。

    3. 输出电压不稳定:
    - 解决方案:检查连接线缆的稳定性;确保负载变化平稳。


    总结和推荐



    QAE100系列直流电源模块凭借其出色的性能、高效率和多样的输入输出配置,适用于各种工业和商业应用。尽管需要适当的散热设计和外部滤波措施,但其在长期稳定运行方面的表现值得信赖。因此,强烈推荐在需要高效、稳定电力转换的应用中使用QAE100系列。

QAE100-24S05参数

参数
输出总功率 -
转换效率 90%
输出电压组数 -
类型 -
特性 -
散热方式 -
输出电流最大值 -
开关频率 -
输出方式 -
输入电压最小值 -
输入电压最大值 -
输出电压 5V
最大容性负载 -
零件状态 在售
包装方式 盒装

QAE100-24S05数据手册

厂牌 PDF简要描述 下载
P-DUKE/台湾博大 DC-DC模块 P-DUKE/台湾博大 QAE100-24S05 QAE100-24S05数据手册

QAE100-24S05封装设计

查看详情并下载
Symbol
Footprint
3D Model
