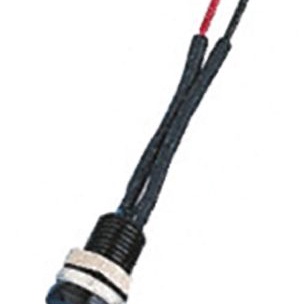

OXL/CLH/63/BB/FL30/BE

产品分类: LED显示器件
厂牌: OXLEY
产品描述: Oxley 蓝色LED面板指示灯, 3.6V, 20mA, IP66, 6.4mm安装孔径
供应商型号: 3614078
供应商: 欧时
标准整包数: 1
OXLEY LED显示器件 OXL/CLH/63/BB/FL30/BE

OXL/CLH/63/BB/FL30/BE概述

    电子元器件产品技术手册

    1. 产品简介


    产品类型:
    - OXL/CLH/63系列面板灯(PANEL LAMPS)
    主要功能:
    - 适用于空间受限的应用场景。
    - 低轮廓设计或显眼设计,可选择嵌入式安装。
    - 功能性指示灯,提供良好的视场角度。
    应用领域:
    - 电话通信设备
    - 工业控制面板
    - 仪表盘
    - 安全和报警系统

    2. 技术参数


    基本参数:
    - 6.35mm安装孔径
    - 视场角:80°
    防护等级:
    - 防护等级IP66
    工作温度范围:
    - 操作和存储温度:-40°C至+85°C
    电气特性:
    - 工作电压:5VDC、12VDC、24VDC、28VDC
    - 电流:5mA、12mA、24mA、28mA
    - 光通量(mcd):标准强度/高亮度范围内的多种选项
    材料和结构:
    - 灯体材质:铝合金
    - 镜片材质:聚碳酸酯
    - 固定螺母:镍镀黄铜
    - 垫圈:弹簧钢,亮锌镀层
    - 引脚终端:飞线或接线柱
    安装要求:
    - 推荐安装扭矩:1Nm(0.74lbft)
    - 铝合金底盘厚度:1.5mm至5mm
    - 安装孔径:6.35mm±0.2mm
    可靠性指标:
    - 平均无故障时间:90,000小时

    3. 产品特点和优势


    - 适应性强:提供多种颜色和透镜选项,支持客户定制。
    - 耐用可靠:防护等级达到IP66,能够在极端环境中稳定运行。
    - 高效能:具备多种光通量选择,满足不同应用场景的需求。
    - 便于安装:安装简单,符合标准安装孔径,便于大规模部署。

    4. 应用案例和使用建议


    应用案例:
    - 工业控制面板:在需要清晰视觉指示的地方安装OXL/CLH/63系列面板灯,例如电源状态指示灯。
    - 交通信号灯:作为警示灯或紧急信号灯,确保在恶劣天气条件下仍能正常工作。
    - 医疗设备:用于关键操作步骤的提示或警报。
    使用建议:
    - 在极端环境(如室外或高温环境下)应用时,优先考虑选用具有更高光通量的产品。
    - 对于需要高亮度显示的应用场合,选择高亮度版本以增强可视性。
    - 为了确保安装稳固和延长使用寿命,建议按照推荐扭矩值进行安装,并保持适当的清洁和维护。

    5. 兼容性和支持


    兼容性:
    - 该产品适用于各种标准安装孔径,兼容现有的大多数控制系统和电路板。
    - 飞线和接线柱两种终端选项使得与不同类型的接线方式兼容。
    支持服务:
    - 持续的技术支持和服务,包括安装指南、用户手册和产品维护资料。
    - 提供长期保修服务,确保产品质量可靠。

    6. 常见问题与解决方案


    问题1:安装时发现螺纹孔不对齐怎么办?
    - 解决方案:检查安装孔径是否符合6.35mm+0.2mm的标准,如有偏差需重新钻孔或更换合适的支架。
    问题2:灯具出现不亮的情况怎么办?
    - 解决方案:确认电源连接正确且电压与额定电压相符;检查灯具接线端子是否牢固接触;如果上述方法无效,建议联系技术支持团队进行进一步诊断。
    问题3:灯具表面有刮痕或损坏怎么办?
    - 解决方案:轻微划痕可以使用专用清洁剂擦拭去除;严重损伤则需要更换新件以保证使用效果和安全。

    7. 总结和推荐


    总结:
    - OXL/CLH/63系列面板灯凭借其坚固耐用的设计、广泛的应用兼容性及多种配置选项,在多种环境下表现优异。
    - 无论是普通强度还是高亮度型号,都提供了出色的光学性能和可靠的电气特性。
    推荐:
    - 对于需要高性能、高可靠性的应用场景,强烈推荐使用OXL/CLH/63系列面板灯。该产品不仅在视觉指示方面表现出色,还能够适应严苛的工作条件,适合各种工业和商业环境使用。

OXL/CLH/63/BB/FL30/BE参数

参数
显示颜色 蓝色
接口方式 -
显示模式 -
发光强度 -
触碰模式 -
视角 -
显示高度 -
控制器类型 -
字符高度 -
字符宽度 -
显示尺寸 -
分辨率(pixels) -
背光颜色 -
显示类型 -
显示宽度 -
长*宽*高 13.5mm(长度)

OXL/CLH/63/BB/FL30/BE厂商介绍

OXLEY是一家总部位于新加坡的公司,专注于提供创新的照明解决方案。其主营产品包括:

1. 照明解决方案:OXLEY提供各种照明产品,如LED灯具、智能照明系统等,广泛应用于商业、工业和住宅领域。

2. 工程产品:OXLEY的工程产品包括建筑和工业用风扇、空气净化系统等,旨在提高环境舒适度和空气质量。

3. 防御和安全产品:OXLEY还提供一系列防御和安全产品,如无人机、夜视设备等,服务于*事和公共安全领域。

OXLEY的优势在于:

1. 技术创新:OXLEY不断研发新技术,以提高产品性能和用户体验。

2. 定制解决方案:OXLEY能够根据客户需求提供定制化的照明和工程解决方案。

3. 国际视野:OXLEY在全球范围内开展业务,拥有广泛的客户基础和市场影响力。

4. 可持续发展:OXLEY致力于开发环保产品,以减少能源消耗和环境影响。

OXL/CLH/63/BB/FL30/BE数据手册

厂牌 PDF简要描述 下载
OXLEY LED显示器件 OXLEY OXL/CLH/63/BB/FL30/BE OXL/CLH/63/BB/FL30/BE数据手册

OXL/CLH/63/BB/FL30/BE封装设计

查看详情并下载
Symbol
Footprint
