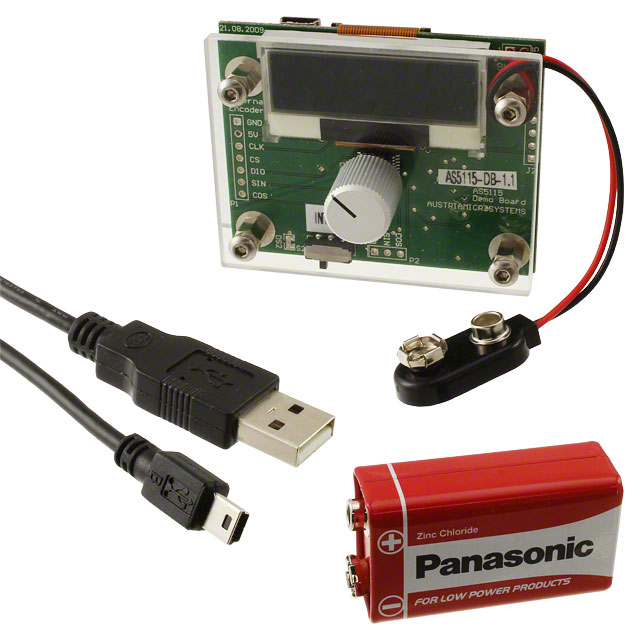

AS5115 DEMOBOARD

产品分类: 其他传感器
厂牌: OSRAM
产品描述:
供应商型号:
供应商:
标准整包数: 0
OSRAM 其他传感器 AS5115 DEMOBOARD

AS5115 DEMOBOARD概述


    产品简介


    产品名称: AS5115
    产品类型: 接触式高精度磁角度编码器
    主要功能: 高精度磁角度测量
    应用领域: 汽车、工业自动化系统、微控制器系统中的接触式旋转位置检测

    技术参数


    - 供电电压(VDD): 4.5 V 至 5.5 V
    - 负供电电压(VSS): 0.0 V 至 0.0 V
    - 工作温度范围(Tamb): -40°C 至 150°C
    - 输入电压(VIH, VIL): 高电平:0.7VDD 至 VDD;低电平:0 V 至 0.3VDD
    - 输入泄漏电流(ILEAK): 1 μA
    - 输出电压(VOH, VOL): 高电平:VDD - 0.5 V 至 VDD;低电平:0 V 至 VSS + 0.4 V
    - 输出电流(IOUT): -1 mA 至 1 mA
    - 磁输入场幅值(BZpp): 峰峰值为 32 mT 至 160 mT
    - 磁偏移场(Boffset): -10 mT 至 10 mT
    - 数字接口频率(fDCLK): 正常模式下:5 MHz 至 6 MHz
    - 总电流消耗(IDD): 最大 28 mA
    - 输出电压幅值(VPP): 峰峰值为 1.38 V 至 2.5 V
    - 时序参数(如 t13, t23 等): 参见图表 10

    产品特点和优势


    - 高可靠性与耐用性: 提供 360° 全旋转无接触的高分辨率角度测量。
    - 简单的编程方式: 用户可通过串行接口简单编程。
    - 高性能模拟输出: 缓冲的正弦和余弦输出信号,确保输出稳定。
    - 低功耗: 低功耗模式下平均功耗极低。
    - 易于设置: 通过菊花链模式进行多设备的级联读取。
    - 全车规级认证: 符合 AEC-Q100 标准,适用于严苛的汽车环境。
    - 小尺寸封装: SSOP16 封装,便于集成。
    - 环境耐受性强: 能在宽广的温度范围内正常工作。

    应用案例和使用建议


    应用案例:
    - 汽车电动助力转向系统: 用于精准的角度测量。
    - 工业机械控制: 实现高精度的位置反馈。
    - 微控制器系统: 作为角度传感器实现精确的旋转位置检测。
    使用建议:
    - 为确保最佳性能,将信号线尽量缩短,并在长距离布线时采用屏蔽措施以减少噪声干扰。
    - 在使用时需注意电源电压范围,避免超出规定的工作条件导致损坏。

    兼容性和支持


    - 兼容性: 该产品与各种标准 SSI 接口的系统兼容,易于集成到现有系统架构中。
    - 支持: 提供详细的编程指南和技术文档,制造商提供技术支持和服务。

    常见问题与解决方案


    1. 问题: 输出信号不稳定。
    - 解决方案: 检查电源电压和连接线路,确保正确接地。

    2. 问题: 温度变化引起测量误差。
    - 解决方案: 使用该产品的温度补偿功能进行校准。

    总结和推荐


    综上所述,AS5115 是一款高精度、可靠且适应性强的磁角度编码器。其在多种环境下都能提供稳定可靠的性能,特别适合汽车及工业应用。强烈推荐在需要高精度旋转位置测量的应用中使用此产品。此外,其简易的编程和广泛的温度范围进一步增加了其市场竞争力。

AS5115 DEMOBOARD参数

参数
包装方式 盒装

AS5115 DEMOBOARD厂商介绍

OSRAM是全球领先的高科技公司,专注于照明和高科技领域。公司总部位于德国慕尼黑,拥有超过110年的历史,业务遍及全球150多个国家。

OSRAM的产品主要分为三大类:照明解决方案、光电半导体和特种照明。照明解决方案包括家居照明、商业照明和城市照明等;光电半导体主要应用于汽车照明、显示屏背光和传感器等领域;特种照明则包括植物照明、医疗照明和工业照明等。

OSRAM的优势在于其创新能力、品牌影响力和全球布局。公司每年投入大量资金进行研发,拥有众多专利技术。同时,OSRAM品牌在全球享有盛誉,是照明行业的标杆。此外,公司在全球设有多个生产基地和研发中心,能够快速响应市场需求,为客户提供优质的产品和服务。

AS5115 DEMOBOARD数据手册

厂牌 PDF简要描述 下载
OSRAM 其他传感器 OSRAM AS5115 DEMOBOARD AS5115 DEMOBOARD数据手册
