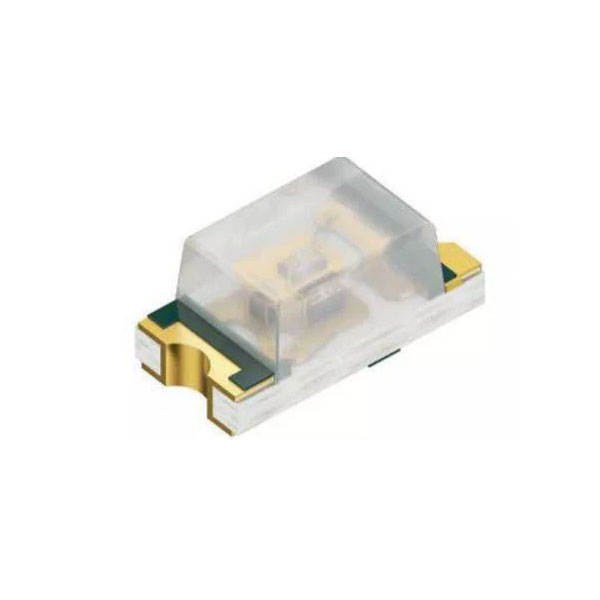

LY Q976.01-Q1R2-36-1

产品分类: 发光二极管
厂牌: OSRAM
产品描述: 592nm 140° 2V 20mA 带平顶,矩形 透明 无色,黄色 0603 贴片安装 1.6mm*800μm*750μm
供应商型号: 4263631
供应商: 海外现货
标准整包数: 5
OSRAM 发光二极管 LY Q976.01-Q1R2-36-1

LY Q976.01-Q1R2-36-1概述


    产品简介


    LY Q976.01 芯片LED
    产品类型: 灯珠型芯片LED(0603封装)
    主要功能: 主要用于低功耗状态指示。小尺寸封装(0603)允许设计紧凑,适用于7段显示器、符号背光、控制面板上的按钮和开关照明等场合。
    应用领域:
    - 家电及工具
    - 显示背光
    - 工厂自动化
    - 家居和楼宇自动化
    - 投影显示
    - 静态信号指示

    技术参数


    基本规格:
    - 尺寸:0603封装
    - 类型:体积发射器(InGaAlP)
    - 波长峰值:592nm
    - 波长主峰:589nm
    - 视角:150°
    - 温度范围:工作温度 -40°C 至 85°C,存储温度 -40°C 至 85°C
    - 最大浪涌电流:100mA(脉冲时间≤10μs,占空比≤0.005,环境温度25°C)
    电学特性:
    - 正向电流:最小值1mA,最大值30mA;脉冲正向电流最大值50mA
    - 反向电压:最大值10V
    - ESD耐压:2kV(符合ANSI/ESDA/JEDEC JS-001标准)
    热学特性:
    - 结温:最大值95°C
    - 实际热阻:典型值440K/W,最大值540K/W
    亮度组别:
    - 亮度:Q1级别71mcd至180mcd
    - 色温:黄色,波长主峰589nm

    产品特点和优势


    - 高亮度: 通过高亮度LED确保任何时间的良好可见性。
    - 紧凑设计: 采用0603封装,适合紧凑的设计需求。
    - 可靠性高: 腐蚀耐受等级达到2B级,可有效抵抗环境腐蚀。
    - 高ESD保护: 能承受2kV的静电放电冲击,增强了在电子产品中的耐用性。

    应用案例和使用建议


    应用案例:
    - 家电及工具: 作为指示灯,用于家电和电动工具的状态指示。
    - 工厂自动化: 在自动化系统中作为状态指示,监控设备运行状态。
    使用建议:
    - 建议使用氮气环境下的焊接工艺,以获得更好的焊接效果。
    - 对于高温环境应用,需注意温度变化对正向电压的影响,可能导致电压波动。

    兼容性和支持


    兼容性:
    - 本产品与其他标准的0603封装的LED在物理尺寸上完全兼容。
    支持和服务:
    - 由ams-OSRAM提供技术支持和售后服务,可通过官网联系。

    常见问题与解决方案


    问题1: 如何避免焊点不良?
    - 解决方案: 推荐使用氮气焊接环境,保证焊接质量。
    问题2: 如何处理过高的反向电压?
    - 解决方案: 严格遵循产品手册中的最大反向电压规定(10V),避免反向电压过高导致损坏。
    问题3: 如何检查产品湿度敏感性?
    - 解决方案: 使用湿度卡检查包装袋内湿度,湿度超标时及时更换干燥剂并重新封存。

    总结和推荐


    综合评估:
    LY Q976.01是一款专为低功耗状态指示设计的0603封装芯片LED。凭借其紧凑的设计、高亮度、优良的可靠性以及高ESD防护等级,该产品非常适合各种电子设备的指示灯应用。特别适合家电、工厂自动化和控制面板等场合。
    推荐结论:
    强烈推荐使用LY Q976.01芯片LED。其优秀的性能和广泛的应用范围使其成为市场上极具竞争力的产品。

LY Q976.01-Q1R2-36-1参数

参数
Vf-正向电压 2V
透镜形状 带平顶,矩形
波长 592nm
测试电流 20mA
显示颜色 无色,黄色
视角 140°
透镜类型 透明
长*宽*高 1.6mm*800μm*750μm
通用封装 0603
安装方式 贴片安装
包装方式 卷带包装

LY Q976.01-Q1R2-36-1厂商介绍

OSRAM是全球领先的高科技公司,专注于照明和高科技领域。公司总部位于德国慕尼黑,拥有超过110年的历史,业务遍及全球150多个国家。

OSRAM的产品主要分为三大类:照明解决方案、光电半导体和特种照明。照明解决方案包括家居照明、商业照明和城市照明等;光电半导体主要应用于汽车照明、显示屏背光和传感器等领域;特种照明则包括植物照明、医疗照明和工业照明等。

OSRAM的优势在于其创新能力、品牌影响力和全球布局。公司每年投入大量资金进行研发,拥有众多专利技术。同时,OSRAM品牌在全球享有盛誉,是照明行业的标杆。此外,公司在全球设有多个生产基地和研发中心,能够快速响应市场需求,为客户提供优质的产品和服务。

LY Q976.01-Q1R2-36-1数据手册

厂牌 PDF简要描述 下载
OSRAM 发光二极管 OSRAM LY Q976.01-Q1R2-36-1 LY Q976.01-Q1R2-36-1数据手册

LY Q976.01-Q1R2-36-1封装设计

查看详情并下载
Symbol
Footprint
3D Model
