LY P47K-J1L2-26-Z

产品分类: 发光二极管
厂牌: OSRAM
产品描述: 591nm 120° 1.8V 2mA 圆形,带平顶 透明 无色,黄色 SMD 底座安装,标准安装,贴片安装 3.4mm*1.9mm*880μm
供应商型号:
供应商:
标准整包数: 0

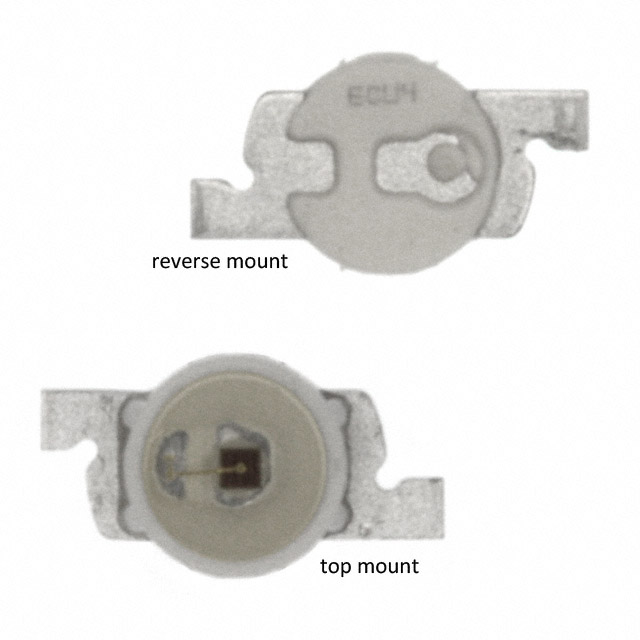

OSRAM 发光二极管 LY P47K-J1L2-26-Z

LY P47K-J1L2-26-Z概述

    # LY P47K 点阵LED技术手册解读

    产品简介


    LY P47K 是一款由 OSRAM 推出的小型点阵LED产品,属于 PointLED 系列。其直径仅为 2 毫米,在同类产品中具有极高的光效表现。由于其圆形且扁平的封装设计(高度仅 0.775 毫米),非常适合在空间敏感的应用环境中使用。该产品主要应用于以下几个领域:
    - 集群显示及按键背光照明
    - 电子设备
    - 游戏、娱乐及赌博行业
    - 交通运输工具(飞机、船舶)
    - 白色家电

    技术参数


    | 参数 | 符号 | 值 |
    |
    | 工作温度范围 | Top | -40°C 至 100°C |
    | 结温 | Tj | 最大 125°C |
    | 正向电流 | IF | 最大 20 mA |
    | 冲击电流 | IFS | 最大 100 mA |
    | 反向电压 | VR | 最大 12 V |
    | ESD 防护电压 | VESD | 2 kV |
    | 主波长 | λpeak | 591 nm |
    | 显色波长 | λdom | 587 nm |
    | 光谱半高宽 | ∆λ | 15 nm |
    | 视角(50% IV) | 2φ | 120° |
    性能特性
    - 包装:白色表面贴装,透明树脂无色
    - 芯片技术:InGaAlP
    - 正向电压:1.70 至 2.20 V
    - 反向电流:0.01 至 10 µA
    - 峰值波长温度系数:-0.12 nm/K
    - 显色波长温度系数:-0.09 nm/K
    - 正向电压温度系数:-2.1 mV/K
    - 实际热阻抗(结/环境):最大 530 K/W
    - 实际热阻抗(结/焊点):最大 280 K/W

    产品特点和优势


    LY P47K 点阵LED以其紧凑的尺寸和高光效的特点脱颖而出。它不仅满足了空间受限的设计需求,还通过其卓越的防腐蚀能力(腐蚀等级 3B)和静电放电防护(2 kV)提供了更高的可靠性和耐用性。此外,该产品采用 InGaAlP 芯片技术,能够在广泛的温度范围内保持稳定的性能,是高可靠性应用的理想选择。

    应用案例和使用建议


    LY P47K 的典型应用场景包括按键背光照明、娱乐设备、交通运输等。对于需要高亮度但对空间要求严格的场合,如汽车仪表盘、家用电器面板等,LY P47K 提供了理想的解决方案。建议在使用时确保良好的散热条件以维持长时间稳定运行,并注意避免接触腐蚀性物质以延长使用寿命。

    兼容性和支持


    LY P47K 与其他标准 SMD 组件具有良好的兼容性,可轻松集成到现有系统中。OSRAM 提供了详尽的技术文档和支持服务,帮助用户快速上手并解决可能遇到的问题。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 发光强度不足 | 检查电路连接是否正确,调整电源电压 |
    | 温度过高 | 改善散热措施,增加外部散热片 |
    | 产品出现异常颜色变化 | 检查是否有污染源或操作不当,必要时更换产品 |
    | ESD 损坏 | 在组装过程中使用防静电工具和设备 |

    总结和推荐


    总体而言,LY P47K 点阵LED凭借其小巧的外形、优异的光学性能以及出色的耐用性,在众多应用领域展现了强大的竞争力。对于需要高性能 LED 的项目,我们强烈推荐使用此产品。其广泛的支持和服务网络也为其长期使用提供了保障。如果您正在寻找一款既经济又高效的 LED 解决方案,那么 LY P47K 将是一个非常明智的选择。

LY P47K-J1L2-26-Z参数

参数
显示颜色 无色,黄色
视角 120°
透镜类型 透明
Vf-正向电压 1.8V
透镜形状 圆形,带平顶
波长 591nm
测试电流 2mA
长*宽*高 3.4mm*1.9mm*880μm
通用封装 SMD
安装方式 底座安装,标准安装,贴片安装
零件状态 在售
包装方式 卷带包装

LY P47K-J1L2-26-Z厂商介绍

OSRAM是全球领先的高科技公司,专注于照明和高科技领域。公司总部位于德国慕尼黑,拥有超过110年的历史,业务遍及全球150多个国家。

OSRAM的产品主要分为三大类:照明解决方案、光电半导体和特种照明。照明解决方案包括家居照明、商业照明和城市照明等;光电半导体主要应用于汽车照明、显示屏背光和传感器等领域;特种照明则包括植物照明、医疗照明和工业照明等。

OSRAM的优势在于其创新能力、品牌影响力和全球布局。公司每年投入大量资金进行研发,拥有众多专利技术。同时,OSRAM品牌在全球享有盛誉,是照明行业的标杆。此外,公司在全球设有多个生产基地和研发中心,能够快速响应市场需求,为客户提供优质的产品和服务。

LY P47K-J1L2-26-Z数据手册

厂牌 PDF简要描述 下载
OSRAM 发光二极管 OSRAM LY P47K-J1L2-26-Z LY P47K-J1L2-26-Z数据手册

LY P47K-J1L2-26-Z封装设计

查看详情并下载
Symbol
Footprint
3D Model
