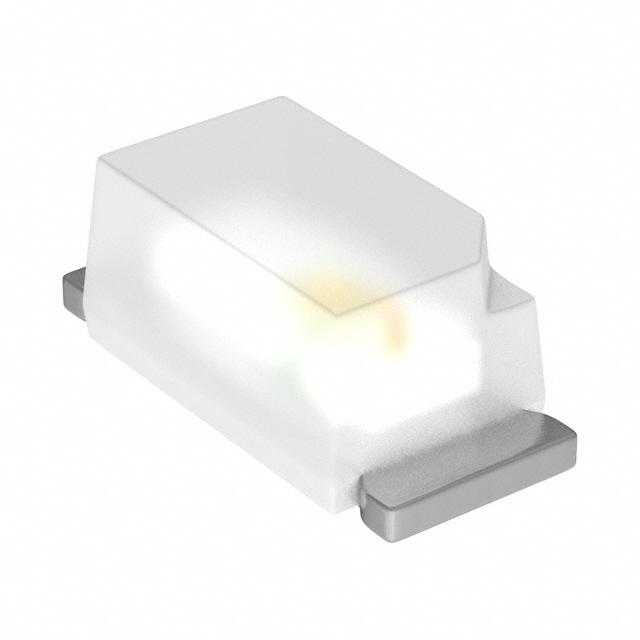

Q65110A1763

产品分类: 发光二极管
厂牌: OSRAM
产品描述: 591nm 160° 2.4V 20mA 矩形 无色扩散 琥珀色 0603 贴片安装 800μm(宽度)*800μm(高度)
供应商型号: REB-LED9970
供应商: 海外现货
标准整包数: 5000
OSRAM 发光二极管 Q65110A1763

Q65110A1763概述

    智能LED产品技术手册

    产品简介


    智能LED(SmartLED®)是一种高亮度的LED,适用于多种应用场景。它的封装类型为0603 SMT封装,具有无色扩散树脂外壳。智能LED的尺寸非常小,仅为1.7mm x 0.8mm x 0.65mm,这使其成为追求小型化设计的理想选择。此外,它具有超红、琥珀色、橙色和黄色四种不同的波长,广泛应用于户外显示、平显背光、信号灯和标识灯等领域。

    技术参数


    以下是智能LED的各项关键技术规格:
    | 参数 | 超红 (Super-red) | 琥珀色 (Amber) | 橙色 (Orange) | 黄色 (Yellow) |

    | 波长 | 633 nm | 615 nm | 606 nm | 587 nm |
    | 视角 | 160° | 160° | 160° | 160° |
    | 光学效率 | 7 lm/W | 11 lm/W | 11 lm/W | 11 lm/W |
    | 峰值发射波长 | 645 nm | 622 nm | 610 nm | 591 nm |
    | 正向电流 (最大) | 60 mA | 30 mA | 30 mA | 30 mA |
    | 正向电压 (典型) | 1.8 V | 2.0 V | 2.3 V | 1.8 V |
    | 反向电压 (最大) | 12 V | 12 V | 12 V | 12 V |
    | 工作温度范围 | -40°C ~ +100°C | -40°C ~ +100°C | -40°C ~ +100°C | -40°C ~ +100°C |

    产品特点和优势


    智能LED的优势包括:
    1. 最小尺寸:仅1.7mm x 0.8mm x 0.65mm,适合紧凑空间的设计需求。
    2. 超宽视角:160°视角使得光线均匀分布在较大区域。
    3. 高效的光学输出:琥珀色、橙色和黄色的光学效率达到11 lm/W,而超红则为7 lm/W。
    4. 多种颜色选项:支持多种颜色,适用于不同场景需求。
    5. 出色的耐腐蚀性:符合EN 60068-2-60方法4的增强腐蚀测试标准。

    应用案例和使用建议


    智能LED可广泛应用于以下场景:
    - 户外显示屏:由于其高亮度和广泛的视角,非常适合用于户外显示屏。
    - 平板背光:用于LCD屏幕、手机和其他显示设备的背景照明。
    - 信号和符号灯具:如交通信号灯和指示标志。
    使用建议:
    - 在组装过程中,建议使用红外回流焊接或波峰焊接。
    - 组件的温度系数较为稳定,可减少因温度变化导致的性能波动。
    - 注意正确的存放条件,避免受潮和腐蚀。

    兼容性和支持


    智能LED与各种表面贴装技术(SMT)兼容,适用多种焊接方法。制造商提供全面的支持文档和技术咨询,以确保用户能够顺利使用产品。

    常见问题与解决方案


    - 问题: LED反向电流过大,超过允许的最大值。
    - 解决方案: 检查电路设计,确保外部驱动电路的正确配置。

    - 问题: 在高温环境下运行时,LED光强下降。
    - 解决方案: 使用热敏电阻监测并调节LED工作温度。

    总结和推荐


    智能LED凭借其极小的尺寸、超宽的视角和高效的光学输出,在多个应用领域中表现优异。通过严格的质量控制和多样化的颜色选择,这款产品在市场上具备强大的竞争力。综上所述,我强烈推荐智能LED产品用于需要高性能和可靠性的应用场景。
    希望以上内容对您有所帮助。如需进一步的信息或技术支持,请随时联系我们的客户服务团队。

Q65110A1763参数

参数
透镜形状 矩形
波长 591nm
测试电流 20mA
显示颜色 琥珀色
视角 160°
透镜类型 无色扩散
Vf-正向电压 2.4V
长*宽*高 800μm(宽度)*800μm(高度)
通用封装 0603
安装方式 贴片安装
应用等级 工业级

Q65110A1763厂商介绍

OSRAM是全球领先的高科技公司,专注于照明和高科技领域。公司总部位于德国慕尼黑,拥有超过110年的历史,业务遍及全球150多个国家。

OSRAM的产品主要分为三大类:照明解决方案、光电半导体和特种照明。照明解决方案包括家居照明、商业照明和城市照明等;光电半导体主要应用于汽车照明、显示屏背光和传感器等领域;特种照明则包括植物照明、医疗照明和工业照明等。

OSRAM的优势在于其创新能力、品牌影响力和全球布局。公司每年投入大量资金进行研发,拥有众多专利技术。同时,OSRAM品牌在全球享有盛誉,是照明行业的标杆。此外,公司在全球设有多个生产基地和研发中心,能够快速响应市场需求,为客户提供优质的产品和服务。

Q65110A1763数据手册

厂牌 PDF简要描述 下载
OSRAM 发光二极管 OSRAM Q65110A1763 Q65110A1763数据手册

Q65110A1763封装设计

查看详情并下载
Symbol
Footprint
3D Model
