GW CSSRM2.PM-N3N5-XX52-1

产品分类: 发光二极管
厂牌: OSRAM
产品描述: 5.7μm(K) 120° 2.8V 圆形 透明 冷白色 SMD-2 贴片安装,黏合安装 3mm*3mm*2.17mm
供应商型号: 2762574
供应商: 海外现货
标准整包数: 5
OSRAM 发光二极管 GW CSSRM2.PM-N3N5-XX52-1

GW CSSRM2.PM-N3N5-XX52-1概述

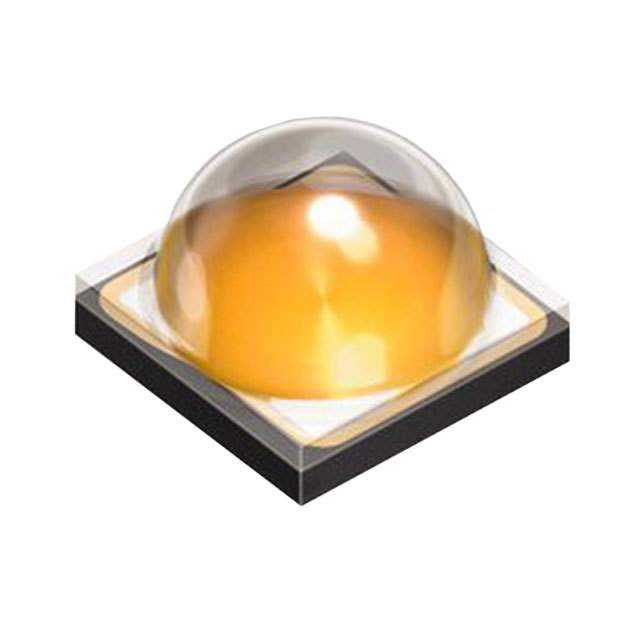

    OSLON® Square LED 技术手册概述

    产品简介


    OSLON® Square 是一款第三代高功率LED,具有改进的辐射模式和增强的性能。作为市场上最紧凑的高功率LED之一,它以优异的坚固性、高可靠性、长寿命和低热阻而闻名。该LED适用于工业照明、室外照明、街道和隧道照明等应用场景。

    技术参数


    - 封装类型:SMT陶瓷封装,带有硅树脂和硅透镜。
    - 辐射角度(50% IV):120°。
    - 色温范围:3000 K 至 6500 K(白色)。
    - 显色指数(CRI):最小值70(典型值72)。
    - 光通量(典型值):85°C时,3000K色温为300 lm。
    - 光效(典型值):85°C时,3000K色温下为153 lm/W。
    - 热阻:实际热阻为3.6 K/W(典型值),2.1 K/W(带效率ηe = 41%)。
    - 最大电流:TS = 85°C时,IF = 200-1800 mA。
    - 最大反向电压:VR = 1.2 V(TS = 85°C)。
    - 最大反向电流:IR = 200 mA。
    - 静电放电(ESD)承受电压:8 kV。
    - 操作温度范围:-40°C至125°C。
    - 存储温度范围:-40°C至125°C。
    - 结温绝对值:150°C。

    产品特点和优势


    1. 高可靠性:在经过测试后证明,没有任何灾难性故障发生,且在1000小时后,光通量超过L70B50标准。
    2. 长寿命:根据IESNA LM-80测试结果,具有良好的光流维持率。
    3. 紧凑型设计:最紧凑的高功率LED,适用于空间受限的应用场合。
    4. 优良的热性能:低热阻,提高散热效率,延长使用寿命。
    5. 卓越的腐蚀稳定性:通过严格的腐蚀测试,能在恶劣环境下稳定运行。

    应用案例和使用建议


    应用场景:
    - 工业照明:工厂车间、仓库等需要高亮度、高可靠性的场所。
    - 户外照明:路灯、公共照明设施等。
    - 街道和隧道照明:提供均匀的光线分布,确保安全行驶。
    使用建议:
    1. 正确安装:使用推荐的焊接垫设计,以确保最佳的焊接连接效果。
    2. 控制温度:在高功率使用时,注意散热管理,避免过热导致性能下降。
    3. 湿度保护:在潮湿环境中使用时,确保产品干燥并正确密封,避免受潮影响。

    兼容性和支持


    OSLON® Square LED可与其他标准SMT工艺兼容,方便集成到现有电路板设计中。制造商提供了详细的焊接指南和处理细节,确保安装和维护过程顺利进行。此外,还提供了详尽的技术支持和应用笔记,帮助用户更好地了解和使用该产品。

    常见问题与解决方案


    1. 如何处理受潮的产品?
    - 立即检查湿度指示卡,如已湿润,需更换干燥剂并重新密封。必要时,对产品进行烘烤处理。
    2. 如何防止静电损坏?
    - 使用静电放电防护设备,并遵循正确的ESD保护措施。
    3. 如何应对高温环境下的热阻问题?
    - 确保良好的散热系统,如加装散热片或使用高效的散热器,以保证正常工作温度。

    总结和推荐


    OSLON® Square LED凭借其优异的性能、长寿命和高可靠性,在各种高要求的应用中表现出色。尽管价格较高,但其卓越的性能和耐用性使其成为许多高可靠性照明项目的理想选择。因此,我强烈推荐使用OSLON® Square LED,尤其是对于需要长期稳定运行和高亮度的应用场景。

GW CSSRM2.PM-N3N5-XX52-1参数

参数
波长 5.7μm(K)
测试电流 -
显示颜色 冷白色
视角 120°
透镜类型 透明
Vf-正向电压 2.8V
透镜形状 圆形
长*宽*高 3mm*3mm*2.17mm
通用封装 SMD-2
安装方式 贴片安装,黏合安装

GW CSSRM2.PM-N3N5-XX52-1厂商介绍

OSRAM是全球领先的高科技公司,专注于照明和高科技领域。公司总部位于德国慕尼黑,拥有超过110年的历史,业务遍及全球150多个国家。

OSRAM的产品主要分为三大类:照明解决方案、光电半导体和特种照明。照明解决方案包括家居照明、商业照明和城市照明等;光电半导体主要应用于汽车照明、显示屏背光和传感器等领域;特种照明则包括植物照明、医疗照明和工业照明等。

OSRAM的优势在于其创新能力、品牌影响力和全球布局。公司每年投入大量资金进行研发,拥有众多专利技术。同时,OSRAM品牌在全球享有盛誉,是照明行业的标杆。此外,公司在全球设有多个生产基地和研发中心,能够快速响应市场需求,为客户提供优质的产品和服务。

GW CSSRM2.PM-N3N5-XX52-1数据手册

厂牌 PDF简要描述 下载
OSRAM 发光二极管 OSRAM GW CSSRM2.PM-N3N5-XX52-1 GW CSSRM2.PM-N3N5-XX52-1数据手册

GW CSSRM2.PM-N3N5-XX52-1封装设计

查看详情并下载
Symbol
Footprint
3D Model
