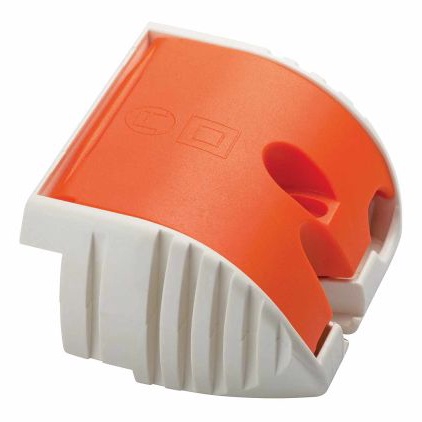

OT CABLE CLAMP E-STYLE

产品分类: LED显示器件
厂牌: OSRAM
产品描述: Osram LED驱动器配件 LED 驱动器 OT 线缆夹
供应商型号: 1711597
供应商: 海外现货
标准整包数: 20
OSRAM LED显示器件 OT CABLE CLAMP E-STYLE

OT CABLE CLAMP E-STYLE概述

    OPTOTRONIC® LED Power Supply OT Cable Clamp E-Style 技术手册解析

    1. 产品简介


    OPTOTRONIC® OT Cable Clamp E-Style 是一款专为LED电源设计的电缆夹具(也称为应力释放装置),能够轻松安装到紧凑型ECG模块上,从而实现独立安装。该产品适用于各类LED照明系统的电气连接需求,尤其适合需要灵活布线的应用场景。其主要功能是为电缆提供稳固的支持,减少因机械应力导致的损坏,同时简化安装过程。

    2. 技术参数


    以下是该产品的关键技术和规格参数:
    - 基本数据:
    - 电缆护套直径:5.5 - 9.5 mm
    - 重量:16 ± 1 g
    - 测试电缆类型(依据IEC 60598-1):
    - NYM-J 5x1.5 mm² 外径9.50 mm(仅输入侧)
    - NYM-J 4x1.5 mm² 外径9 mm(仅输入侧)
    - NYM-J 3x1.5 mm² 外径8 mm(仅输入侧)
    - H05 VV-F 3x1.5 mm² 外径7.8 mm(输入及输出侧)
    - H05 VV-F 3x1 mm² 外径7 mm(输入及输出侧)
    - H05 VV-F 3x0.75 mm² 外径6.5 mm(输入及输出侧)
    - H05 VV-F 2x1 mm² 外径6.5 mm(仅输出侧)
    - H03 VV-F 2x0.75 mm² 外径5.5 mm(仅输出侧)
    - 专用夹具:2xAWG 22护套电缆风格21520外径2.4 mm(仅输出侧)
    - 专用夹具:2xAWG 22单根导线外径0.3 mm(仅输出侧)
    - 尺寸:
    - Cable Clamp E-style:长39.2 mm,宽53 mm,高25 mm,孔径Φ4.2 mm
    - 配合ECG的尺寸:长95 mm,宽53 mm,高30 mm,孔径Φ4.2 mm

    3. 产品特点和优势


    - 舒适的空间:设计合理,便于电线组装。
    - 易于快速固定:每个翻盖只需一个螺丝即可轻松固定电缆。
    - 适配多种电缆类型:支持各种标准和专用电缆,适应性强。

    4. 应用案例和使用建议


    此产品广泛应用于独立LED照明系统中。例如,在商业建筑、户外景观照明等领域,可以有效保护电缆免受机械应力影响,确保长期稳定运行。使用时应注意根据电缆规格选择合适的夹具型号,并按照说明书正确安装以达到最佳效果。

    5. 兼容性和支持


    OT Cable Clamp E-style 可与特定型号的ECG(如OTe Phase Cut)配合使用,具体兼容性请参考相应的产品数据表。制造商OSRAM提供全面的技术支持和服务,客户可以通过客服中心获取帮助。

    6. 常见问题与解决方案


    - 问题:电缆无法牢固固定。
    - 解决方法:检查电缆是否符合推荐规格;确保螺丝拧紧至适当程度。

    - 问题:安装过程中出现卡顿现象。
    - 解决方法:确认电缆夹具与ECG匹配无误;轻轻调整位置直至顺利安装。

    7. 总结和推荐


    综上所述,OPTOTRONIC® OT Cable Clamp E-Style是一款高效可靠的电缆管理工具,特别适合于需要频繁更换或升级的LED照明项目。它不仅提升了系统的安全性,还大大简化了安装流程。因此,强烈推荐给那些希望提高工作效率并延长设备寿命的专业人士。

OT CABLE CLAMP E-STYLE参数

参数
输出电流 -
最小输出电压 -
效率 -
最大输出电压 -
调光方式 -
输出数量 -
功率 -
最大输入电压 -
拓扑 -
最小输入电压 -

OT CABLE CLAMP E-STYLE厂商介绍

OSRAM是全球领先的高科技公司,专注于照明和高科技领域。公司总部位于德国慕尼黑,拥有超过110年的历史,业务遍及全球150多个国家。

OSRAM的产品主要分为三大类:照明解决方案、光电半导体和特种照明。照明解决方案包括家居照明、商业照明和城市照明等;光电半导体主要应用于汽车照明、显示屏背光和传感器等领域;特种照明则包括植物照明、医疗照明和工业照明等。

OSRAM的优势在于其创新能力、品牌影响力和全球布局。公司每年投入大量资金进行研发,拥有众多专利技术。同时,OSRAM品牌在全球享有盛誉,是照明行业的标杆。此外,公司在全球设有多个生产基地和研发中心,能够快速响应市场需求,为客户提供优质的产品和服务。

OT CABLE CLAMP E-STYLE数据手册

厂牌 PDF简要描述 下载
OSRAM LED显示器件 OSRAM OT CABLE CLAMP E-STYLE OT CABLE CLAMP E-STYLE数据手册

OT CABLE CLAMP E-STYLE封装设计

查看详情并下载
Symbol
Footprint
3D Model
