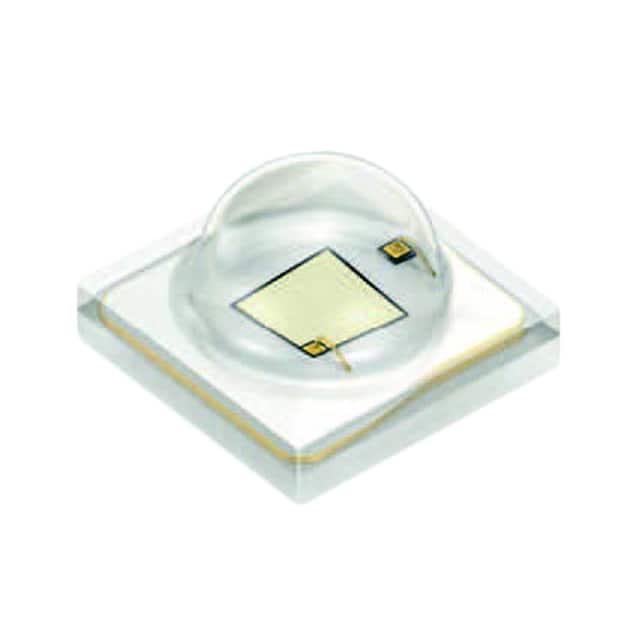

GD CSSPM1.14-UOVJ-W4-1

产品分类: 发光二极管
厂牌: OSRAM
产品描述: 455nm(Typ) 120° 2.85V 350mA 圆形 透明 蓝色 SMD 贴片安装 3mm*3mm*1.54mm
供应商型号: 2894715
供应商: 海外现货
标准整包数: 1
OSRAM 发光二极管 GD CSSPM1.14-UOVJ-W4-1

GD CSSPM1.14-UOVJ-W4-1概述

    OSLON® SSL 120 LED 技术手册解析

    一、产品简介


    产品类型:
    OSLON® SSL 120 是一款高性能LED,具备高效率、长寿命的特点,适用于多种照明需求。
    主要功能:
    这款LED在光输出方面表现出色,具有较高的光效和抗腐蚀性能,能够适应苛刻的工作环境。
    应用领域:
    OSLON® SSL 120 可用于园艺照明、聚光和效果照明、建筑照明、商店照明和舞台照明等多个领域。

    二、技术参数


    | 参数 | 规格 |

    | 器件类型 | 表面贴装式陶瓷封装(SMT) |
    | 观看角度(50% IV) | 120° |
    | 色温 | 451 nm(深蓝色) |
    | 辐射通量(典型值) | 690 mW |
    | 光辐射效率(典型值) | 69% |
    | 抗腐蚀性能 | 高度抗腐蚀 |
    | 灯光保持率测试结果 | 符合IESNA LM-80标准 |
    | 操作温度范围 | -40℃到125℃ |
    | 存储温度范围 | -40℃到125℃ |
    | 结温 | 最高达135℃ |
    | 正向电流(典型值) | 100 mA 到 1000 mA |
    | 冲击电流(最大值) | 2000 mA |
    | 反向电流(最大值) | 200 mA |
    | 静电放电承受电压 | 8 kV |

    三、产品特点和优势


    1. 包装结构:
    OSLON® SSL 120 采用表面贴装式陶瓷封装,具备硅树脂和硅透镜,增强了结构强度和耐久性。
    2. 光学特性:
    具有120°的观看角度,非常适合多种照明需求。
    3. 电气特性:
    高光辐射效率和低正向电压,能够有效提升LED的工作效率和使用寿命。
    4. 抗腐蚀能力:
    拥有优秀的抗腐蚀性能,适合在严苛环境中使用。
    5. 灯光保持率:
    通过LM-80标准测试,显示了出色的灯光保持率,保证了长期稳定运行。

    四、应用案例和使用建议


    应用场景:
    OSLON® SSL 120 在园艺照明、建筑照明、商店照明和舞台照明等领域的应用十分广泛。
    使用建议:
    - 热管理: 由于其高效的散热设计,建议在使用时确保良好的散热条件,避免过热导致损坏。
    - 组装: 推荐使用氮气气氛下进行回流焊接,以获得更好的焊点连接效果。
    - 存储条件: 在湿度敏感条件下包装,建议在开封后按标准烘烤程序操作,以防止湿气损害。

    五、兼容性和支持


    兼容性:
    该LED与多种电路板设计兼容,但需要确保焊接条件符合规范。
    厂商支持:
    制造商提供详细的应用文档和售后技术支持,包括详细的焊接指南和装配指导。

    六、常见问题与解决方案


    | 常见问题 | 解决方案 |

    | LED 焊接过程中出现虚焊问题 | 确保焊接过程中的温度曲线符合要求,使用氮气气氛进行焊接以提高焊点质量。 |
    | 设备长时间使用后性能下降 | 定期检查并清洗灯具,必要时更换老化部件。 |
    | 长时间暴露于湿气中导致失效 | 使用干燥剂和湿度指示卡,并严格遵循制造商关于干燥储存的指导。 |

    七、总结和推荐


    综上所述,OSLON® SSL 120 以其高效能、长寿命和出色的可靠性,成为多种照明应用的理想选择。推荐在需要高效率和长寿命的照明项目中使用此款LED。
    结论
    OSLON® SSL 120 不仅在光学和电气特性上表现出色,而且具备高度抗腐蚀性能和优秀的灯光保持率,这使其在多个应用领域中都展现出显著的竞争优势。建议在需要高可靠性的专业照明应用中考虑使用OSLON® SSL 120。

GD CSSPM1.14-UOVJ-W4-1参数

参数
波长 455nm(Typ)
测试电流 350mA
显示颜色 蓝色
视角 120°
透镜类型 透明
Vf-正向电压 2.85V
透镜形状 圆形
长*宽*高 3mm*3mm*1.54mm
通用封装 SMD
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

GD CSSPM1.14-UOVJ-W4-1厂商介绍

OSRAM是全球领先的高科技公司,专注于照明和高科技领域。公司总部位于德国慕尼黑,拥有超过110年的历史,业务遍及全球150多个国家。

OSRAM的产品主要分为三大类:照明解决方案、光电半导体和特种照明。照明解决方案包括家居照明、商业照明和城市照明等;光电半导体主要应用于汽车照明、显示屏背光和传感器等领域;特种照明则包括植物照明、医疗照明和工业照明等。

OSRAM的优势在于其创新能力、品牌影响力和全球布局。公司每年投入大量资金进行研发,拥有众多专利技术。同时,OSRAM品牌在全球享有盛誉,是照明行业的标杆。此外,公司在全球设有多个生产基地和研发中心,能够快速响应市场需求,为客户提供优质的产品和服务。

GD CSSPM1.14-UOVJ-W4-1数据手册

厂牌 PDF简要描述 下载
OSRAM 发光二极管 OSRAM GD CSSPM1.14-UOVJ-W4-1 GD CSSPM1.14-UOVJ-W4-1数据手册

GD CSSPM1.14-UOVJ-W4-1封装设计

查看详情并下载
Symbol
Footprint
3D Model
