首页  >  产品百科  >  Q62702P1671

Q62702P1671

产品分类: 光电二极管
厂牌: OSRAM
产品描述: 1.3V 900nm 590mA/W 50V PIN 5nA
供应商型号: REB-IR4326
供应商: 海外现货
标准整包数: 1000

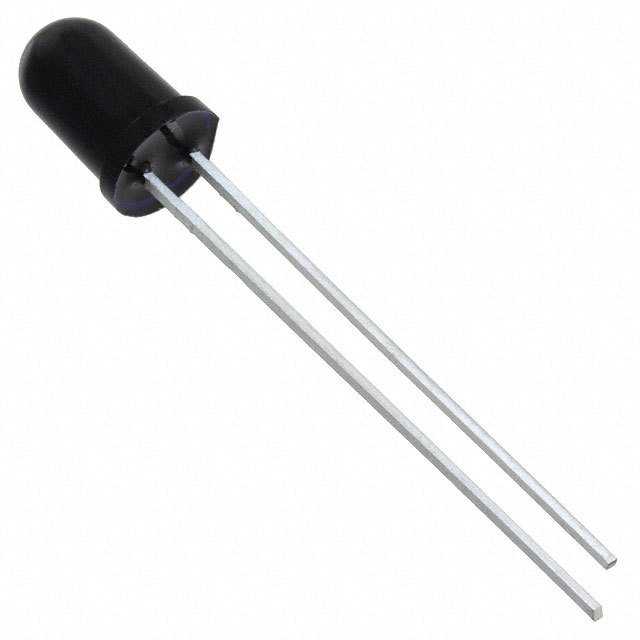

OSRAM 光电二极管 Q62702P1671

Q62702P1671概述

    高质量文章:硅PIN光电二极管技术手册

    产品简介


    硅PIN光电二极管(Silicon PIN Photodiode)是一种用于检测光并转换为电信号的半导体光电元件。这种光电二极管广泛应用于高速光开关、工业电子设备及控制电路等领域。根据不同的型号,SFH 213 和 SFH 213 FA 可以覆盖不同波长范围,适用于各种复杂的光信号检测需求。

    技术参数


    | 参数名称 | 符号 | 值 | 单位 |
    | :: | :: | :: | :: |
    | 光电流 (标准光源A, 1000lx) | IP | 135(≥100) | µA |
    | 光电流 (870nm, 1mW/cm²) | IP | 90(≥65) | µA |
    | 最大响应波长 | λSmax | 850 | nm |
    | 灵敏度谱带范围 | λ10% | 400 ... 1100 | nm |
    | 暗电流 (20V) | IR | 1(≤5) | nA |
    | 开路电压 (1000lx, 标准光源A) | VO | 430(≥350) | mV |
    | 短路电流 (1000lx, 标准光源A) | ISC | 125 | µA |
    | 上升和下降时间 (20V, 50Ω, 850nm) | tr, tf | 0.005 | µs |
    | 额定反向电压 | VR | 20 | V |
    | 额定功率损耗 | Ptot | 150 | mW |
    | 温度系数 (开路电压) | TCV | -2.6 | mV/K |
    | 温度系数 (短路电流) | TCI | 0.18% / K |

    产品特点和优势


    - 宽光谱响应范围:SFH 213 覆盖400至1100纳米,SFH 213 FA 则覆盖750至1100纳米。这使得它们能适应多种光照条件下的检测需求。
    - 快速切换:典型响应时间为5纳秒,适合高速光电中断器和信号传输应用。
    - 封装优良:采用5毫米LED塑料封装,结构坚固且安装方便。
    - 高灵敏度和低噪声:量子效率高达93%,噪声等效功率仅为0.028皮瓦/√赫兹,确保检测精度。

    应用案例和使用建议


    SFH 213 和 SFH 213 FA 主要应用于工业电子设备、光信号检测与控制等领域。例如,在自动控制系统中,它们可作为光开关,实现高速信号传输。建议在使用时注意光照强度的调节,以达到最佳的光电转换效果。此外,合理选择封装形式,确保散热性能良好,提高设备的稳定性和使用寿命。

    兼容性和支持


    目前,SFH 213 和 SFH 213 FA 可与其他电子元器件兼容使用。制造商OSRAM提供全面的技术支持和服务,包括产品咨询、故障排除等。对于关键应用场合,如生命支持设备,需获得制造商的书面批准方可使用。

    常见问题与解决方案


    | 问题 | 解决方法 |
    | :: | :: |
    | 开路电压过低 | 检查是否满足标准光照条件,或检查器件是否损坏 |
    | 暗电流过高 | 确认反向电压是否符合要求,检查焊接点是否完好 |
    | 光电流不足 | 检查光源强度是否足够,更换合适的光源或增加驱动电流 |

    总结和推荐


    SFH 213 和 SFH 213 FA 是一款高性能的硅PIN光电二极管,具备宽光谱响应范围、快速切换时间和良好的封装设计等优点。特别适合于工业电子设备和高速光信号检测应用。如果您需要高精度、稳定的光电信号转换,这款产品是一个不错的选择。

Q62702P1671参数

参数
Vf-正向电压 1.3V
显示颜色 -
波长 900nm
最大反向电压 50V
二极管类型 PIN
频谱范围 -
视角 -
辐射有效面积 -
颜色 - 增强 -
响应时间 -
光灵敏度 590mA/W
暗电流 5nA
应用等级 工业级

Q62702P1671厂商介绍

OSRAM是全球领先的高科技公司,专注于照明和高科技领域。公司总部位于德国慕尼黑,拥有超过110年的历史,业务遍及全球150多个国家。

OSRAM的产品主要分为三大类:照明解决方案、光电半导体和特种照明。照明解决方案包括家居照明、商业照明和城市照明等;光电半导体主要应用于汽车照明、显示屏背光和传感器等领域;特种照明则包括植物照明、医疗照明和工业照明等。

OSRAM的优势在于其创新能力、品牌影响力和全球布局。公司每年投入大量资金进行研发,拥有众多专利技术。同时,OSRAM品牌在全球享有盛誉,是照明行业的标杆。此外,公司在全球设有多个生产基地和研发中心,能够快速响应市场需求,为客户提供优质的产品和服务。

Q62702P1671数据手册

厂牌 PDF简要描述 下载
OSRAM 光电二极管 OSRAM Q62702P1671 Q62702P1671数据手册

Q62702P1671封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ $ 0.197 ¥ 1.7276
2000+ $ 0.1919 ¥ 1.6826
4000+ $ 0.1884 ¥ 1.6525
6000+ $ 0.1866 ¥ 1.6361
11000+ $ 0.1832 ¥ 1.6064
库存: 191000
起订量: 1000 增量: 1000
交货地:
最小起订量为:1000
合计: ¥ 1727.6
