Q65110A4723

产品分类: 发光二极管
厂牌: OSRAM
产品描述: 645nm 120° 2.4V 圆形 无色不扩散 红色 SMD 贴片安装
供应商型号: REB-LEDATV2448
供应商: 海外现货
标准整包数: 2000

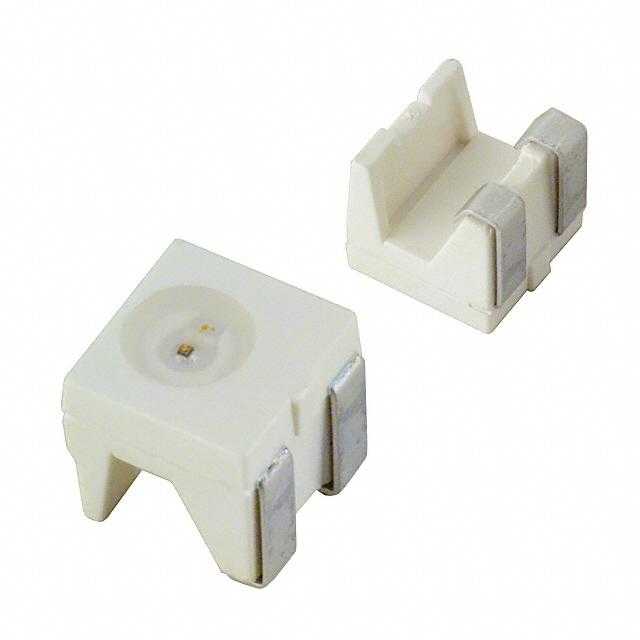

OSRAM 发光二极管 Q65110A4723

Q65110A4723概述

    # Enhanced Thinfilm LED系列概述

    产品简介


    LS A67F, LR A67F, LA A67F, LO A67F, LY A67F属于SIDELED®品牌下的增强型薄膜LED,具有无铅特性(RoHS合规)。这些LED被设计用于多种光学和照明应用,具备高光效和低能耗的优点。其独特的结构使其适用于耦合到光导管、指示器及背光等领域。

    技术参数


    - 工作温度范围:-40°C至+100°C
    - 存储温度范围:-40°C至+100°C
    - 最大结温:+125°C
    - 正向电流(TA=25°C):50 mA
    - 冲击电流(t≤10 μs,D=0.1,TA=25°C):100 mA
    - 反向电压(TA=25°C):12 V
    - 最大功耗(TA=25°C):135 mW
    - 热阻:
    - 结/环境:400 K/W
    - 结/焊点:180 K/W
    - 发光强度范围:取决于具体颜色和型号(详情见表)
    - 最大正向电压:琥珀色/橙色/黄色:2.40V;红色:2.00V;超红:1.80V
    - 反向电流(VR=12 V):0.2至10 μA
    - 波长范围:超红:633 nm;红:625 nm;琥珀色:617 nm;橙色:606 nm;黄色:590 nm
    - 半值宽度:15至18 nm
    - 视角(全角度):120度
    - 发光效率:超红:41 lm/W;红:49 lm/W;琥珀色/橙色:70 lm/W;黄色:43 lm/W
    - 预处理:符合JEDEC Level 2标准

    产品特点和优势


    - 安装简便:适用于所有表面贴装(SMT)组装方法,包括回流焊接和波峰焊接。
    - 抗静电能力:可承受高达2kV的ESD。
    - 出色的抗腐蚀性:通过额外的腐蚀测试,优于EN 60068-2-60标准中的方法4。
    - 定向发光:发光方向与电路板平行,特别适合于光导管的耦合。

    应用案例和使用建议


    这些LED广泛应用于光学指示器、LCD背光、开关按键背光、汽车内部照明等领域。根据不同的使用场景,如车内仪表盘照明、出口标志照明等,这些LED的高效光输出特性能够满足各类需求。在选择使用时,建议结合具体的工作环境条件和光效要求进行选型。

    兼容性和支持


    该产品兼容多种焊接方法,且提供详细的焊接工艺指南。对于客户在使用过程中遇到的问题,厂商提供了相应的技术支持和服务。

    常见问题与解决方案


    1. 问:如何确定适当的发光强度和波长组?
    - 答:由于每卷仅包含单一发光强度和波长组,因此订购前需确认所需的具体组别。
    2. 问:如何处理湿度敏感问题?
    - 答:LED需要在密封袋内保存,袋中含干燥剂和湿度卡。一旦打开,建议尽快使用,并注意防潮措施。

    总结和推荐


    这款增强型薄膜LED凭借其优异的光效、良好的环境适应性和广泛的适用性,在众多应用领域展现出了极高的性价比。鉴于其优秀的品质和多功能性,我们强烈推荐这款产品用于各类光电及照明项目中。

Q65110A4723参数

参数
波长 645nm
测试电流 -
显示颜色 红色
视角 120°
透镜类型 无色不扩散
Vf-正向电压 2.4V
透镜形状 圆形
通用封装 SMD
安装方式 贴片安装
应用等级 工业级

Q65110A4723厂商介绍

OSRAM是全球领先的高科技公司,专注于照明和高科技领域。公司总部位于德国慕尼黑,拥有超过110年的历史,业务遍及全球150多个国家。

OSRAM的产品主要分为三大类:照明解决方案、光电半导体和特种照明。照明解决方案包括家居照明、商业照明和城市照明等;光电半导体主要应用于汽车照明、显示屏背光和传感器等领域;特种照明则包括植物照明、医疗照明和工业照明等。

OSRAM的优势在于其创新能力、品牌影响力和全球布局。公司每年投入大量资金进行研发,拥有众多专利技术。同时,OSRAM品牌在全球享有盛誉,是照明行业的标杆。此外,公司在全球设有多个生产基地和研发中心,能够快速响应市场需求,为客户提供优质的产品和服务。

Q65110A4723数据手册

厂牌 PDF简要描述 下载
OSRAM 发光二极管 OSRAM Q65110A4723 Q65110A4723数据手册

Q65110A4723封装设计

查看详情并下载
Symbol
Footprint
3D Model
