Q65110A2261

产品分类: 发光二极管
厂牌: OSRAM
产品描述: 645nm 120° 2.3V 20mA 圆形 无色不扩散 红色 SMD 贴片安装 2.4mm*2.4mm*4.2mm
供应商型号:
供应商:
标准整包数: 0

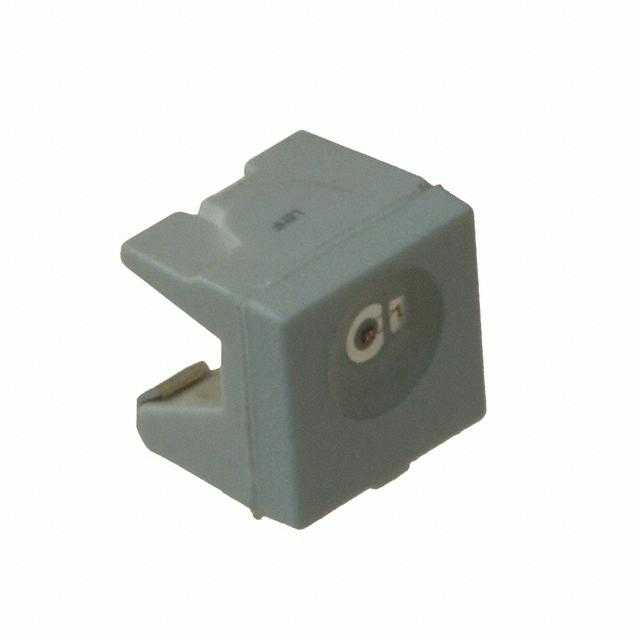

OSRAM 发光二极管 Q65110A2261

Q65110A2261概述

    高亮度LED产品技术手册



    产品简介




    本技术手册涵盖了LS A676、LA A676、LO A676和LY A676系列高亮度LED(Hyper SIDELED®)的信息。这些产品采用白色表面贴装(SMT)封装和无色透明树脂制造,能够以平行于印刷电路板(PCB)的方向发射光。这些LED广泛应用于指示灯、背光源、汽车内饰照明和信号符号灯具等领域。这些LED具备良好的抗腐蚀性能和高可靠性。


    技术参数




    - 封装类型: 白色SMT封装,无色透明树脂
    - 发光方向: 平行于PCB,适用于耦合到光导管
    - 波长: 超红633nm,琥珀615nm,橙色606nm,黄色587nm
    - 发光角度: 立方度斯特辐射分布(120°)
    - 技术: InGaAlP
    - 光学效率: 黄色、橙色和琥珀615nm为11lm/W,超红633nm为7lm/W
    - 分组参数: 光强和波长
    - 组装方法: 适合所有SMT装配方法
    - 焊接方法: 回流焊
    - 预处理: 符合JEDEC标准等级2
    - 带状包装: 12mm带,每卷2000个,直径330mm
    - 静电放电耐受电压: 静电放电安全至2kV(符合JESD22-A114-D标准)
    - 防腐蚀性: 具体信息见第9页


    产品特点和优势




    - 定向发光: 发光方向平行于PCB,使这些LED成为耦合到光导管的理想选择。
    - 多种颜色: 包括超红、琥珀、橙色和黄色,满足不同的应用需求。
    - 高光学效率: 达到11lm/W的光学效率,使其成为高效的照明选择。
    - 分组和选择: 按照亮度和波长进行分组,确保一致性和稳定性。
    - 防静电和防腐蚀: 高级别的防静电保护和优越的防腐蚀性能,延长产品使用寿命。


    应用案例和使用建议




    这些LED被广泛应用于各种领域,如背光源(LCD、开关、按钮、显示器)、汽车内部照明(例如仪表盘背光)、标记灯(例如楼梯、逃生路线)和信号及符号灯。建议在安装时遵循标准的回流焊工艺,并且在打开包装后要注意湿度管理,以保持产品的性能稳定。


    兼容性和支持




    这些LED设计为与标准SMT流程兼容,并且制造商提供了全面的技术支持和维护信息,确保用户能够正确安装和使用这些产品。如果需要更详细的技术支持,可以联系供应商或制造商。


    常见问题与解决方案




    1. 问:如何保证LED不会过热?
    - 答:注意最大操作温度和存储温度范围,同时控制工作电流不超过30mA。避免长时间高功率运行,确保良好的散热措施。

    2. 问:如何处理静电敏感问题?
    - 答:使用静电防护手套,确保工作台和设备接地良好。使用防静电袋包装产品。


    总结和推荐




    综上所述,LS A676、LA A676、LO A676和LY A676系列LED以其卓越的性能和广泛的适用性在市场上具有很高的竞争力。这些产品不仅拥有出色的光学效率和定向发光特性,还具备良好的防静电和防腐蚀性能。鉴于其出色的性能和高度的可靠性,我们强烈推荐这些LED用于各类需要高亮度和可靠性的应用场合。

Q65110A2261参数

参数
显示颜色 红色
视角 120°
透镜类型 无色不扩散
Vf-正向电压 2.3V
透镜形状 圆形
波长 645nm
测试电流 20mA
长*宽*高 2.4mm*2.4mm*4.2mm
通用封装 SMD
安装方式 贴片安装
应用等级 工业级

Q65110A2261厂商介绍

OSRAM是全球领先的高科技公司,专注于照明和高科技领域。公司总部位于德国慕尼黑,拥有超过110年的历史,业务遍及全球150多个国家。

OSRAM的产品主要分为三大类:照明解决方案、光电半导体和特种照明。照明解决方案包括家居照明、商业照明和城市照明等;光电半导体主要应用于汽车照明、显示屏背光和传感器等领域;特种照明则包括植物照明、医疗照明和工业照明等。

OSRAM的优势在于其创新能力、品牌影响力和全球布局。公司每年投入大量资金进行研发,拥有众多专利技术。同时,OSRAM品牌在全球享有盛誉,是照明行业的标杆。此外,公司在全球设有多个生产基地和研发中心,能够快速响应市场需求,为客户提供优质的产品和服务。

Q65110A2261数据手册

厂牌 PDF简要描述 下载
OSRAM 发光二极管 OSRAM Q65110A2261 Q65110A2261数据手册
