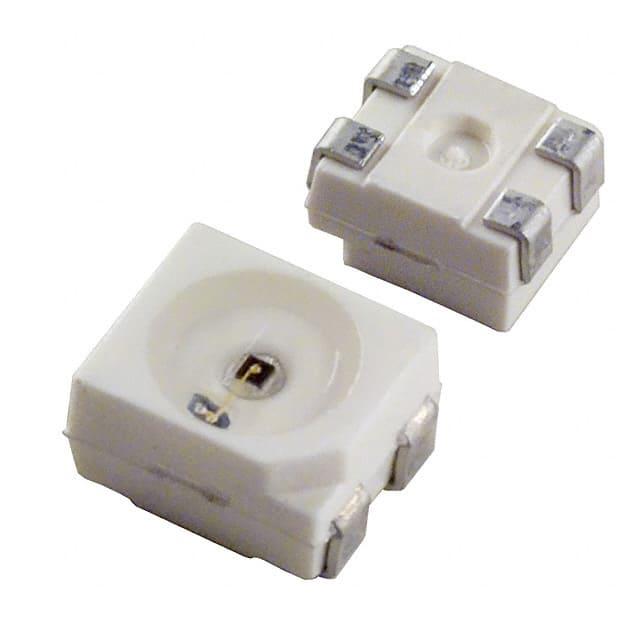

Q65110A8964

产品分类: 发光二极管
厂牌: OSRAM
产品描述: 120° 3.8V 30mA 圆形 有色扩散 白色 LCC 贴片安装 2.4mm*2.4mm*3.4mm
供应商型号: TS-Q65110A8964
供应商: 海外现货
标准整包数: 2000
OSRAM 发光二极管 Q65110A8964

Q65110A8964概述

    PowerTOPLED 技术手册

    产品简介


    PowerTOPLED 是TOPLED家族中的强大成员。它具有高光效,因此非常适合用于汽车后灯、指示灯和交通控制系统显示屏等应用领域。

    技术参数


    以下是PowerTOPLED的关键技术规格和性能参数:
    - 包装类型:白色PLCC-4封装,彩色扩散硅树脂
    - 技术:ThinGaN技术
    - 光束角(50% IV):120度(朗伯发射体)
    - 颜色:按照CIE 1931标准,Cx=0.33, Cy=0.33(白色)
    - 工作温度范围:-40°C至110°C
    - 存储温度范围:-40°C至110°C
    - 结温:最高125°C,短期应用可达到150°C
    - 正向电流:5 mA 至 50 mA
    - 脉冲电流:最大300 mA(≤10 μs,占空比0.005,TS=25°C)
    - 反向电压:无反向操作设计
    - ESD耐压:2 kV(符合ANSI/ESDA/JEDEC JS-001标准,人体模型,2级)

    产品特点和优势


    - 高光效:高光效使其适用于各种照明和显示应用。
    - 宽光束角:120度光束角确保广泛的照射区域。
    - ThinGaN技术:提高能效和可靠性。
    - 颜色稳定性:提供稳定的白色光谱,适用于要求严格的照明系统。
    - 温度适应性:在极端温度下仍保持稳定性能,适合多种环境条件。

    应用案例和使用建议


    应用场景:
    - 汽车照明:用于汽车内外部照明,如刹车灯和方向指示灯。
    - 工业照明:应用于工厂和仓库的照明系统。
    - 信号和符号灯具:用于交通控制系统的指示标志。
    - 阅读灯:用于家居和办公室的阅读灯。
    使用建议:
    - 散热管理:由于其高功率,需要良好的散热措施以避免过热。
    - 连接方式:推荐使用标准氮气氛围下的回流焊接工艺进行连接,以保证焊接质量。
    - 兼容性:在与其他电子元件搭配使用时,需考虑其工作温度范围和正向电流限制。

    兼容性和支持


    - 兼容性:适合在多种电气和电子设备中使用。
    - 支持:制造商提供详细的技术文档和在线支持,包括焊接指南和维修服务。

    常见问题与解决方案


    - 问题1:正向电流不稳定。
    - 解决方法:检查电路板设计,确保正确的布线和连接。
    - 问题2:焊接过程中损坏。
    - 解决方法:严格按照焊接指导书操作,避免过高温度和长时间加热。
    - 问题3:光效降低。
    - 解决方法:检查散热措施,确保良好的散热条件。

    总结和推荐


    总结:
    PowerTOPLED是一款高性能的LED组件,特别适用于汽车照明和其他对光效有较高要求的应用。其独特的技术和设计使其在市场上具有很强的竞争力。
    推荐:
    对于需要高性能、高稳定性的照明应用,强烈推荐使用PowerTOPLED。其广泛的颜色选择、高光效和温度适应性使其成为多种应用的理想选择。不过,在使用前请仔细阅读技术手册,确保正确安装和使用。

Q65110A8964参数

参数
测试电流 30mA
显示颜色 白色
视角 120°
透镜类型 有色扩散
Vf-正向电压 3.8V
透镜形状 圆形
波长 -
长*宽*高 2.4mm*2.4mm*3.4mm
通用封装 LCC
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

Q65110A8964厂商介绍

OSRAM是全球领先的高科技公司,专注于照明和高科技领域。公司总部位于德国慕尼黑,拥有超过110年的历史,业务遍及全球150多个国家。

OSRAM的产品主要分为三大类:照明解决方案、光电半导体和特种照明。照明解决方案包括家居照明、商业照明和城市照明等;光电半导体主要应用于汽车照明、显示屏背光和传感器等领域;特种照明则包括植物照明、医疗照明和工业照明等。

OSRAM的优势在于其创新能力、品牌影响力和全球布局。公司每年投入大量资金进行研发,拥有众多专利技术。同时,OSRAM品牌在全球享有盛誉,是照明行业的标杆。此外,公司在全球设有多个生产基地和研发中心,能够快速响应市场需求,为客户提供优质的产品和服务。

Q65110A8964数据手册

厂牌 PDF简要描述 下载
OSRAM 发光二极管 OSRAM Q65110A8964 Q65110A8964数据手册

Q65110A8964封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2000+ $ 0.2843 ¥ 2.4162
4000+ $ 0.2668 ¥ 2.2675
6000+ $ 0.2554 ¥ 2.1706
库存: 2000
起订量: 2000 增量: 2000
交货地:
最小起订量为:2000
合计: ¥ 4832.4
