Q62702P5177

产品分类: 发光二极管
厂牌: OSRAM
产品描述: 591nm 160° 2.5V 矩形 无色扩散 黄色 SMD 贴片安装 1.4mm*1.35mm*1.3mm
供应商型号: REB-LED4170
供应商: 海外现货
标准整包数: 4000

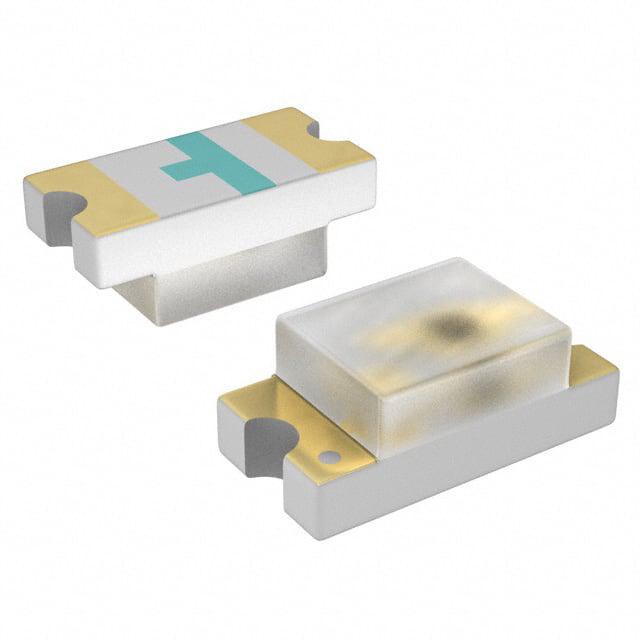

OSRAM 发光二极管 Q62702P5177

Q62702P5177概述


    产品简介


    产品名称:ChipLED
    产品类型: 0805 SMT(表面贴装技术)封装黄色LED指示灯。
    主要功能: 用于光学指示、LCD背光、按钮开关、玩具以及耦合到光导中。
    应用领域: 广泛应用于消费电子、汽车电子、家电、医疗设备等领域。

    技术参数


    - 封装尺寸: 0805,远光角度为160°
    - 芯片技术: InGaAlP
    - 发光波长: 588 nm
    - 亮度范围:
    - 最低亮度:45 mcd
    - 最高亮度:280 mcd
    - 光效: 典型值为11 lm/W
    - 峰值电流: 25 mA
    - 反向电压: 12 V
    - 最大存储温度范围: -40°C 到 85°C
    - 最大工作温度范围: -30°C 到 85°C
    - 最大结温: 95°C
    - 热阻:
    - 结到环境的最大热阻:800 K/W
    - 结到焊盘的最大热阻:450 K/W

    产品特点和优势


    - 高光效: 11 lm/W的光效确保了较高的能效。
    - 宽视角: 160°的视场角适用于各种应用场合。
    - 耐用性: 可承受高达2 kV的ESD(静电放电)冲击,保证了长期使用的稳定性。
    - 可靠性: 温度系数较小,表明产品在不同温度条件下的稳定性较高。

    应用案例和使用建议


    - 光学指示: 在需要亮显状态的应用中(如电源指示灯),该LED可提供清晰可见的指示。
    - LCD背光: 对于背光源,可以提供均匀且亮度稳定的照明效果。
    - 玩具和按键: 适合用于玩具和按钮开关,提升用户交互体验。
    - 建议:
    - 在使用时需注意环境温度,避免超过产品的工作温度范围。
    - 确保正确安装并遵守热管理规范,以防止过热导致的损坏。

    兼容性和支持


    - 兼容性: 适用于多种表面贴装工艺,且可通过标准自动化生产线进行安装。
    - 支持: 厂商提供详细的安装指南和技术支持,确保客户能够顺利完成安装和调试。

    常见问题与解决方案


    - 问题: LED闪烁或亮度不均。
    - 解决方案: 检查焊接是否均匀,确保LED位置正确且与电路板接触良好。
    - 问题: 产品存放时间过长导致失效。
    - 解决方案: 存放前应使用干燥包装,并确保存放在适宜温度和湿度环境下。超过存放期限后应重新测试。

    总结和推荐


    总结: ChipLED 0805是一款高性能的黄色LED指示灯,具备出色的光效和稳定性,适用于多种应用场合。
    推荐: 基于其优秀的性能和广泛的应用范围,强烈推荐在需要高亮度、稳定性和耐用性的应用中使用此产品。

Q62702P5177参数

参数
透镜类型 无色扩散
Vf-正向电压 2.5V
透镜形状 矩形
波长 591nm
测试电流 -
显示颜色 黄色
视角 160°
长*宽*高 1.4mm*1.35mm*1.3mm
通用封装 SMD
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

Q62702P5177厂商介绍

OSRAM是全球领先的高科技公司,专注于照明和高科技领域。公司总部位于德国慕尼黑,拥有超过110年的历史,业务遍及全球150多个国家。

OSRAM的产品主要分为三大类:照明解决方案、光电半导体和特种照明。照明解决方案包括家居照明、商业照明和城市照明等;光电半导体主要应用于汽车照明、显示屏背光和传感器等领域;特种照明则包括植物照明、医疗照明和工业照明等。

OSRAM的优势在于其创新能力、品牌影响力和全球布局。公司每年投入大量资金进行研发,拥有众多专利技术。同时,OSRAM品牌在全球享有盛誉,是照明行业的标杆。此外,公司在全球设有多个生产基地和研发中心,能够快速响应市场需求,为客户提供优质的产品和服务。

Q62702P5177数据手册

厂牌 PDF简要描述 下载
OSRAM 发光二极管 OSRAM Q62702P5177 Q62702P5177数据手册

Q62702P5177封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
4000+ $ 0.0247 ¥ 0.2168
库存: 120095
起订量: 4000 增量: 4000
交货地:
最小起订量为:4000
合计: ¥ 867.2
