LS E67B-T2V1-1-1

产品分类: 发光二极管
厂牌: OSRAM
产品描述: 645nm 120° 2.2V 50mA 圆形,带平顶 透明 无色,红色 PLCC-4 标准安装,贴片安装 3.2mm*2.8mm*2.1mm
供应商型号:
供应商:
标准整包数: 0
OSRAM 发光二极管 LS E67B-T2V1-1-1

LS E67B-T2V1-1-1概述


    产品简介


    LS E67B, LA E67B, LO E67B, LY E67B
    这些电子元器件属于TOPLED®增强型光学功率LED(HOP2000)。它们具有较高的光学效率和稳定性,能够适用于多种不同的应用场景,如交通信号灯、汽车照明系统、室内和室外照明等。该系列产品提供四种颜色选项:超红(Super-Red)、琥珀色(Amber)、橙色(Orange)和黄色(Yellow),以满足不同的需求和偏好。

    技术参数

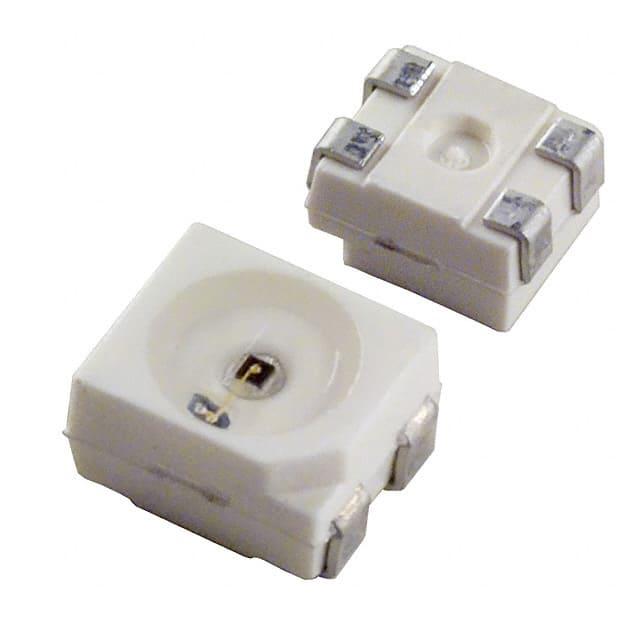

    - 外壳类型:白色P-LCC-4封装
    - 波长:
    - 超红(Super-Red):633 nm
    - 琥珀色(Amber):617 nm
    - 橙色(Orange):606 nm
    - 黄色(Yellow):587 nm
    - 光束角:120度(朗伯发射器)
    - 技术:InGaAlP
    - 光学效率:
    - 琥珀色、橙色和黄色:24 lm/W
    - 超红色:18 lm/W
    - 最大电流:70 mA
    - 最大反向电压:12 V
    - 功率消耗:180 mW
    - 热阻:结温/环境温度:300 K/W,结点/引脚温度:130 K/W
    - 存储温度范围:-40°C到+100°C
    - 工作温度范围:-40°C到+100°C
    - 浪涌电流:0.1 A(10 μs内)

    产品特点和优势


    1. 更高的光学效率:相较于传统的TOPLED®,这些LED能提供更多的光线输出。
    2. 宽工作温度范围:能够在较高温度下保持稳定的电流特性。
    3. 不同颜色选择:提供了多种颜色,以适应不同的应用场景需求。
    4. 包装设计:适合各种表面贴装技术(SMT),易于集成。
    5. 抗静电能力:ESD防护等级高达2 kV,增强了产品的耐用性。

    应用案例和使用建议


    - 交通信号灯:可以用于红绿灯等指示灯的照明,因为它们具有高亮度和稳定的工作特性。
    - 汽车内饰和外饰照明:可用于仪表板背光、转向灯、侧标志灯和刹车灯等,确保车辆内外都能获得均匀而明亮的照明。
    - 替代微型白炽灯:这些LED可以在需要高可靠性的环境中替代传统的小型白炽灯。
    - 标记和符号灯具:例如出口路径的指示灯,要求稳定且持久的光源。
    使用建议:
    - 确保正确设置LED的驱动电流,以达到最佳的亮度和寿命。
    - 在高温度环境下使用时,需要考虑适当的散热措施以保证长期稳定运行。
    - 在焊接过程中,需遵循推荐的焊锡工艺(如红外回流焊和波峰焊)并根据JEDEC Level 2进行预处理。

    兼容性和支持


    这些LED设计为兼容所有常见的表面贴装技术(SMT),并提供多种包装形式(8 mm带盘,每卷2000或8000个)。厂商提供详细的组装指导和支持,包括预处理指南和焊锡工艺参数。此外,还提供了针对运输和回收的指导,以便客户更加环保地处理包装材料。

    常见问题与解决方案


    1. 问题:安装后亮度不一致
    - 解决方案:检查是否正确分组并安装在同一组内的LED。
    2. 问题:LED温度过高
    - 解决方案:增加散热措施,如使用更大的散热片或改善电路板的热管理设计。
    3. 问题:光谱偏移
    - 解决方案:确认驱动电流在额定范围内,并适当调节温度控制机制。

    总结和推荐


    综上所述,LS E67B, LA E67B, LO E67B, LY E67B系列的TOPLED®功率LED具备高效能、广泛的应用范围以及出色的耐久性,是各类照明及指示应用的理想选择。这些LED不仅在性能上表现出色,而且拥有良好的市场竞争力,因此强烈推荐给对高效照明解决方案有需求的用户。

LS E67B-T2V1-1-1参数

参数
视角 120°
透镜类型 透明
Vf-正向电压 2.2V
透镜形状 圆形,带平顶
波长 645nm
测试电流 50mA
显示颜色 无色,红色
长*宽*高 3.2mm*2.8mm*2.1mm
通用封装 PLCC-4
安装方式 标准安装,贴片安装
零件状态 停产
包装方式 卷带包装

LS E67B-T2V1-1-1厂商介绍

OSRAM是全球领先的高科技公司,专注于照明和高科技领域。公司总部位于德国慕尼黑,拥有超过110年的历史,业务遍及全球150多个国家。

OSRAM的产品主要分为三大类:照明解决方案、光电半导体和特种照明。照明解决方案包括家居照明、商业照明和城市照明等;光电半导体主要应用于汽车照明、显示屏背光和传感器等领域;特种照明则包括植物照明、医疗照明和工业照明等。

OSRAM的优势在于其创新能力、品牌影响力和全球布局。公司每年投入大量资金进行研发,拥有众多专利技术。同时,OSRAM品牌在全球享有盛誉,是照明行业的标杆。此外,公司在全球设有多个生产基地和研发中心,能够快速响应市场需求,为客户提供优质的产品和服务。

LS E67B-T2V1-1-1数据手册

厂牌 PDF简要描述 下载
OSRAM 发光二极管 OSRAM LS E67B-T2V1-1-1 LS E67B-T2V1-1-1数据手册
