OTE 18/220-240/500 PC

产品分类: 开关电源
厂牌: OSRAM
产品描述: Osram LED驱动电源 , 18W, IP20, 可调光
供应商型号: 8930568
供应商: 欧时
标准整包数: 1

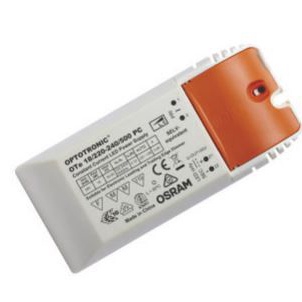

OSRAM 开关电源 OTE 18/220-240/500 PC

OTE 18/220-240/500 PC概述

    # 技术手册:OSRAM OTe 18/220…240/500 PC 电源模块

    一、产品简介


    OSRAM OTe 18/220…240/500 PC 是一款适用于室内安装的小型高功率恒流电源模块,专为 LED 照明和其他低电压设备设计。其紧凑的外形使其能够在非常有限的空间内安装,具有极高的灵活性和实用性。此电源支持通过前沿(Leading Edge)或后沿(Trailing Edge)相位调光接口进行调光控制,兼容市面上大多数先进的调光器,确保了广泛的应用范围。
    主要应用领域包括:
    - 室内 LED 灯具
    - 工业设备控制
    - 商业照明系统
    - 各类低电压设备的供电需求

    二、技术参数


    | 参数类别 | 技术指标 |

    | 输入电压 | 220–240 V |
    | 输入频率 | 50–60 Hz |
    | 输出电压 | 18–36 V |
    | 输出电流 | 500 mA ±10% |
    | 输出功率 | 18 W |
    | 最大输出电缆长度 | 2.0 米 |
    | 工作温度范围 | -20℃ 至 +55℃ |
    | 存储温度范围 | -25℃ 至 +75℃ |
    | 绝缘等级 | SELV 相当于安全电压等级 |
    | 调光接口 | Leading Edge/Trailing Edge |
    | 功率因数 | 0.95(满载)/ 0.90(最小负载) |
    | 电能效率 | 84% |
    | 瞬态电流 | ≤5 A |
    | 最大过载保护次数 | 10 次循环 |
    尺寸与重量
    - 长度:95.0 mm
    - 宽度:53.0 mm
    - 高度:30.0 mm
    - 重量:110.00 g

    三、产品特点和优势


    紧凑设计
    模块采用了紧凑型外壳设计,适合在空间受限的场合安装,例如嵌入式灯具内部。
    广泛的调光兼容性
    支持前沿和后沿相位调光接口,能够与绝大多数主流调光器无缝对接,提供出色的调光体验。
    安全可靠
    具备自动复位的过载、短路和空载保护功能,内置过热保护机制,确保设备运行的长期稳定性和安全性。
    多功能适用性
    适用于多种设备的供电需求,如工业级 LED 驱动、商业照明系统及各类低电压设备。

    四、应用案例和使用建议


    应用案例
    - LED 灯带驱动:通过将多个 OTe 18/220…240/500 PC 并联连接,实现高效稳定的 LED 灯带驱动,满足大型商业场所照明需求。
    - 智能家居照明系统:集成前沿或后沿调光接口,为智能家居提供灵活可控的照明解决方案。
    使用建议
    - 在选择输入电缆时,优先使用截面积在 0.75–1.5 mm² 的柔性或实心导线,以确保良好的电流通路。
    - 安装时需注意保持电源模块周围的空气流通,避免因散热不良导致过热现象。

    五、兼容性和支持


    兼容性
    OTe 18/220…240/500 PC 支持广泛的前端调光器,并可与多数工业标准连接器匹配。
    厂商支持
    OSRAM 提供详尽的技术文档和支持服务,涵盖安装指南、CAD 数据以及常见问题解答,方便用户快速部署和维护设备。

    六、常见问题与解决方案


    | 问题 | 解决方案 |

    | 无法启动设备 | 检查输入电压是否在规定范围内 |
    | 设备异常发热 | 减少负载并检查安装环境通风情况 |
    | 输出电压不稳定 | 更换调光器并确认其兼容性 |

    七、总结和推荐



    总结


    OSRAM OTe 18/220…240/500 PC 是一款高度集成化的高效电源模块,以其紧凑的设计、广泛的调光兼容性及卓越的安全特性,成为 LED 照明和其他低电压设备的理想供电解决方案。它不仅适合商用照明项目,也广泛应用于工业和智能家居领域。
    推荐
    强烈推荐使用 OTe 18/220…240/500 PC,特别是对空间利用率要求较高的项目中。其高可靠性、易操作性和多样化的功能使它成为市场的佼佼者,值得用户信赖。

OTE 18/220-240/500 PC参数

参数
最大输入电压 264V(AC)
电压-输出1 -
电压-输出2 -
电压-输出3 -
电流-输出1 -
电流-输出2 -
电压-输出4 -
输出功率 18W
最小输入电压 198V(AC)
输出数量 1
负载调节 -
长*宽*高 95mm*53mm*30mm
安装方式 螺纹安装

OTE 18/220-240/500 PC厂商介绍

OSRAM是全球领先的高科技公司,专注于照明和高科技领域。公司总部位于德国慕尼黑,拥有超过110年的历史,业务遍及全球150多个国家。

OSRAM的产品主要分为三大类:照明解决方案、光电半导体和特种照明。照明解决方案包括家居照明、商业照明和城市照明等;光电半导体主要应用于汽车照明、显示屏背光和传感器等领域;特种照明则包括植物照明、医疗照明和工业照明等。

OSRAM的优势在于其创新能力、品牌影响力和全球布局。公司每年投入大量资金进行研发,拥有众多专利技术。同时,OSRAM品牌在全球享有盛誉,是照明行业的标杆。此外,公司在全球设有多个生产基地和研发中心,能够快速响应市场需求,为客户提供优质的产品和服务。

OTE 18/220-240/500 PC数据手册

厂牌 PDF简要描述 下载
OSRAM 开关电源 OSRAM OTE 18/220-240/500 PC OTE 18/220-240/500 PC数据手册

OTE 18/220-240/500 PC封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 29.1838 ¥ 246.6027
5+ $ 28.5409 ¥ 241.1709
10+ $ 27.9238 ¥ 235.9564
库存: 10
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 246.6
