首页  >  产品百科  >  KW2 HML631.TK-7DT2-6L07M0-SC6B

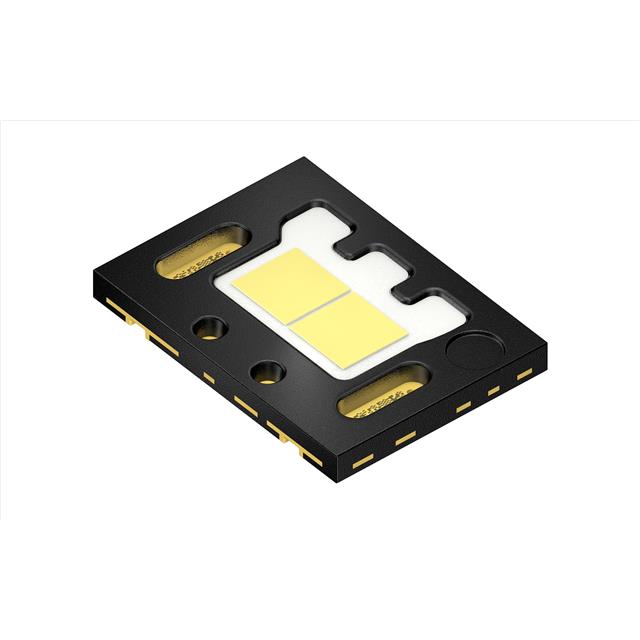

KW2 HML631.TK-7DT2-6L07M0-SC6B

产品分类: LED显示器件
厂牌: OSRAM
产品描述: 120° 白色 SMD 贴片安装 5.15mm*3.75mm*600μm
供应商型号: 720-KW2HML631.TK7DT2
供应商: Mouser
标准整包数: 1
OSRAM LED显示器件 KW2 HML631.TK-7DT2-6L07M0-SC6B

KW2 HML631.TK-7DT2-6L07M0-SC6B概述

    OSLON® Black Flat X 技术手册:详细指南与应用

    1. 产品简介


    OSLON® Black Flat X 系列是奥司朗(Osram)公司推出的一款LED设备,以其高效率著称。这款LED器件特别适用于标准前照灯应用,尤其注重系统成本。作为表面贴装设备(SMT),它具有非常稳定的特性和耐用性,可以采用标准工艺进行生产和使用。其封装几何形状经过进一步优化,以提供卓越的热条件,同时保留了已知的出色对比度。
    - 产品类型:SMD环氧树脂封装LED器件
    - 主要功能:高效率光源,适用于标准前照灯和其他照明应用
    - 应用领域:汽车头灯、LED及激光灯具、夜视系统

    2. 技术参数


    基本技术规格:
    - 辐射角度:120°(兰伯特式发射器)
    - 颜色坐标:Cx = 0.321, Cy = 0.339(符合CIE 1931标准)
    - 腐蚀抵抗力等级:3B
    - 认证资格:AEC-Q102认证
    - 静电放电(ESD)耐受电压:8 kV(根据ANSI/ESDA/JEDEC JS-001标准)
    电气特性:
    - 最大工作电流:1500 mA(连续),1500 mA(脉冲)
    - 最大浪涌电流:2000 mA(t≤50 μs, D=0.025, TJ=150°C),2500 mA(t≤10 μs, D=0.005, TS=25°C)
    - 最大反向电压:45 V(ESD装置),1.2 V(标准)
    - 正向电压:5.60 V到6.75 V(1000 mA时)
    工作环境:
    - 最大操作温度:135°C
    - 最大存储温度:135°C
    - 最大结温:150°C(持续),175°C(短期)

    3. 产品特点和优势


    产品亮点:
    - 高效率:该系列LED器件是奥司朗产品线中最高效的。
    - 稳定性与耐用性:SMT设备非常稳定且耐用,适合标准生产工艺。
    - 优秀的热管理:通过优化封装几何形状,提供了卓越的热条件。
    - 出色的对比度:保持了Oslon Black Flat产品平台的出色对比度。
    市场竞争力:
    - 高效的光输出使得它成为标准前照灯应用的理想选择,特别是在成本控制方面。
    - 通过AEC-Q102认证,确保了产品的可靠性与长期使用寿命。
    - 较高的ESD耐受电压增强了在高干扰环境下的稳定性。

    4. 应用案例和使用建议


    实际应用场景:
    - 汽车前照灯:Oslon Black Flat X系列非常适合用于汽车前照灯,提供了均匀的光照效果。
    - LED及激光灯具:该系列产品同样适用于各类室内和室外的LED及激光灯具。
    使用建议:
    - 在高效率和成本控制的应用中,建议优先考虑使用Oslon Black Flat X系列。
    - 针对不同的光照需求,可以结合具体的技术参数选择合适的亮度和色温组合。

    5. 兼容性和支持


    兼容性:
    - Oslon Black Flat X系列产品与市场上常见的SMD LED设备兼容,可以方便地集成到现有的电路板设计中。
    厂商支持:
    - 奥司朗提供了一系列技术支持和服务,包括详细的焊接建议和贴片指导,确保用户能够顺利安装和使用产品。

    6. 常见问题与解决方案


    常见问题:
    1. 过热保护:如何避免LED器件过热?
    - 解决办法:合理分配电流,确保LED器件的工作温度低于最大限制,必要时可采用散热片或强制通风来增强散热。
    2. 光源不稳定:如何保证光源的稳定性?
    - 解决办法:选择符合要求的电源和驱动电路,确保电压和电流的稳定供给。
    3. 光源偏移:如何处理光源颜色或角度上的偏移?
    - 解决办法:在安装过程中仔细检查并调整光源的定位,确保其处于正确的位置。

    7. 总结和推荐


    综合评估:
    - 主要优点:
    - 高效率:适用于标准前照灯和其他照明应用。
    - 稳定性与耐用性:SMT设备非常适合标准生产工艺。
    - 优秀的热管理:通过优化封装几何形状提供卓越的热条件。
    - 出色的对比度:保持了Oslon Black Flat产品平台的出色对比度。
    推荐使用:
    - 推荐理由:鉴于其高效、稳定的特性和良好的性价比,Oslon Black Flat X系列LED器件是一款值得推荐的产品,特别适用于需要高亮度和可靠性的照明应用。

KW2 HML631.TK-7DT2-6L07M0-SC6B参数

参数
控制器类型 -
视角 120°
显示类型 -
背光颜色 -
字符宽度 -
发光强度 -
显示模式 -
显示尺寸 -
分辨率(pixels) -
接口方式 -
触碰模式 -
字符高度 -
显示高度 -
显示颜色 白色
显示宽度 -
长*宽*高 5.15mm*3.75mm*600μm
通用封装 SMD
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

KW2 HML631.TK-7DT2-6L07M0-SC6B厂商介绍

OSRAM是全球领先的高科技公司,专注于照明和高科技领域。公司总部位于德国慕尼黑,拥有超过110年的历史,业务遍及全球150多个国家。

OSRAM的产品主要分为三大类:照明解决方案、光电半导体和特种照明。照明解决方案包括家居照明、商业照明和城市照明等;光电半导体主要应用于汽车照明、显示屏背光和传感器等领域;特种照明则包括植物照明、医疗照明和工业照明等。

OSRAM的优势在于其创新能力、品牌影响力和全球布局。公司每年投入大量资金进行研发,拥有众多专利技术。同时,OSRAM品牌在全球享有盛誉,是照明行业的标杆。此外,公司在全球设有多个生产基地和研发中心,能够快速响应市场需求,为客户提供优质的产品和服务。

KW2 HML631.TK-7DT2-6L07M0-SC6B数据手册

厂牌 PDF简要描述 下载
OSRAM LED显示器件 OSRAM KW2 HML631.TK-7DT2-6L07M0-SC6B KW2 HML631.TK-7DT2-6L07M0-SC6B数据手册

KW2 HML631.TK-7DT2-6L07M0-SC6B封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 2.4955 ¥ 21.087
10+ $ 1.6445 ¥ 13.896
100+ $ 1.242 ¥ 10.4949
500+ $ 1.0681 ¥ 9.0256
1000+ $ 1.012 ¥ 8.5511
2000+ $ 0.9587 ¥ 8.1006
4000+ $ 0.8799 ¥ 7.4352
库存: 2001
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 21.08
