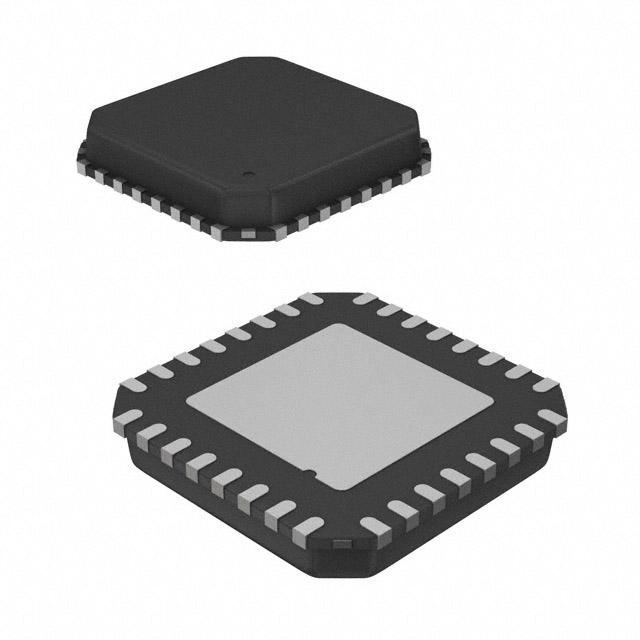

AS3435-EQFM

产品分类: 其他接口芯片
厂牌: OSRAM
产品描述: Ambient Noise Cancelling Speaker Driver 36-Pin QFN EP
供应商型号: AS3435-EQFMTR-ND
供应商: Digi-Key
标准整包数: 500
OSRAM 其他接口芯片 AS3435-EQFM

AS3435-EQFM概述

    AS3415/AS3435 集成主动降噪解决方案技术手册

    产品简介


    AS3415/AS3435 是一款高度集成的主动降噪(Active Noise Cancelling, ANC)解决方案,专为耳机、头戴式耳机和耳塞设计。该器件通过减少背景环境噪音,显著提升音乐播放和通话的质量,特别适合对音频体验要求较高的应用。凭借完全模拟的实现方式,该芯片能够提供最低功耗、最低系统物料清单(BOM)成本和最自然的接收音质增强效果,同时易于应用于现有架构中。内部可选的OTP-ROM可以存储麦克风增益校准设置,从而适应不同的机械设计需求。此芯片支持前馈、反馈及混合三种降噪拓扑结构,可广泛应用于耳塞、耳机、免提设备、移动电话和语音通信设备等领域。

    技术参数


    以下是AS3415/AS3435的关键技术规格:
    | 参数 | 最小值 | 典型值 | 最大值 | 单位 |

    | 工作电压 | 1.0 | 1.5 | 1.8 | V |
    | 负极电压 | -1.8 | -0.7 | 0.5 | V |
    | 环境温度范围 | -20 | +85 | °C |
    | 消耗电流(关闭模式)| 1 | - | μA |
    | 消耗电流(正常使用)| 2 | 10 | mA |
    | 功耗(前馈模式) | 10.5 | - | 13.5 | mW |
    该芯片的工作频率范围为20 Hz至1 kHz,典型输出功率为每声道24 mW,失真率低于0.1%(THD+N)。此外,它具有超低功耗特性,可提供长达10小时的播放时间(以10 mW功耗运行)。芯片采用两种封装形式:
    - AS3415:QFN32 [5x5mm] 0.5mm间距
    - AS3435:QFN36 [5x5mm] 0.4mm间距

    产品特点和优势


    AS3415/AS3435 的独特优势包括:
    1. 全面的ANC拓扑支持:前馈、反馈及混合三种降噪模式,满足多样化的应用需求。
    2. 超低功耗设计:提供业内领先的能效比,适合便携式设备。
    3. 灵活的音频均衡功能:内置高效能音频均衡电路,可轻松实现音乐效果优化。
    4. 简化的生产流程:可通过音频接口进行一次性可编程(OTP)调试,确保一致性。
    5. 多种控制选项:支持按键、滑动开关或I²C控制接口,便于集成到不同硬件平台中。

    应用案例和使用建议


    AS3415/AS3435 在多个场景下表现出色,具体包括:
    - 耳塞和耳机:可提升高保真音频体验,尤其适用于嘈杂环境中使用。
    - 移动通信设备:改善语音通话质量,在高铁、飞机等强噪声环境下仍保持清晰。
    建议:
    1. 在耳机设计时,确保麦克风放置位置靠近声源以提高拾音灵敏度。
    2. 使用前馈和反馈结合的方式,在低频段增加滤波处理以抑制背景噪音。

    兼容性和支持


    该芯片与主流音频解码器兼容,并支持多种传感器接口。厂商提供详尽的技术文档和支持服务,包括在线社区、本地技术支持热线和专业培训课程。此外,芯片附带全面的评估板,便于开发者快速完成原型开发。

    常见问题与解决方案


    以下列举了一些常见的用户问题及其解决方案:
    1. Q:如何校准麦克风增益?
    A:通过OTP生产接口,利用音频接口完成增益校准操作即可。
    2. Q:为何功耗高于预期?
    A:检查外围元件阻抗值是否在指定范围内,避免过高或过低的配置导致功耗增加。
    3. Q:为什么听觉体验不佳?
    A:确认所有音频路径连接正确且无损坏,必要时重新校准音频参数。

    总结和推荐


    AS3415/AS3435 集成了业界顶尖的主动降噪技术和易用性,不仅为设计师提供了极大的灵活性,还兼顾了功耗和成本效益。总体来看,这是一款面向未来音频市场的优秀选择。强烈推荐在需要高性能降噪和长续航能力的消费电子设备中选用该芯片。

AS3435-EQFM参数

参数
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

AS3435-EQFM厂商介绍

OSRAM是全球领先的高科技公司,专注于照明和高科技领域。公司总部位于德国慕尼黑,拥有超过110年的历史,业务遍及全球150多个国家。

OSRAM的产品主要分为三大类:照明解决方案、光电半导体和特种照明。照明解决方案包括家居照明、商业照明和城市照明等;光电半导体主要应用于汽车照明、显示屏背光和传感器等领域;特种照明则包括植物照明、医疗照明和工业照明等。

OSRAM的优势在于其创新能力、品牌影响力和全球布局。公司每年投入大量资金进行研发,拥有众多专利技术。同时,OSRAM品牌在全球享有盛誉,是照明行业的标杆。此外,公司在全球设有多个生产基地和研发中心,能够快速响应市场需求,为客户提供优质的产品和服务。

AS3435-EQFM数据手册

厂牌 PDF简要描述 下载
OSRAM 其他接口芯片 OSRAM AS3435-EQFM AS3435-EQFM数据手册

AS3435-EQFM封装设计

查看详情并下载
Symbol
Footprint
3D Model
