FX-SC08-G2-CT4PJ

产品分类: 光电显示器件配件
厂牌: OSRAM

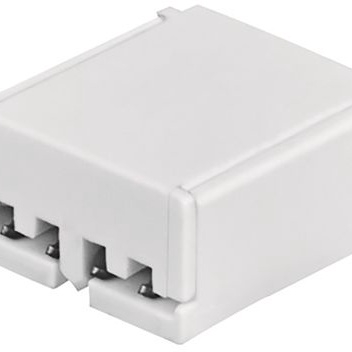

产品描述: Osram 跳线模块 LED电源线, FX-SC08系列, 9mm长, 用于LINEARlight Flex LED 模组
供应商型号: 1348588
供应商: 海外现货
标准整包数: 25
OSRAM 光电显示器件配件 FX-SC08-G2-CT4PJ

FX-SC08-G2-CT4PJ概述

    FLEXESSORIES SlimConnect System 08 – G2 技术手册解析

    1. 产品简介


    产品类型:
    FLEXESSORIES SlimConnect System 08 – G2 是一种用于线性LED灯具的模块化连接系统,适用于最小化安装到铝型材和灯具中。
    主要功能:
    - 简化无工具组装
    - 强力的连接性能
    - 具备板到板连接的高导电性
    - 适用于复杂安装的延伸电线
    应用领域:
    - 线性LED灯具的所有应用场合,如 LF4000, LF3000, LF2000, LF1200, LF800S, LF06A, LF05A2, LF06E, LF05E, LF05E2, LF05CA2 模块

    2. 技术参数


    以下是不同类型的 SlimConnect System 08 – G2 的技术规格:
    | 参数 | 2pin 电源连接器(50cm) | 2pin 电源连接器(1m) |
    |
    | 电缆长度 | 500mm | 1,000mm |
    | 额定绝缘电压 | <25V | <25V |
    | 额定电流 | 5A | 5A |
    | 连接器闭合力 | <55N | <55N |
    | PCB 保持力 | ≥15N | ≥15N |
    | 接触电阻 | ≤30mΩ | ≤30mΩ |
    | 导体截面积 | AWG 22 | AWG 22 |
    | 存储/运输环境温度 | -40°C 至 +85°C | -40°C 至 +85°C |
    | 工作环境温度 | -30°C 至 +70°C | -30°C 至 +70°C |
    | 燃烧等级 | UL94 V0 | UL94 V0 |
    | 绝缘材料 | PBT GF | PBT GF |

    3. 产品特点和优势


    SlimConnect System 08 – G2 提供了几个独特的功能和优势:
    - 无工具组装:简化了安装过程,无需任何工具。
    - 强大的连接性能:保证了高可靠性,适合于各种复杂的应用场景。
    - 板到板连接:可以有效保持LED灯具之间的间距,提高电气接触的稳定性。
    - 延长线支持:方便在拐角处安装和布线。

    4. 应用案例和使用建议


    根据手册中的描述,SlimConnect System 08 – G2 可以应用于多种LED灯具系统,尤其是需要线性布局的场合。对于实际使用建议,用户应该确保正确的极性连接,并且安装过程中要防止过度弯曲电缆。

    5. 兼容性和支持


    - 兼容性:SlimConnect System 08 – G2 可以与 OSRAM 的多个 LED 模块兼容,如 LF4000, LF3000, LF2000, LF1200, LF800S, LF06A, LF05A2, LF06E, LF05E, LF05E2, LF05CA2。
    - 支持:销售和技术支持由当地的 OSRAM 子公司提供。详细信息可以在 OSRAM 官网上找到。

    6. 常见问题与解决方案


    根据手册中的内容,用户可能遇到的一些常见问题及解决方案如下:
    - 问题: 极性连接错误导致模块不亮。
    - 解决办法: 检查并重新连接,确保正负极正确。
    - 问题: 连接器闭合力度不足。
    - 解决办法: 使用适当的力确保连接稳固。
    - 问题: 安装过程中模块受损。
    - 解决办法: 仔细阅读安装指南并遵循步骤操作。

    7. 总结和推荐


    总结:
    FLEXESSORIES SlimConnect System 08 – G2 提供了一种简单高效的连接方式,能够轻松满足线性LED灯具的各种需求。其主要优点包括无工具安装、强大的连接性能和出色的电气特性。
    推荐:
    鉴于其简便的安装过程、出色的性能和广泛的应用范围,强烈推荐在需要高效和可靠的LED灯具连接系统时选择 FLEXESSORIES SlimConnect System 08 – G2。

FX-SC08-G2-CT4PJ参数

参数
长*宽*高 9mm(长度)

FX-SC08-G2-CT4PJ厂商介绍

OSRAM是全球领先的高科技公司,专注于照明和高科技领域。公司总部位于德国慕尼黑,拥有超过110年的历史,业务遍及全球150多个国家。

OSRAM的产品主要分为三大类:照明解决方案、光电半导体和特种照明。照明解决方案包括家居照明、商业照明和城市照明等;光电半导体主要应用于汽车照明、显示屏背光和传感器等领域;特种照明则包括植物照明、医疗照明和工业照明等。

OSRAM的优势在于其创新能力、品牌影响力和全球布局。公司每年投入大量资金进行研发,拥有众多专利技术。同时,OSRAM品牌在全球享有盛誉,是照明行业的标杆。此外,公司在全球设有多个生产基地和研发中心,能够快速响应市场需求,为客户提供优质的产品和服务。
