Q65110A1762

产品分类: 发光二极管
厂牌: OSRAM
产品描述: 591nm 160° 2.4V 矩形 无色扩散 黄色 0603 贴片安装 1.3mm(长度)*800μm(宽度)
供应商型号: REB-LED8434
供应商: 海外现货
标准整包数: 5000

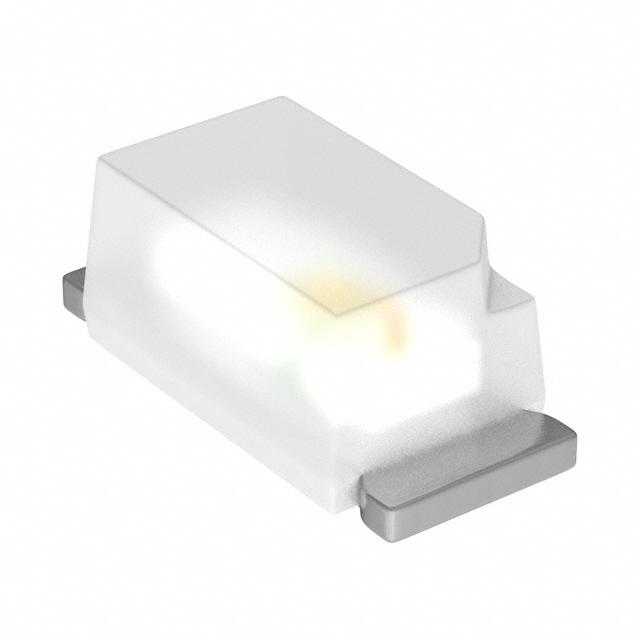

OSRAM 发光二极管 Q65110A1762

Q65110A1762概述

    智能LED:L296系列超亮LED

    产品简介


    智能LED(SmartLED®)是一种超亮的表面贴装技术(SMT)LED产品,型号为LS L296、LA L296、LO L296和LY L296。这些产品广泛应用于各种领域,包括户外显示、平板背光、信号指示和标志照明等。智能LED的设计小巧紧凑,采用无色扩散树脂封装,具有极宽的辐射角度(160度),确保光的均匀分布。

    技术参数


    - 封装类型:SMT封装,尺寸为0603。
    - 颜色波长:633 nm(超红)、615 nm(琥珀色)、606 nm(橙色)、587 nm(黄色)。
    - 光通量:7 lm/W(超红)、11 lm/W(琥珀色、橙色、黄色)。
    - 峰值发射波长:645 nm(超红)、622 nm(琥珀色)、610 nm(橙色)、591 nm(黄色)。
    - 工作温度范围:操作温度 -40°C 到 +100°C,存储温度 -40°C 到 +100°C。
    - 额定电流:正向电流最大为60 mA,浪涌电流最大为0.5 A(脉冲持续时间≤10 µs,占空比0.1)。
    - 反向电压:最大12 V。
    - 最大功率消耗:170 mW(TA=25°C)。
    - 热阻:Junction-to-ambient 热阻 500 K/W,Junction-to-solder-point 热阻 290 K/W。

    产品特点和优势


    - 超小型封装:最小尺寸为1.7 mm x 0.8 mm x 0.65 mm,非常适合空间受限的应用场景。
    - 宽视场角:160°的视场角确保光线覆盖范围更广。
    - 高光学效率:11 lm/W的光效使得能源利用更加高效。
    - 多种颜色选择:提供超红、琥珀色、橙色和黄色四种颜色选项,满足不同需求。
    - 耐腐蚀性:高于EN 60068-2-60方法4的耐腐蚀性,经过增强腐蚀测试(40°C/90%RH/15ppm H2S/336小时)。

    应用案例和使用建议


    - 户外显示屏:由于具有耐候性和良好的亮度,适合用于需要长时间户外工作的显示屏。
    - 平板背光:适用于LCD显示器、手机屏幕和其他需要均匀光源的设备。
    - 信号指示灯:如开关、显示灯等,能够提供高可见度的信号指示。
    使用建议:
    - 在高湿度环境中使用时,建议进行适当的干燥处理,以避免水分影响。
    - 考虑到长时间连续运行可能产生的热量,应确保良好的散热条件,特别是在高温环境下。

    兼容性和支持


    - 兼容性:适用于所有SMT组装工艺,包括红外回流焊和TTW焊接。
    - 支持:提供详细的预处理指南,符合JEDEC Level 2标准。此外,厂商提供详尽的技术支持和维护文档,帮助客户解决使用过程中遇到的问题。

    常见问题与解决方案


    - Q:如何确定LED的颜色波长?
    - A:可以通过查看产品规格表中的“波长”参数来确认。每种颜色都有特定的波长范围,例如琥珀色LED的波长为615 nm。

    - Q:在高湿度环境中使用需要注意什么?
    - A:需要按照要求进行适当的干燥处理,并且遵循厂商提供的包装和运输指南,确保产品不受潮。

    总结和推荐


    智能LED(SmartLED®)是一款性能优越、适用范围广泛的超亮LED产品。它的小巧设计、宽泛的视场角和卓越的光效使其成为众多应用的理想选择。无论是在户外显示屏还是平板背光中,这款LED都能发挥出色的表现。我们强烈推荐用户选择智能LED,因为它不仅能满足日常应用的需求,还能为未来的扩展和升级提供坚实的基础。

Q65110A1762参数

参数
视角 160°
透镜类型 无色扩散
Vf-正向电压 2.4V
透镜形状 矩形
波长 591nm
测试电流 -
显示颜色 黄色
长*宽*高 1.3mm(长度)*800μm(宽度)
通用封装 0603
安装方式 贴片安装
应用等级 工业级

Q65110A1762厂商介绍

OSRAM是全球领先的高科技公司,专注于照明和高科技领域。公司总部位于德国慕尼黑,拥有超过110年的历史,业务遍及全球150多个国家。

OSRAM的产品主要分为三大类:照明解决方案、光电半导体和特种照明。照明解决方案包括家居照明、商业照明和城市照明等;光电半导体主要应用于汽车照明、显示屏背光和传感器等领域;特种照明则包括植物照明、医疗照明和工业照明等。

OSRAM的优势在于其创新能力、品牌影响力和全球布局。公司每年投入大量资金进行研发,拥有众多专利技术。同时,OSRAM品牌在全球享有盛誉,是照明行业的标杆。此外,公司在全球设有多个生产基地和研发中心,能够快速响应市场需求,为客户提供优质的产品和服务。

Q65110A1762数据手册

厂牌 PDF简要描述 下载
OSRAM 发光二极管 OSRAM Q65110A1762 Q65110A1762数据手册

Q65110A1762封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5000+ $ 0.0914 ¥ 0.8018
库存: 30000
起订量: 5000 增量: 5000
交货地:
最小起订量为:5000
合计: ¥ 4009
