首页  >  产品百科  >  Q65111A0257

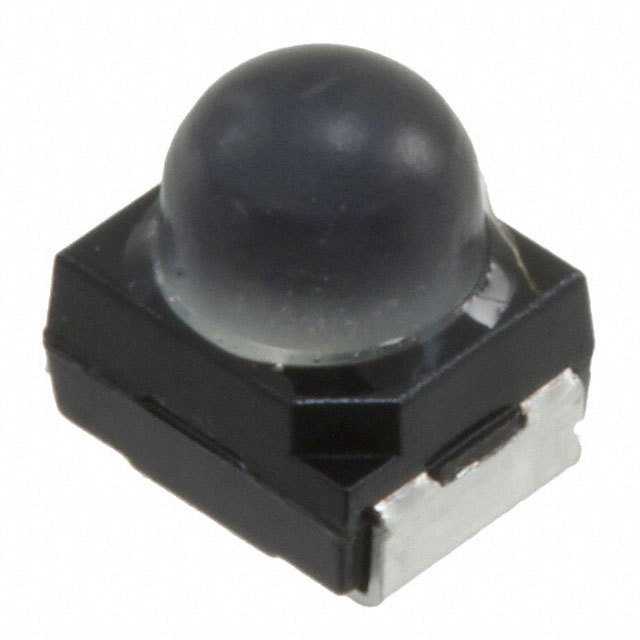

Q65111A0257

产品分类: 发光二极管
厂牌: OSRAM
产品描述: 597nm 30° 2.4V 圆形 无色 黄色 LCC 贴片安装 2.6mm(长度)*2.6mm(宽度)
供应商型号: TS-Q65111A0257
供应商: 海外现货
标准整包数: 2000
OSRAM 发光二极管 Q65111A0257

Q65111A0257概述

    LR T64F, LO T64F, LY T64F TOPLED Black Series 技术手册

    产品简介


    LR T64F, LO T64F, 和 LY T64F 是一款由 OSRAM Opto Semiconductors 生产的 TOPLED Black 系列远红外发光二极管(Far Infrared LED)。这些远红外 LED 具备黑包壳、具有聚焦效果的透镜,能够在表面贴装技术(SMT)中使用,其显著特点是高亮度且聚焦方向强。这款产品广泛应用于信息显示、交通信号灯、标记灯、信号和符号照明等领域。

    技术参数


    - 封装类型:黑色 PLCC-2 包装,透明树脂
    - 光辐射特性:
    - 波长:红光为 625 nm,橙光为 606 nm,黄光为 590 nm
    - 视角:30°
    - 热阻:280 K/W(最大)
    - 电特性:
    - 峰值波长:红色(典型值)为 634 nm,橙色(典型值)为 606 nm,黄色(典型值)为 597 nm
    - 正向电压(典型值):红光 2.05 V,橙光 2.05 V,黄光 2.20 V
    - 正向电流:最大为 50 mA
    - 工作环境:
    - 操作温度范围:-40°C 到 +100°C
    - 存储温度范围:-40°C 到 +100°C
    - 结温:最高可达 +125°C

    产品特点和优势


    - 封装特性:黑色的 PLCC-2 包装设计,提供良好的光聚焦特性。
    - 电性能:高亮度和精确的光谱特性,适合各种严格要求的应用场合。
    - 热管理:优越的热阻特性,确保产品在高负载下稳定工作。
    - 环保特性:无铅,符合 RoHS 标准,对环境友好。

    应用案例和使用建议


    LR T64F, LO T64F, 和 LY T64F 主要应用于需要高亮度和聚焦光的应用场景,如交通信号灯、信息显示板和安全标志灯。在这些应用场景中,可以通过优化散热设计来延长使用寿命。建议使用时遵循 JEDEC Level 2 的预处理条件,并根据制造商推荐的回流焊接工艺进行焊接,以确保最佳性能。

    兼容性和支持


    这些 LED 适用于所有 SMT 贴装方法,且兼容标准 12 mm 带宽的卷带包装。产品提供高达 2 kV 的静电放电(ESD)防护,并具备出色的抗腐蚀能力。厂商提供了详细的技术支持文档,帮助客户正确安装和使用这些 LED。

    常见问题与解决方案


    - 问题:光强度不足
    - 解决办法:检查是否符合推荐的焊接和安装条件;考虑增加电流至 20 mA 以提高亮度。
    - 问题:操作温度超出限制
    - 解决办法:确保在规定的温度范围内操作,避免超出 -40°C 至 +100°C 的范围。
    - 问题:焊接过程中出现质量问题
    - 解决办法:按照制造商推荐的回流焊参数进行焊接,确保焊接质量和一致性。

    总结和推荐


    LR T64F, LO T64F, 和 LY T64F TOPLED Black 系列远红外 LED 以其卓越的光辐射性能和高可靠性成为许多高要求应用的理想选择。这些 LED 在交通信号灯和信息显示系统中表现尤为出色。鉴于其优秀的性能和广泛的适用性,强烈推荐在相关领域应用这些 LED。在使用时,请务必遵循制造商提供的详细技术规范和安装指南。

Q65111A0257参数

参数
Vf-正向电压 2.4V
透镜形状 圆形
波长 597nm
测试电流 -
显示颜色 黄色
视角 30°
透镜类型 无色
长*宽*高 2.6mm(长度)*2.6mm(宽度)
通用封装 LCC
安装方式 贴片安装
应用等级 工业级

Q65111A0257厂商介绍

OSRAM是全球领先的高科技公司,专注于照明和高科技领域。公司总部位于德国慕尼黑,拥有超过110年的历史,业务遍及全球150多个国家。

OSRAM的产品主要分为三大类:照明解决方案、光电半导体和特种照明。照明解决方案包括家居照明、商业照明和城市照明等;光电半导体主要应用于汽车照明、显示屏背光和传感器等领域;特种照明则包括植物照明、医疗照明和工业照明等。

OSRAM的优势在于其创新能力、品牌影响力和全球布局。公司每年投入大量资金进行研发,拥有众多专利技术。同时,OSRAM品牌在全球享有盛誉,是照明行业的标杆。此外,公司在全球设有多个生产基地和研发中心,能够快速响应市场需求,为客户提供优质的产品和服务。

Q65111A0257数据手册

厂牌 PDF简要描述 下载
OSRAM 发光二极管 OSRAM Q65111A0257 Q65111A0257数据手册

Q65111A0257封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2000+ $ 0.1318 ¥ 1.12
4000+ $ 0.124 ¥ 1.0542
6000+ $ 0.1186 ¥ 1.0078
10000+ $ 0.1163 ¥ 0.9884
20000+ $ 0.114 ¥ 0.969
库存: 4000
起订量: 2000 增量: 2000
交货地:
最小起订量为:2000
合计: ¥ 2240
