首页  >  产品百科  >  KY DMLN31.FY-7G7H-5F-8E8G

KY DMLN31.FY-7G7H-5F-8E8G

产品分类: 发光二极管
厂牌: OSRAM
产品描述: 120° 2.95V 150mA 方形 黄色 2-SMD 贴片安装 2.75mm*2mm*700μm
供应商型号: 2981659
供应商: 海外现货
标准整包数: 5

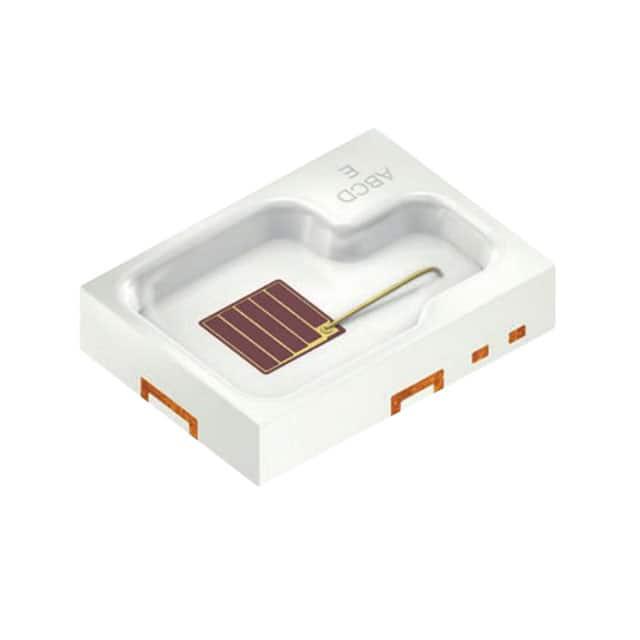

OSRAM 发光二极管 KY DMLN31.FY-7G7H-5F-8E8G

KY DMLN31.FY-7G7H-5F-8E8G概述

    SYNIOS P2720 KY DMLN31.FY LED 技术手册概述

    1. 产品简介


    SYNIOS P2720 KY DMLN31.FY 是一个紧凑型LED器件,属于SYNIOS P2720系列。这个系列通过可扩展性设计提供了在中功率和高功率范围内的最佳性能和灵活性。这种LED专为提供出色的光质而设计,适用于多种环境应用。

    2. 技术参数


    - 封装类型:SMD环氧树脂封装
    - 技术:ThinGaN (UX:3)
    - 发光角度(50% IV):120°
    - 颜色:CIE 1931标准下黄色,具体为Cx = 0.57, Cy = 0.42
    - 静电放电耐受电压:8 kV(根据ANSI/ESDA/JEDEC JS-001,HBM, Class 3B)
    - 反向电压:未设计用于反向操作
    - 最高结温:150℃
    - 最大连续正向电流:200 mA
    - 最大浪涌电流(≤10 μs,脉冲重复周期5%,环境温度25℃):750 mA
    - 热阻:实测值20-30 K/W,电测值16-24 K/W

    3. 产品特点和优势


    - ThinGaN技术:提供了卓越的光效和更稳定的光质。
    - 高光质量:在1/4 mm²芯片尺寸类别中表现最佳。
    - ESD防护:具有8 kV的ESD保护等级,符合HBM Class 3B标准。
    - 抗腐蚀性:经过测试验证,具有增强的抗腐蚀稳定性。

    4. 应用案例和使用建议


    - 应用领域:外部汽车照明、信号灯等。
    - 使用建议:推荐在标准氮气环境下进行焊接以确保焊接质量;不建议使用超声波清洗;需要根据环境条件调整烘焙工艺。

    5. 兼容性和支持


    - 兼容性:与特定标准如JEDEC J-STD-020D相兼容。
    - 支持:厂商提供详细的使用指南和维护信息。

    6. 常见问题与解决方案


    - 问题1:如何处理湿度敏感器件?
    - 解决方案:在开封后需按照JEDEC J-STD-033标准烘焙设备;避免金属接触;湿度指示卡超过一定湿度阈值时需要更换干燥剂。
    - 问题2:如何确保焊接质量?
    - 解决方案:推荐在氮气气氛下进行焊接,以提高焊点的连接质量。

    7. 总结和推荐


    SYNIOS P2720 KY DMLN31.FY LED具有出色的光质、优良的抗腐蚀性和ESD防护性能,非常适合于汽车和工业照明领域。该产品在多种应用环境中表现出色,推荐在相关项目中优先考虑使用。

KY DMLN31.FY-7G7H-5F-8E8G参数

参数
显示颜色 黄色
视角 120°
透镜类型 -
Vf-正向电压 2.95V
透镜形状 方形
波长 -
测试电流 150mA
长*宽*高 2.75mm*2mm*700μm
通用封装 2-SMD
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

KY DMLN31.FY-7G7H-5F-8E8G厂商介绍

OSRAM是全球领先的高科技公司,专注于照明和高科技领域。公司总部位于德国慕尼黑,拥有超过110年的历史,业务遍及全球150多个国家。

OSRAM的产品主要分为三大类:照明解决方案、光电半导体和特种照明。照明解决方案包括家居照明、商业照明和城市照明等;光电半导体主要应用于汽车照明、显示屏背光和传感器等领域;特种照明则包括植物照明、医疗照明和工业照明等。

OSRAM的优势在于其创新能力、品牌影响力和全球布局。公司每年投入大量资金进行研发,拥有众多专利技术。同时,OSRAM品牌在全球享有盛誉,是照明行业的标杆。此外,公司在全球设有多个生产基地和研发中心,能够快速响应市场需求,为客户提供优质的产品和服务。

KY DMLN31.FY-7G7H-5F-8E8G数据手册

厂牌 PDF简要描述 下载
OSRAM 发光二极管 OSRAM KY DMLN31.FY-7G7H-5F-8E8G KY DMLN31.FY-7G7H-5F-8E8G数据手册

KY DMLN31.FY-7G7H-5F-8E8G封装设计

查看详情并下载
Symbol
Footprint
3D Model
