SPLPL90

产品分类: 激光二极管
厂牌: OSRAM
产品描述: 905nm 30W 40A 5.3V 通孔安装 5.9mm*5.9mm*5mm
供应商型号: SCE-SPLPL90
供应商: 海外现货
标准整包数: 1
OSRAM 激光二极管 SPLPL90

SPLPL90概述

    SPL PL90 Pulsed Laser Diode 技术手册

    1. 产品简介

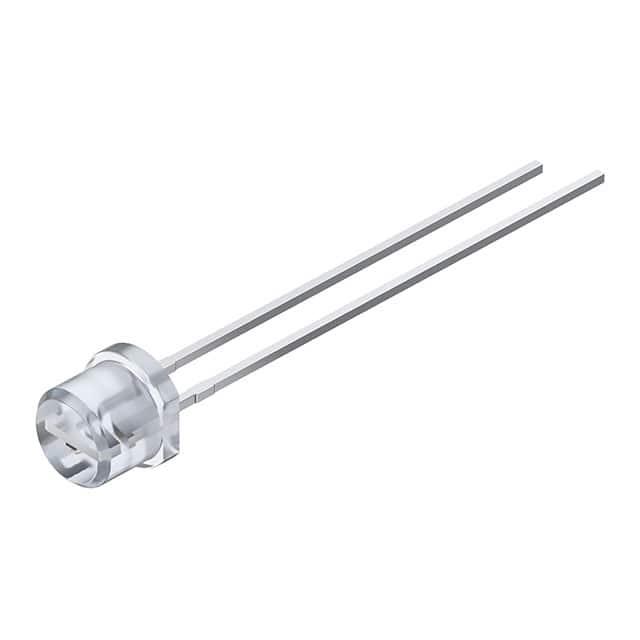

    SPL PL90 是一种径向封装(T1 3/4)的脉冲激光二极管,专为多种工业和安全应用设计。其主要功能包括高功率峰值输出和短激光脉冲支持,适用于电子产品、设备照明、高架工业、工业自动化、安全与安保及闭路电视等领域。

    2. 技术参数


    - 峰值输出功率:最高可达 30 W,标准配置为 25 W
    - 正向电流:最大 40 A
    - 脉冲宽度:(FWHM)最大 100 ns
    - 占空比:最大 0.1%
    - 反向电压:最大 3 V
    - 焊接温度:(距离外壳底部 2 mm)最大 260°C
    - 操作温度范围:最小 -40°C,最大 85°C
    - 存储温度范围:最小 -40°C,最大 100°C
    - 激光波长:典型值 905 nm
    - 光束发散角(FWHM)平行于 PN 结:典型值 9°
    - 光束发散角(FWHM)垂直于 PN 结:典型值 25°
    - 阈值电流:最小 0.5 A,典型值 0.75 A,最大 1 A
    - 上升时间:典型值 1 ns
    - 下降时间:典型值 1 ns
    - 激光孔径:200 μm x 2 μm
    - 热阻(结到环境):典型值 160 K/W

    3. 产品特点和优势


    SPL PL90 激光二极管具有以下独特优势:
    - 高性价比塑料封装:适合大批量应用
    - 广泛的温度适应性:可以在极端环境下稳定运行
    - 快速响应:上升时间和下降时间仅为 1 ns
    - 高度聚焦的激光输出:适合需要精确控制的应用

    4. 应用案例和使用建议


    - 电子设备:如 UV 固化系统,要求高精度和高可靠性的设备
    - 设备照明:如内窥镜,需要高效且稳定的光源
    - 高架工业:如机器视觉和检测系统,需长寿命和低维护成本的光源
    - 工业自动化:如光电开关和光幕,要求高速响应和稳定性的光源
    使用建议:在使用过程中应注意激光的安全性,遵循 IEC 60825-1 安全标准;保持良好的散热条件以避免过热;选择合适的驱动电路以确保输出稳定。

    5. 兼容性和支持


    SPL PL90 可以与各种控制板和电源适配器配合使用。供应商提供详尽的技术支持和维护服务,包括通过官方网站获取最新资料和技术文档。

    6. 常见问题与解决方案


    - Q: 如何正确安装?
    - A: 遵循产品手册中的安装指南,并确保焊接温度不超过最大限制。
    - Q: 如何保证激光器的稳定性?
    - A: 在操作过程中保持良好的散热条件,并选择合适的工作模式。
    - Q: 激光器的光谱如何调整?
    - A: 通过调整电流和温度来微调激光器的波长。

    7. 总结和推荐


    综上所述,SPL PL90 脉冲激光二极管具备高性能和广泛的应用潜力。其在恶劣环境下的稳定表现使其成为众多领域的理想选择。建议在高可靠性需求的应用中优先考虑该产品,并在使用时严格遵守安全规范。

SPLPL90参数

参数
波长 905nm
额定功率 30W
输入电压 5.3V
额定电流 40A
长*宽*高 5.9mm*5.9mm*5mm
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装

SPLPL90厂商介绍

OSRAM是全球领先的高科技公司,专注于照明和高科技领域。公司总部位于德国慕尼黑,拥有超过110年的历史,业务遍及全球150多个国家。

OSRAM的产品主要分为三大类:照明解决方案、光电半导体和特种照明。照明解决方案包括家居照明、商业照明和城市照明等;光电半导体主要应用于汽车照明、显示屏背光和传感器等领域;特种照明则包括植物照明、医疗照明和工业照明等。

OSRAM的优势在于其创新能力、品牌影响力和全球布局。公司每年投入大量资金进行研发,拥有众多专利技术。同时,OSRAM品牌在全球享有盛誉,是照明行业的标杆。此外,公司在全球设有多个生产基地和研发中心,能够快速响应市场需求,为客户提供优质的产品和服务。

SPLPL90数据手册

厂牌 PDF简要描述 下载
OSRAM 激光二极管 OSRAM SPLPL90 SPLPL90数据手册

SPLPL90封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 164.7944
5+ ¥ 127.3112
10+ ¥ 113.1289
25+ ¥ 108.5114
库存: 17
起订量: 2 增量: 1
交货地:
最小起订量为:1
合计: ¥ 164.79
直接购买
加入购物车
