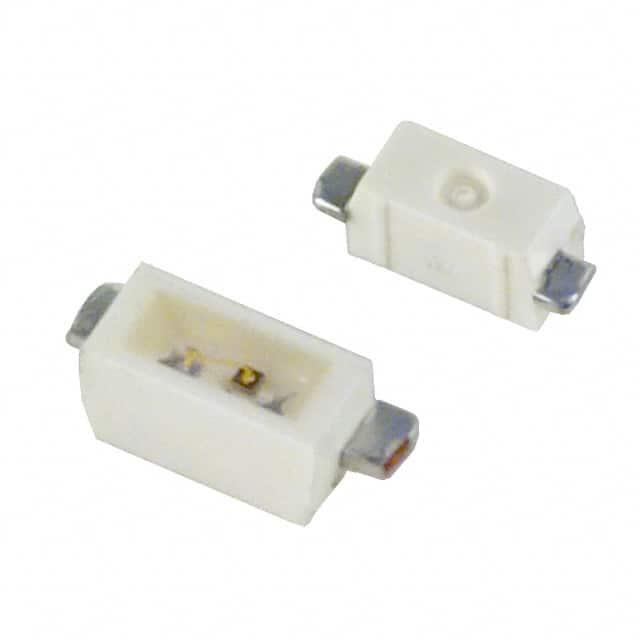

LY Y876-R2T1-26-Z

产品分类: 发光二极管
厂牌: OSRAM
产品描述: 591nm 120° 2V 20mA 带平顶,矩形 透明 无色,黄色 SMD 标准安装,贴片安装 2.2mm*1.2mm*1.2mm
供应商型号: 720-LYY876R2T126Z
供应商: Mouser
标准整包数: 1
OSRAM 发光二极管 LY Y876-R2T1-26-Z

LY Y876-R2T1-26-Z概述


    产品简介


    产品类型:Hyper Micro SIDELED® 系列超亮LED
    主要功能:提供广泛的光束角,适用于信号灯、背光、汽车照明等多个应用领域。
    应用领域:包括但不限于信号灯、LCD背光、键盘照明、广告照明及汽车内部照明(如收音机背光)。

    技术参数


    - 颜色:超级红(633 nm)、琥珀色(615 nm)、橙色(606 nm)、黄色(587 nm)
    - 发光角度:全角120度(拉姆波特辐射体)
    - 光学效率:黄色、橙色和琥珀色为9 lm/W,红色为5 lm/W
    - 最高额定值:
    - 工作温度范围:-40°C至+100°C
    - 存储温度范围:-40°C至+100°C
    - 最大正向电流:30 mA
    - 最大脉冲电流:200 mA
    - 电源要求:
    - 正向电压:1.8-2.4V
    - 反向电压:12V
    - 热阻:
    - 结到环境:630 K/W
    - 结到焊点:350 K/W

    产品特点和优势


    - 紧凑设计:采用白色SMT封装,适合各种表面贴装技术(SMT),便于集成。
    - 卓越的视角:具有极宽的视角(120°),适用于光线导管耦合和信号指示。
    - 多种颜色选择:提供红、黄、橙、琥珀色等多种颜色选择,满足不同需求。
    - 高可靠性:ESD防护等级高达2 kV,具备卓越的抗腐蚀能力。
    - 环保认证:铅-free,符合RoHS标准。

    应用案例和使用建议


    应用案例:在汽车仪表盘背景灯的应用中,这款LED可以提供均匀的亮度和高效率的光源,增强夜间驾驶的安全性。在手机背光应用中,可实现高效且低功耗的背光效果。
    使用建议:
    - 温度管理:建议对散热进行优化,以保持LED的工作温度在安全范围内。
    - 驱动电路:为了确保最佳效果,建议使用恒流驱动电路来控制电流。
    - 布局设计:合理布局LED,使其光分布更均匀,减少暗区或亮点。

    兼容性和支持


    - 兼容性:此系列LED广泛兼容各种电路板设计和SMT贴装设备,确保灵活组装。
    - 支持:供应商提供详尽的技术文档、安装指南和售后服务,以便客户能够顺利安装和使用。

    常见问题与解决方案


    1. Q:LED发光强度不稳定?
    - A:检查驱动电流是否稳定,确保使用恒流驱动电路,并确保电路接线无误。
    2. Q:LED出现烧毁现象?
    - A:检查是否超过了最大额定电流值。确保LED工作在安全电流范围内。
    3. Q:LED色彩偏差较大?
    - A:核实制造批次是否一致,确保在同一批次内安装。如有必要,联系技术支持进行更详细的指导。

    总结和推荐


    综上所述,这款Hyper Micro SIDELED® 系列LED凭借其卓越的视角、高效率和良好的环境适应性,在多个应用领域表现优异。其环保特性也使得它成为可持续发展项目的理想选择。推荐在需要高亮度和宽视角的应用中使用此款LED。对于追求高性能和可靠性的项目,这款LED将是明智的选择。

LY Y876-R2T1-26-Z参数

参数
Vf-正向电压 2V
透镜形状 带平顶,矩形
波长 591nm
测试电流 20mA
显示颜色 无色,黄色
视角 120°
透镜类型 透明
长*宽*高 2.2mm*1.2mm*1.2mm
通用封装 SMD
安装方式 标准安装,贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

LY Y876-R2T1-26-Z厂商介绍

OSRAM是全球领先的高科技公司,专注于照明和高科技领域。公司总部位于德国慕尼黑,拥有超过110年的历史,业务遍及全球150多个国家。

OSRAM的产品主要分为三大类:照明解决方案、光电半导体和特种照明。照明解决方案包括家居照明、商业照明和城市照明等;光电半导体主要应用于汽车照明、显示屏背光和传感器等领域;特种照明则包括植物照明、医疗照明和工业照明等。

OSRAM的优势在于其创新能力、品牌影响力和全球布局。公司每年投入大量资金进行研发,拥有众多专利技术。同时,OSRAM品牌在全球享有盛誉,是照明行业的标杆。此外,公司在全球设有多个生产基地和研发中心,能够快速响应市场需求,为客户提供优质的产品和服务。

LY Y876-R2T1-26-Z数据手册

厂牌 PDF简要描述 下载
OSRAM 发光二极管 OSRAM LY Y876-R2T1-26-Z LY Y876-R2T1-26-Z数据手册

LY Y876-R2T1-26-Z封装设计

查看详情并下载
Symbol
Footprint
3D Model
