BPW 34 S-Z

产品分类: 光电传感器
厂牌: OSRAM
产品描述: 850nm 20ns SMD-2 贴片安装,黏合安装 4.5mm*4mm*1.2mm
供应商型号: 1212745
供应商: 海外现货
标准整包数: 5

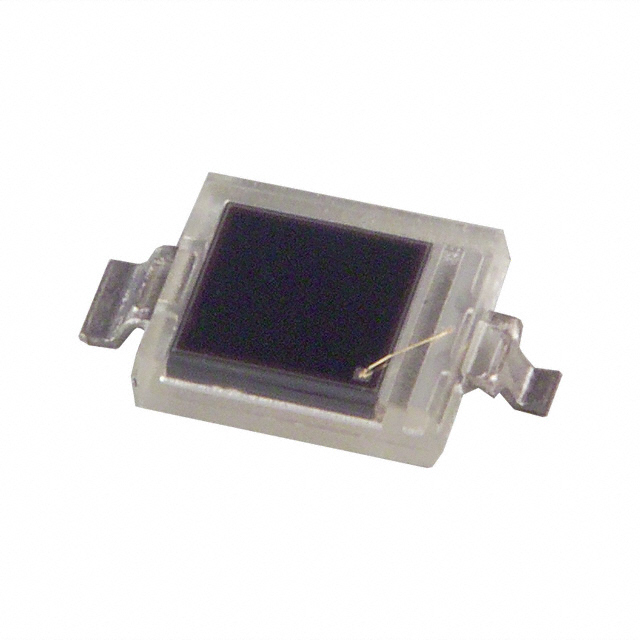

OSRAM 光电传感器 BPW 34 S-Z

BPW 34 S-Z概述

    BPW 34 硅PIN光电二极管技术手册

    产品简介


    BPW 34 是一款硅PIN光电二极管,采用表面贴装(SMT)封装和反向直翼型(Reverse Gullwing)封装。该产品主要用于光断续器(光遮断器)、红外遥控、工业电子等领域,能够实现对不同波长的光线进行敏感检测,是许多光电应用的理想选择。

    技术参数


    BPW 34 系列光电二极管的主要技术参数如下:
    - 工作温度范围:存储和操作温度范围为 -40°C 至 +100°C。
    - 反向电压:最大反向电压为 32V。
    - 总功耗:在环境温度为 25°C 下的最大功耗为 150mW。
    - 光谱灵敏度:在 400nm 至 1100nm 波长范围内,灵敏度最高可达 80 nA/Ix。
    - 最大响应波长:最大光谱灵敏度波长为 850nm。
    - 辐射敏感面积:有效光敏区域面积为 7.00mm²。
    - 半角:±60°。
    - 暗电流:在 10V 反向电压下,暗电流小于等于 30nA。
    - 开路电压:在 1000Ix 照度下,开路电压为 365mV。
    - 短路电流:在 1000Ix 照度下,短路电流为 80μA。
    - 开关时间:典型开关时间为 20ns。
    - 通态电压:正向电压为 1.3V。
    - 电容:在 1MHz 频率下,电容为 72pF。

    产品特点和优势


    BPW 34 系列光电二极管具有以下显著特点和优势:
    - 高灵敏度:适用于 400nm 至 1100nm 波长范围内的多种应用。
    - 快速响应:典型的开关时间为 20ns,适合高速光电转换需求。
    - 高密度封装:采用 DIL 塑料封装,便于安装且高度集成。
    - 焊接适应性:BPW 34 S 和 BPW 34 S (E9087) 版本可承受蒸汽相焊和红外回流焊工艺(JEDEC Level 4),适用于多种焊接工艺。

    应用案例和使用建议


    BPW 34 系列光电二极管广泛应用于各种光电系统中,具体包括:
    - 光断续器:适用于多种光电测量和控制应用。
    - 红外遥控:常用于家电和消费电子产品的遥控系统。
    - 工业电子:用于自动化生产线的传感器系统。
    - 控制和驱动电路:在需要精确控制光信号的应用中表现优异。
    使用建议:
    - 在设计光断续器时,注意调整光敏区与发射光源的位置,确保光照均匀。
    - 对于红外遥控应用,可考虑在不同环境光条件下测试其灵敏度,以优化整体性能。
    - 在使用过程中,需关注系统的散热设计,避免因高温导致光电二极管性能下降。

    兼容性和支持


    BPW 34 系列光电二极管与其他电子元件具有良好的兼容性,特别是与其封装类型相同的组件。OSRAM 提供全面的技术支持和售后服务,包括设计咨询、技术支持热线等。

    常见问题与解决方案


    - 问题:BPW 34 的温度系数较高,如何处理?
    - 解决方案:在设计时考虑温补电路,如使用热敏电阻来抵消温度变化带来的影响。

    - 问题:如何改善开路电压和短路电流?
    - 解决方案:优化光敏区的设计和材料选择,增强对特定波长的吸收能力。

    总结和推荐


    综上所述,BPW 34 系列光电二极管凭借其出色的灵敏度、快速响应时间和高度集成性,成为众多光电应用的首选。其在工业自动化、家用电器和消费电子领域的广泛应用证明了其可靠性和市场竞争力。因此,强烈推荐 BPW 34 系列光电二极管用于各类光电传感器和控制系统中。

BPW 34 S-Z参数

参数
输出类型 -
光源 -
颜色感应 -
感应距离 -
最大工作供电电压 -
波长 850nm
响应时间 20ns
最小工作供电电压 -
感应方式 -
长*宽*高 4.5mm*4mm*1.2mm
通用封装 SMD-2
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

BPW 34 S-Z厂商介绍

OSRAM是全球领先的高科技公司,专注于照明和高科技领域。公司总部位于德国慕尼黑,拥有超过110年的历史,业务遍及全球150多个国家。

OSRAM的产品主要分为三大类:照明解决方案、光电半导体和特种照明。照明解决方案包括家居照明、商业照明和城市照明等;光电半导体主要应用于汽车照明、显示屏背光和传感器等领域;特种照明则包括植物照明、医疗照明和工业照明等。

OSRAM的优势在于其创新能力、品牌影响力和全球布局。公司每年投入大量资金进行研发,拥有众多专利技术。同时,OSRAM品牌在全球享有盛誉,是照明行业的标杆。此外,公司在全球设有多个生产基地和研发中心,能够快速响应市场需求,为客户提供优质的产品和服务。

BPW 34 S-Z数据手册

厂牌 PDF简要描述 下载
OSRAM 光电传感器 OSRAM BPW 34 S-Z BPW 34 S-Z数据手册

BPW 34 S-Z封装设计

查看详情并下载
Symbol
Footprint
3D Model
