BPW34FAS

产品分类: 光电传感器
厂牌: OSRAM
产品描述: 880nm 20ns 贴片安装,黏合安装
供应商型号: 475-BPW34FASTR-ND
供应商: Digi-Key
标准整包数: 1

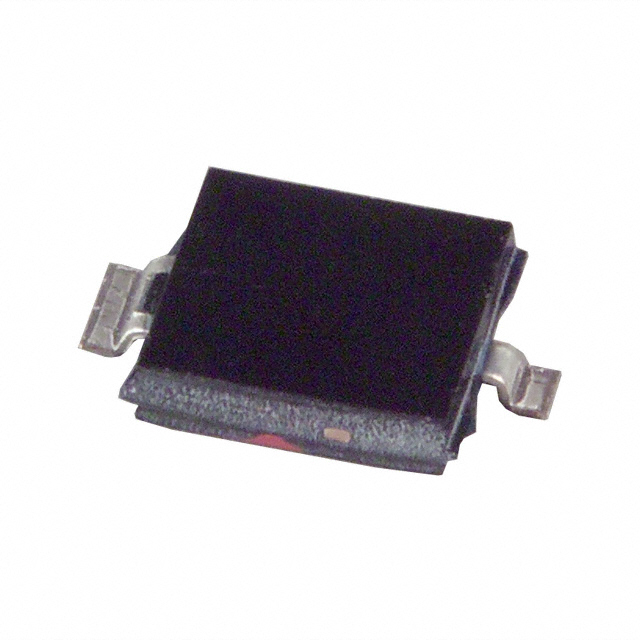

OSRAM 光电传感器 BPW34FAS

BPW34FAS概述

    BPW 34 FA/Si-PIN-Fotodiode 技术手册

    1. 产品简介


    BPW 34 FA/Si-PIN-Fotodiode 是一种硅PIN光电二极管,适用于红外遥控系统(如电视机和收音机)、视频录像机和其他设备的遥控。此外,该产品也适用于光栅开关(用于直流和交流操作)。此光电二极管具有反向焊盘引线设计,适用于表面贴装技术和反向鸥翼型封装。

    2. 技术参数


    工作温度范围:
    - 操作和存储温度范围:-40°C 至 +100°C
    电气特性:
    - 反向电压(VR):16 V (≤ 32 V)
    - 功耗(Ptot):150 mW
    - 光电流(Ip):50 µA (≥ 40 µA)
    - 最大敏感波长(λS max):880 nm
    - 敏感光谱范围(S = 10% of Smax):730 nm 至 1100 nm
    - 辐照面积(A):7.00 mm²
    - 光电二极管尺寸(L × B):2.65 mm × 2.65 mm
    - 开路电压(VO):320 mV (≥ 250 mV)
    其他参数:
    - 短路电流(ISC):23 µA
    - 上升和下降时间(tr, tf):20 ns
    - 正向电压(VF):1.3 V
    - 电容(C0):72 pF
    - 信噪比(NEP):3.9 × 10⁻¹⁴ W/Hz
    - 检测极限(D):6.8 × 10¹² cm Hz/W

    3. 产品特点和优势


    BPW 34 FA/Si-PIN-Fotodiode 具有多种独特功能和优势:
    - 高灵敏度: 在830至880纳米波长范围内特别适合,能够高效检测红外信号。
    - 快速响应: 短的上升和下降时间(典型值为20纳秒),使得它非常适合高速操作。
    - 高集成度: 采用高密度塑料封装,适合密集布置的应用。
    - 耐热性: 宽广的工作温度范围,使其能在多种环境条件下稳定运行。
    - 兼容性: 支持蒸汽相焊接和红外回流焊接,便于自动化生产流程。

    4. 应用案例和使用建议


    BPW 34 FA/Si-PIN-Fotodiode 在多个应用场合中表现优异,例如:
    - 红外遥控: 适用于控制各种电子设备,如电视、收音机和录像机。
    - 光栅开关: 适用于检测不同类型的光线,包括直流和交流操作。
    使用建议:
    - 确保安装在适当的环境中,以避免超出工作温度范围。
    - 尽量减少外部电磁干扰,以提高其信号接收能力。
    - 考虑到功耗限制,在选择电路配置时需要慎重考虑。

    5. 兼容性和支持


    BPW 34 FA/Si-PIN-Fotodiode 支持多种封装方式,包括表面贴装技术和反向鸥翼型封装。该产品可以与多种焊接技术兼容,确保在自动化生产线上使用时的灵活性和可靠性。此外,OSRAM Opto Semiconductors GmbH & Co. OHG 提供全面的技术支持和售后服务,帮助用户解决任何可能出现的问题。

    6. 常见问题与解决方案


    - 问题: 光电流过低。
    - 解决方法: 检查光源强度和波长是否在敏感范围内,调整光照条件。
    - 问题: 反向电压不稳定。
    - 解决方法: 检查电路接线和焊接点,确保没有短路或开路。
    - 问题: 功耗过高。
    - 解决方法: 重新检查电路配置,降低供电电压或电流。

    7. 总结和推荐


    综上所述,BPW 34 FA/Si-PIN-Fotodiode 是一款高精度、高性能的光电二极管,具备宽广的波长敏感范围、快速响应时间和高集成度等特点。其在红外遥控和光栅开关应用中的表现尤为出色。鉴于其卓越的功能和广泛的应用领域,我们强烈推荐这款产品给对红外信号处理有需求的工程师和技术人员。

BPW34FAS参数

参数
最小工作供电电压 -
光源 -
响应时间 20ns
颜色感应 -
感应方式 -
最大工作供电电压 -
波长 880nm
输出类型 -
感应距离 -
4.5mm(Max)
4mm(Max)
1.3mm(Max)
安装方式 贴片安装,黏合安装
应用等级 工业级
零件状态 停产
包装方式 散装,卷带包装

BPW34FAS厂商介绍

OSRAM是全球领先的高科技公司,专注于照明和高科技领域。公司总部位于德国慕尼黑,拥有超过110年的历史,业务遍及全球150多个国家。

OSRAM的产品主要分为三大类:照明解决方案、光电半导体和特种照明。照明解决方案包括家居照明、商业照明和城市照明等;光电半导体主要应用于汽车照明、显示屏背光和传感器等领域;特种照明则包括植物照明、医疗照明和工业照明等。

OSRAM的优势在于其创新能力、品牌影响力和全球布局。公司每年投入大量资金进行研发,拥有众多专利技术。同时,OSRAM品牌在全球享有盛誉,是照明行业的标杆。此外,公司在全球设有多个生产基地和研发中心,能够快速响应市场需求,为客户提供优质的产品和服务。

BPW34FAS数据手册

厂牌 PDF简要描述 下载
OSRAM 光电传感器 OSRAM BPW34FAS BPW34FAS数据手册

BPW34FAS封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
3000+ $ 0.539 ¥ 4.5548
4500+ $ 0.5252 ¥ 4.4378
10500+ $ 0.5009 ¥ 4.2329
15000+ $ 0.4924 ¥ 4.1605
库存: 0
起订量: 3000 增量: 1
交货地:
最小起订量为:3000
合计: ¥ 0
