OSD1-E

产品分类: 光电传感器
产品描述: OSI Optoelectronics 光电二极管, OSD系列, 550nm, 检测红外
供应商型号: 1837123
供应商: 海外现货
标准整包数: 10

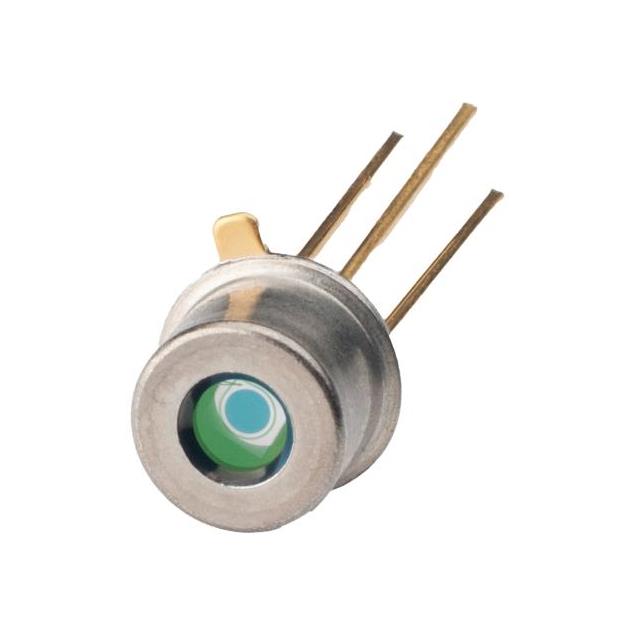

OSI OPTOELECTRONICS 光电传感器 OSD1-E

OSD1-E概述

    光电二极管系列产品E系列:Eye Response Detectors

    产品简介


    Series E光电二极管是具有高色彩校正滤镜的蓝色增强型探测器,其光谱响应接近人眼视觉曲线。除了标准的E系列光电二极管,OSI Optoelectronics还可以提供各种带有不同光学滤镜的光电二极管。这些光电二极管可以用于低照度监测、可见光测量仪器和显示器亮度调节等领域。

    技术参数


    | 参数 | 基本型号 | 活跃区域尺寸 (mm²) | 响应度 (nA/Lux) | 暗电流 (nA) | NEP (WHz⁻¹/²) | 电容 (pF) | 旁路电阻 (MΩ) | 反向电压 (DC) | 温度范围 (℃) |
    ||
    | OSD1-E | 1 | 1 x 1 | 2.2 | 0.2 | 1.5 x 10⁻¹⁴ | 35 | 7 | 250 | -25 ~ +85 |
    | OSD3-E | 3 | 2.5 x 1.2 | 6.6 | 0.5 | 1.8 x 10⁻¹⁴ | 80 | 20 | 100 | -40 ~ +120 |
    | OSD5-E | 5 | 2.5 φ | 11 | 0.5 | 1.9 x 10⁻¹⁴ | 130 | 35 | 100 | -40 ~ +120 |
    | OSD15-E | 15 | 3.8 x 3.8 | 33 | 2 | 5.2 x 10⁻¹⁴ | 390 | 80 | 50 | -40 ~ +120 |
    | OSD60-E | 100 | 11.3 φ 30 | 56 | 8 | 1.2 x 10⁻¹³ | 2500 | 520 | 2 | -40 ~ +120 |

    产品特点和优势


    - 人眼响应:光谱响应近似人眼视觉曲线,适合各种光度测量应用。
    - TO封装:采用坚固耐用的TO封装,易于安装且防护等级高。
    - 广泛应用:适用于多种领域,如光度学、医疗设备、化学分析等。

    应用案例和使用建议


    - 光度学测量:在实验室环境中用于精确测量光照强度,可选配不同波长的滤镜。
    - 医疗设备:用于眼科设备中,确保对人类眼睛敏感度的精确模拟。
    - 化学分析:用于监测反应容器内的光强度变化,以评估化学反应进程。
    使用建议:在安装过程中,避免硬物冲击和直接暴露于强光源下,建议清洁窗口时使用光学级布/纸巾,保持适当的存储温度和湿度水平。

    兼容性和支持


    Series E光电二极管与各类电路板及插座兼容。OSI Optoelectronics为购买客户提供详尽的技术支持和服务保障,如需要定制化产品,可通过电话或网站联系其销售和技术支持团队。

    常见问题与解决方案


    1. 如何正确安装光电二极管?
    - 避免形成过大的力矩,在焊接前请先咨询公司。
    - 焊接时使用30瓦以下的焊铁,温度不超过300℃。
    2. 如何防止静电损坏?
    - 在拆包和使用时,应采取防静电措施,保持环境干燥。
    - 将产品存放在符合规定的包装袋内。
    3. 如何清洁窗口?
    - 使用异丙醇酒精擦拭,并确保使用柔软的光学级布或纸巾。

    总结和推荐


    Series E光电二极管系列凭借其卓越的性能、广泛的应用范围以及良好的兼容性,成为市场上备受推崇的产品。其人眼响应特性使其特别适合于光度测量和显示控制应用。如果您正在寻找一种高性能、可靠的光电二极管解决方案,强烈推荐您选择Series E光电二极管。

OSD1-E参数

参数
最大工作供电电压 -
感应方式 -
响应时间 -
感应距离 -
输出类型 -
最小工作供电电压 -
波长 550nm
光源 -
颜色感应 -
长*宽*高 5.08mm(高度)
通用封装 TO-18-2
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 托盘

OSD1-E厂商介绍

OSI Optoelectronics是一家领先的光电子组件制造商,专注于为全球客户提供高质量的光电子解决方案。公司主营产品包括光发射器、光接收器、光模块和光纤传感器等,广泛应用于通信、工业、医疗、科研等领域。

OSI Optoelectronics的产品分类主要包括:
1. 光发射器:包括激光器、LED等,用于光信号的发射。
2. 光接收器:包括光电二极管、光电晶体管等,用于光信号的接收。
3. 光模块:集成光发射器和光接收器,实现光信号的传输和接收。
4. 光纤传感器:利用光纤技术实现温度、压力等物理量的测量。

OSI Optoelectronics的优势在于:
1. 技术创新:公司拥有强大的研发团队,不断推出创新产品,满足市场需求。
2. 质量保证:严格的质量控制体系,确保产品的可靠性和稳定性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 快速响应:快速响应客户需求,提供及时的技术支持和售后服务。

OSD1-E数据手册

厂牌 PDF简要描述 下载
OSI OPTOELECTRONICS 光电传感器 OSI OPTOELECTRONICS OSD1-E OSD1-E数据手册

OSD1-E封装设计

查看详情并下载
Symbol
Footprint
3D Model
