QD7-0-SD

产品分类: 光电传感器
产品描述: 900nm 10ns 通孔安装,顶部安装 3.302mm(高度)
供应商型号: N-QD7-0-SD
供应商: 云汉优选
标准整包数: 1

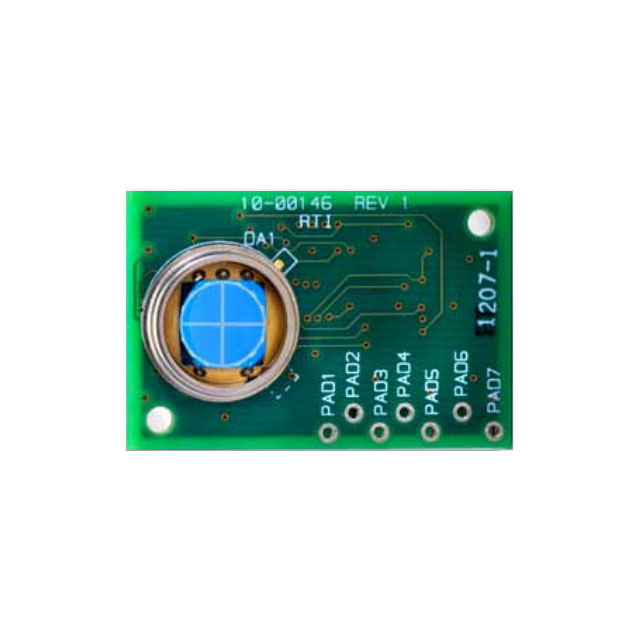

OSI OPTOELECTRONICS 光电传感器 QD7-0-SD

QD7-0-SD概述

    Sum and Difference Amplifier Modules 技术手册

    产品简介


    Sum and Difference Amplifier Modules(求和差分放大器模块)是一种高性能光电探测设备,主要用于光束定位、目标检测和引导系统等应用。它们采用四象限光电二极管阵列设计,提供两个差分信号和一个求和信号。这些模块能够根据光电二极管感应到的光强度差异输出相应的电压信号,从而实现高精度的光束对齐和位置测量。

    技术参数


    以下是该产品的主要技术规格:
    - 输入电源电压(Vcc):最小为±4.5V,典型值为±15V,最大为±18V。
    - 光电二极管偏置电压:VPDBIAS = 0 到 +Vcc;绝对最大值为 +Vcc。
    - 最大输出电压:正向最大值为(+Vcc - 3V),负向最大值为(-Vcc + 3V)。
    - 环境温度范围:0至70℃。
    - 噪声水平:理论噪声为15 nV/Hz½。
    - 频率响应:-3dB时的频率响应为,在VPDBIAS = 0V时为120kHz(880nm),在VPDBIAS = 15V时为250kHz(880nm)。
    - 最大上升速率:10V/μs。
    - 输出电流限制:25mA。

    产品特点和优势


    1. 精确的光束对齐:通过差分和求和信号,实现非常精确的光束对齐。
    2. 广泛的应用范围:适用于光束定位、光束中心校准、目标检测及引导系统等多种应用。
    3. 高性能的技术指标:如低噪声、高频率响应和快速上升速率等,保证了出色的性能。

    应用案例和使用建议


    - 光束定位:例如,在激光定位系统中,通过监测光束的偏差来调整其位置。
    - 目标检测:在导弹导引头中,通过分析光束的强度分布来识别目标。
    使用建议:
    1. 避免暴露在高光照环境中:特别是避免接触钨光源或阳光。
    2. 注意静电防护:尤其是在处理集成芯片器件时要特别小心。

    兼容性和支持


    这些模块与大多数常见的电路板安装标准兼容,确保易于集成到现有系统中。此外,制造商提供了全面的技术支持,包括详细的操作手册和常见问题解答,以帮助用户解决问题。

    常见问题与解决方案


    1. 问题:如何处理在运输过程中可能受到的物理冲击?
    解决办法:确保在运输过程中使用带有防震垫的包装容器。
    2. 问题:如果需要修改引脚间距,应如何操作?
    解决办法:请在形成产品引脚之前联系制造商的应用工程师进行指导。

    总结和推荐


    Sum and Difference Amplifier Modules 是一款性能卓越的光电探测器模块,适用于多种工业和科研应用。其精准的光束对齐能力、广泛的适用性和详细的用户指南使其在市场上具有很高的竞争力。我们强烈推荐使用这款产品,特别是在需要高精度光束控制和位置测量的应用场景中。

QD7-0-SD参数

参数
最大工作供电电压 -
响应时间 10ns
感应距离 -
最小工作供电电压 -
颜色感应 -
波长 900nm
光源 -
感应方式 -
输出类型 -
长*宽*高 3.302mm(高度)
安装方式 通孔安装,顶部安装
应用等级 工业级
零件状态 在售
包装方式 散装

QD7-0-SD厂商介绍

OSI Optoelectronics是一家领先的光电子组件制造商,专注于为全球客户提供高质量的光电子解决方案。公司主营产品包括光发射器、光接收器、光模块和光纤传感器等,广泛应用于通信、工业、医疗、科研等领域。

OSI Optoelectronics的产品分类主要包括:
1. 光发射器:包括激光器、LED等,用于光信号的发射。
2. 光接收器:包括光电二极管、光电晶体管等,用于光信号的接收。
3. 光模块:集成光发射器和光接收器,实现光信号的传输和接收。
4. 光纤传感器:利用光纤技术实现温度、压力等物理量的测量。

OSI Optoelectronics的优势在于:
1. 技术创新:公司拥有强大的研发团队,不断推出创新产品,满足市场需求。
2. 质量保证:严格的质量控制体系,确保产品的可靠性和稳定性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 快速响应:快速响应客户需求,提供及时的技术支持和售后服务。

QD7-0-SD数据手册

厂牌 PDF简要描述 下载
OSI OPTOELECTRONICS 光电传感器 OSI OPTOELECTRONICS QD7-0-SD QD7-0-SD数据手册

QD7-0-SD封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 522.2408 ¥ 4439.0468
库存: 2
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 4439.04
