OIS-330-1550p-X-TU

产品分类: 发光二极管
厂牌: OSA OPTO LIGHT
产品描述: OSA Opto 红外发光二极管, OIS-330系列, 1550nm波长
供应商型号: 1736314
供应商: 欧时
标准整包数: 1

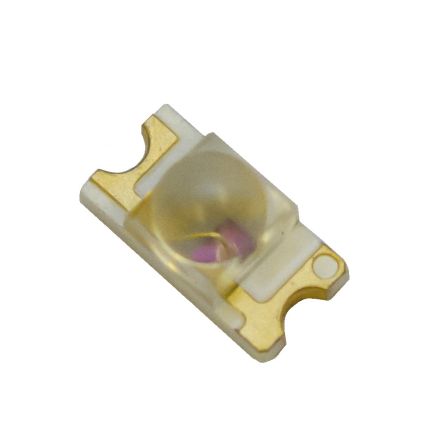

OSA OPTO LIGHT 发光二极管 OIS-330-1550p-X-TU

OIS-330-1550p-X-TU概述


    产品简介


    型号:OIS-330 1550p
    基本介绍:OIS-330 1550p是一款红外发光二极管(Infrared LED),封装尺寸为1206,具有侧面透镜,适用于多种电子设备中。该产品主要用于光电应用,如安防监控、遥控设备、工业自动化和医疗设备等领域。其独特之处在于高精度的光电转换能力,能够提供稳定的红外光源。

    技术参数


    - 封装:1206(3.2 mm × 1.6 mm × 1.9 mm)
    - 视角:40°
    - 电气特性:
    - 发射颜色:红外
    - 正向电压:0.72 V 至 1.05 V(IF = 50 mA)
    - 峰值波长:1550 nm(IF = 50 mA)
    - 半峰全宽:140 nm(IF = 50 mA)
    - 辐射强度:0.45 mW/sr 至 1.05 mW/sr(IF = 50 mA)
    - 反向电流:100 μA(UR = 5 V)
    - 最大额定值:
    - 正向电流:70 mA
    - 脉冲正向电流:200 mA(脉冲时间 ≤ 100 μs,脉冲占空比 = 1:10)
    - 反向电压:5 V
    - 热阻:450 K/W
    - 工作温度:-40°C 至 +85°C
    - 存储温度:-40°C 至 +85°C

    产品特点和优势


    - 视角:40°的宽视角设计使得OIS-330 1550p可以广泛应用于需要大面积覆盖的应用场景。
    - 封装尺寸:1206封装,尺寸仅为3.2 mm × 1.6 mm × 1.9 mm,非常适合空间受限的设计需求。
    - 高辐射强度:0.45 mW/sr至1.05 mW/sr的辐射强度提供了稳定的红外光源,满足各种光电检测和通信的需求。
    - 低功耗:正向电压范围仅为0.72 V至1.05 V,且峰值波长稳定在1550 nm,适合各种低功耗应用。
    - 环保合规:产品符合RoHS和REACH标准,无铅焊锡可焊性好,镀金焊盘。

    应用案例和使用建议


    应用案例:
    - 安防监控系统:红外LED可用于夜视摄像头的光源,增强在黑暗环境下的可视范围。
    - 遥控设备:用于电视机、空调等设备的遥控器中,确保信号传输稳定可靠。
    - 工业自动化:工厂内的自动检测设备,通过红外光的投射实现精准检测。
    使用建议:
    - 安装位置:选择视角覆盖目标区域的最佳位置,确保红外光能够全面照射到需要监测的区域。
    - 供电稳定性:确保电源供应稳定,避免电压波动对红外光源的亮度造成影响。
    - 散热设计:由于热阻较高,设计时需注意良好的散热措施,以防止长时间工作导致的过热问题。

    兼容性和支持


    - 兼容性:OIS-330 1550p可与大多数现代电路板兼容,适用于各种焊接工艺。对于不同国家和地区,可以根据需求选择不同的包装形式,如带状包装或托盘包装。
    - 技术支持:OSA Opto Light GmbH提供全面的技术支持,包括产品选型指导、应用开发支持以及售后维护服务。如有任何问题,可通过官方网站或客服热线获取帮助。

    常见问题与解决方案


    1. 问题: LED光源不亮。
    - 解决方案:检查电路连接是否正确,确认电源电压是否达到要求。

    2. 问题: 红外光强度不稳定。
    - 解决方案:调整电路中的电容和电阻值,以确保电流和电压的稳定性。
    3. 问题: 长期使用后亮度降低。
    - 解决方案:定期进行电路检查,必要时更换新的红外LED以保证系统的可靠性。

    总结和推荐


    综合评估:
    - 主要优点:OIS-330 1550p具有稳定的光电特性,宽广的视角,小巧的封装尺寸和高兼容性。其高辐射强度和环保特性使其成为众多光电应用的理想选择。
    - 推荐意见:我们强烈推荐使用OIS-330 1550p作为高性能红外光源,在安防、遥控及工业自动化等领域有显著的优势。其卓越的性能和可靠性将极大地提升整体系统的效能和稳定性。

OIS-330-1550p-X-TU参数

参数
透镜形状 圆顶
波长 1.55μm
测试电流 -
显示颜色 -
视角 -
透镜类型 -
Vf-正向电压 -
长*宽*高 3.2mm*1.6mm*1.2mm
通用封装 1206
安装方式 贴片安装

OIS-330-1550p-X-TU厂商介绍

OSA Opto Light是一家领先的光学元件和激光系统制造商,专注于为科研、工业和医疗领域提供高质量的产品和服务。公司主营产品包括激光器、光学元件、光纤组件和激光系统等,广泛应用于材料加工、生物医学、通信、科研和*事等领域。

OSA Opto Light的优势在于:

1. 技术创新:公司不断研发新技术,以满足不同行业的需求,保持在光学领域的领先地位。

2. 产品质量:公司严格把控产品质量,确保为客户提供高性能、高可靠性的产品。

3. 定制服务:公司提供定制化服务,根据客户需求设计和制造特定产品,满足客户的个性化需求。

4. 客户支持:公司提供全面的技术支持和售后服务,帮助客户解决技术问题,提高客户满意度。

5. 合作伙伴:公司与多家知名企业和研究机构建立了合作关系,共同推动光学技术的发展和应用。

OIS-330-1550p-X-TU数据手册

厂牌 PDF简要描述 下载
OSA OPTO LIGHT 发光二极管 OSA OPTO LIGHT OIS-330-1550p-X-TU OIS-330-1550p-X-TU数据手册

OIS-330-1550p-X-TU封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 18.603 ¥ 157.1957
25+ $ 18.1916 ¥ 153.7194
50+ $ 17.806 ¥ 150.4603
库存: 3
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 157.19
