首页  >  产品百科  >  OIS-170-775-X-T

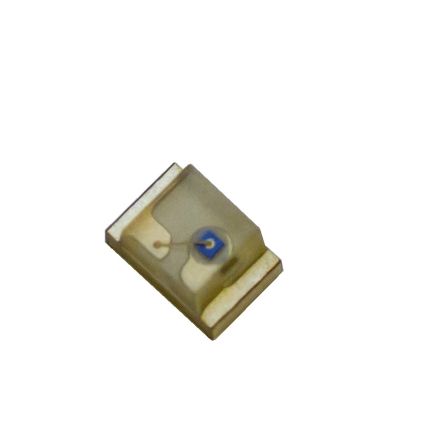

OIS-170-775-X-T

产品分类: 发光二极管
厂牌: OSA OPTO LIGHT
产品描述: OSA Opto 红外发光二极管, OIS-170系列, 775nm波长
供应商型号: 1736317
供应商: 海外现货
标准整包数: 10
OSA OPTO LIGHT 发光二极管 OIS-170-775-X-T

OIS-170-775-X-T概述

    电子元器件技术手册:红外OIS-170 775(0805封装)



    产品简介




    红外OIS-170 775 是一款0805封装的红外发光二极管(Infrared LED),具备出色的光电性能和广泛的适用性。此型号适用于多种光传感、光通信和光电控制领域的应用,例如遥控器、传感器模块、安防系统及自动化设备。红外LED以其非接触式操作和高可靠性成为许多现代电子设备不可或缺的一部分。


    技术参数




    以下是红外OIS-170 775的具体技术参数:

    | 参数 | 符号 | 条件 | 最小值 | 典型值 | 最大值 | 单位 |
    |---------------------|----------------|--------------|----------|---------|---------|------|
    | 发射颜色 | - | - | - | 红外光 | - | - |
    | 正向电压 | Uf | If=50mA | 1.76V | 2.10V | - | V |
    | 峰值波长 | λP | If=50mA | 765nm | 775nm | 785nm | nm |
    | 半峰全宽 | Δλ | If=50mA | - | 27nm | - | nm |
    | 辐射强度 | Ie | If=50mA | 1.80mW/sr| 2.80mW/sr| - | mW/sr|
    | 反向电流 | IR | UR=5V | - | - | 100μA | μA |

    最大额定值

    | 参数 | 符号 | 最小值 | 最大值 | 单位 |
    |--------------------|--------------|----------|----------|------|
    | 正向电流 | If,max | - | 50mA | mA |
    | 脉冲正向电流 | If,pulse | - | 100mA | mA |
    | 反向电压 | UR | - | 5V | V |
    | 热阻 | Rth JA | - | 500K/W | K/W |
    | 工作温度 | Top | -40°C | 85°C | °C |
    | 存储温度 | Tst | -40°C | 85°C | °C |


    产品特点和优势




    红外OIS-170 775具备诸多独特的功能和优势,使其在市场上具有强大的竞争力。其中一些关键特点如下:

    1. 包装紧凑:采用标准0805封装尺寸,尺寸为1.9mm x 1.2mm x 1.2mm,方便安装和使用。
    2. 兼容性广泛:适用于多种电路基板(玻璃纤维层压环氧树脂),确保其在不同应用场合下的稳定性和可靠性。
    3. 环保材料:产品符合ROHS和REACH标准,确保无铅、可焊且金涂层焊接垫,满足当今严格的环保要求。
    4. 高精度分选:所有器件按照辐射强度等级进行分类,通过100%自动化测试系统保证±11%的测量精度,提供卓越的一致性。
    5. 可靠性高:具备低反向电流(最大100μA)和良好的热阻(500K/W),能够在宽泛的工作温度范围内稳定工作。


    应用案例和使用建议




    红外OIS-170 775适合应用于各种需要红外光发射的应用场景。例如,在遥控器中,它可以作为发射端将控制信号传输至接收器;在传感器模块中,它可用于环境检测,如人体感应开关、入侵报警系统等。

    使用建议:

    - 在焊接过程中,请遵循手册提供的推荐焊接条件,以确保焊接质量和可靠性。
    - 安装时需注意区分正负极,由于阴极位于运输孔一侧,正确安装对于确保电路正常工作至关重要。
    - 为了最大化产品的使用寿命和性能,建议在工作环境中保持适当的温湿度条件,避免极端条件下的直接暴露。


    兼容性和支持




    红外OIS-170 775与其他电子元器件具有良好的兼容性,可以轻松集成到现有的电路设计中。OSA Opto Light GmbH公司提供全面的技术支持,包括但不限于焊接指导、常见问题解答以及针对特定应用的定制化服务。如有任何疑问或技术支持需求,可以直接联系制造商获取帮助。


    常见问题与解决方案




    以下是一些常见的问题及其解决方法:

    1. 焊接后器件不亮
    检查焊接过程是否遵循推荐条件,确保焊接质量。如果问题依然存在,请检查电路连接和电源供应。
    2. 产品表面变色
    这可能是焊接过程中过热造成的。确保焊接时间不超过3秒,温度不超过300°C。必要时重新焊接。
    3. 发射强度不足
    核实使用的产品是否属于所选强度等级范围内的高精度分选器件。若仍然存在问题,建议联系制造商进行进一步评估。


    总结和推荐




    红外OIS-170 775是一款性能优越、功能全面的红外LED,具备紧凑的设计、可靠的性能和广泛的应用前景。凭借其出色的光电特性、多样化的应用场景以及良好的用户支持,本产品在众多竞争者中脱颖而出。强烈推荐用于对红外光源有较高要求的应用项目中,尤其适合在遥控器、传感器和安防设备等领域发挥重要作用。

OIS-170-775-X-T参数

参数
视角 -
透镜类型 -
Vf-正向电压 -
透镜形状 方形
波长 775nm
测试电流 -
显示颜色 -
长*宽*高 1.9mm*1.2mm*1.2mm
通用封装 0805
安装方式 贴片安装

OIS-170-775-X-T厂商介绍

OSA Opto Light是一家领先的光学元件和激光系统制造商,专注于为科研、工业和医疗领域提供高质量的产品和服务。公司主营产品包括激光器、光学元件、光纤组件和激光系统等,广泛应用于材料加工、生物医学、通信、科研和*事等领域。

OSA Opto Light的优势在于:

1. 技术创新:公司不断研发新技术,以满足不同行业的需求,保持在光学领域的领先地位。

2. 产品质量:公司严格把控产品质量,确保为客户提供高性能、高可靠性的产品。

3. 定制服务:公司提供定制化服务,根据客户需求设计和制造特定产品,满足客户的个性化需求。

4. 客户支持:公司提供全面的技术支持和售后服务,帮助客户解决技术问题,提高客户满意度。

5. 合作伙伴:公司与多家知名企业和研究机构建立了合作关系,共同推动光学技术的发展和应用。

OIS-170-775-X-T数据手册

厂牌 PDF简要描述 下载
OSA OPTO LIGHT 发光二极管 OSA OPTO LIGHT OIS-170-775-X-T OIS-170-775-X-T数据手册

OIS-170-775-X-T封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 13.6077
130+ ¥ 13.03
250+ ¥ 12.7485
库存: 87
起订量: 20 增量: 0
交货地:
最小起订量为:10
合计: ¥ 136.07
