OIS-170-IT855-X-T

产品分类: 发光二极管
厂牌: OSA OPTO LIGHT
产品描述: OSA Opto 红外发光二极管, OIS-170系列, 855nm波长
供应商型号: 1736330P
供应商: 海外现货
标准整包数: 10
OSA OPTO LIGHT 发光二极管 OIS-170-IT855-X-T

OIS-170-IT855-X-T概述


    产品简介

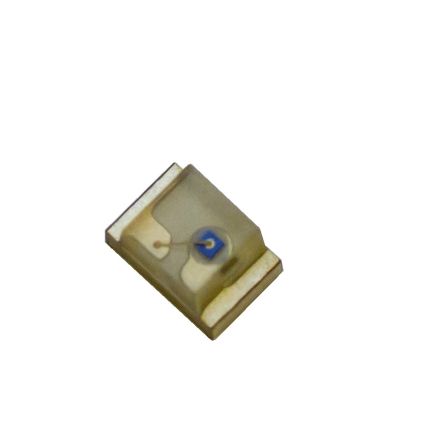

    红外光发射二极管OIS-170 IT855
    红外光发射二极管OIS-170 IT855是一种封装为0805的表面贴装(SMD)元件,广泛应用于各种需要红外光源的应用场合。这款红外光发射二极管采用玻璃纤维增强环氧基板,确保了产品的稳定性和可靠性。它符合ROHS和REACH标准,是一款无铅可焊接的器件,焊点经过镀金处理以提高耐久性。

    技术参数


    - 封装类型:0805
    - 尺寸:1.9 x 1.2 x 1.2毫米
    - 电路基板:玻璃纤维增强环氧
    - 反向电流:100微安(UR = 5V)
    - 正向电压(Uf):1.40 ~ 1.8伏(If = 30mA)
    - 峰值波长(λP):840 ~ 870纳米(If = 30mA)
    - 半宽全高(FWHM):30纳米(If = 30mA)
    - 辐射强度(Ie):2.80 ~ 3.10毫瓦/球面度(If = 30mA)
    - 最大正向电流:30毫安
    - 脉冲正向电流:150毫安(脉冲持续时间tp≤100微秒,脉冲占空比1:10)
    - 最大反向电压:5伏
    - 热阻(Rth JA):500 K/W
    - 工作温度范围:-40℃ ~ +85℃
    - 存储温度范围:-40℃ ~ +85℃

    产品特点和优势


    红外光发射二极管OIS-170 IT855的主要特点包括:
    - 高效能:峰值波长为855纳米,提供了高效的红外光输出。
    - 高可靠性:所有器件均按亮度等级分类,确保了每个批次的一致性。
    - 环保设计:符合ROHS和REACH标准,且采用无铅工艺,适合现代电子产品要求。
    - 易于焊接:焊点镀金,适合自动化生产流程。
    这些特性使其成为各种应用的理想选择,如智能家居、安全监控系统等。

    应用案例和使用建议


    OIS-170 IT855常用于智能家居中的红外遥控接收器、自动门禁系统和安全摄像头。例如,在一个典型的智能家居应用中,它可以被用作红外接收传感器的一部分,通过检测人体红外信号来实现自动控制开关。
    使用建议:
    - 散热管理:由于红外光发射二极管的工作电流较高,需要注意良好的散热管理,避免过热。
    - 测试条件:根据手册建议,最佳测试条件为环境温度23℃,测试时间不超过60毫秒。

    兼容性和支持


    OIS-170 IT855与其他标准SMD封装设备兼容,适用于大多数主流PCB制造工艺。制造商OSA Opto Light GmbH提供详尽的技术支持文档,并可以通过其官方网站获取更多资源。

    常见问题与解决方案


    - 问题:如何确保红外光发射二极管的稳定性?
    - 解决方案:在不同应用中进行详细的验证测试,特别是在极端温度条件下。此外,确保正确的驱动电流和散热措施。

    - 问题:如何进行焊接?
    - 解决方案:建议使用标准的回流焊接工艺,并确保符合推荐的焊接曲线。

    总结和推荐


    总体而言,红外光发射二极管OIS-170 IT855是一款高度可靠且具备多种优势的产品,适合广泛应用领域。其卓越的性能、出色的兼容性和可靠的支持服务使其在市场上具有较强的竞争力。因此,强烈推荐此产品给需要高效、稳定的红外光源的应用项目。
    请注意,产品特定的特性和数据可能因实际应用而异,建议在使用前进行充分的验证和测试。

OIS-170-IT855-X-T参数

参数
透镜形状 方形
波长 855nm
测试电流 -
显示颜色 -
视角 -
透镜类型 -
Vf-正向电压 -
长*宽*高 1.9mm*1.2mm*1.2mm
通用封装 0805
安装方式 贴片安装

OIS-170-IT855-X-T厂商介绍

OSA Opto Light是一家领先的光学元件和激光系统制造商,专注于为科研、工业和医疗领域提供高质量的产品和服务。公司主营产品包括激光器、光学元件、光纤组件和激光系统等,广泛应用于材料加工、生物医学、通信、科研和*事等领域。

OSA Opto Light的优势在于:

1. 技术创新:公司不断研发新技术,以满足不同行业的需求,保持在光学领域的领先地位。

2. 产品质量:公司严格把控产品质量,确保为客户提供高性能、高可靠性的产品。

3. 定制服务:公司提供定制化服务,根据客户需求设计和制造特定产品,满足客户的个性化需求。

4. 客户支持:公司提供全面的技术支持和售后服务,帮助客户解决技术问题,提高客户满意度。

5. 合作伙伴:公司与多家知名企业和研究机构建立了合作关系,共同推动光学技术的发展和应用。

OIS-170-IT855-X-T数据手册

厂牌 PDF简要描述 下载
OSA OPTO LIGHT 发光二极管 OSA OPTO LIGHT OIS-170-IT855-X-T OIS-170-IT855-X-T数据手册

OIS-170-IT855-X-T封装设计

查看详情并下载
Symbol
Footprint
3D Model
