OIS-150-1300p-X-T

产品分类: 发光二极管
厂牌: OSA OPTO LIGHT
产品描述: OSA Opto 红外发光二极管, OIS-150系列, 1300nm波长
供应商型号: 1736367
供应商: 海外现货
标准整包数: 1

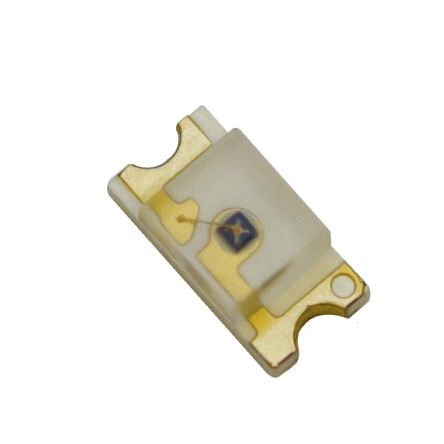

OSA OPTO LIGHT 发光二极管 OIS-150-1300p-X-T

OIS-150-1300p-X-T概述


    产品简介


    型号:OIS-150 1300p
    封装类型:1206
    主要功能:OIS-150 1300p是一款红外发光二极管(Infrared LED),主要应用于红外光通信、光电传感器、遥控器、安防系统等领域。

    技术参数


    | 参数 | 值 | 单位 |
    |
    | 封装类型 | 1206
    | 尺寸 | 3.2(L) x 1.6(W) x 1.2(H) mm
    | 电路基板 | 玻璃纤维层压环氧树脂
    | RoHS 和 REACH 合规性 | 是
    | 无铅可焊性 | 是
    | 镀金焊接盘 | 是
    | 目视方向 | 面向上 (T) 或 面向下 (TD)
    | 转运穿孔 | 阴极到转运穿孔
    | 典型光谱半宽度 | 90 nm
    | 发射颜色 | 红外光
    | 峰值波长 | 1300 nm
    | 正向电压 | 0.90 ~ 1.10 V
    | 反向电流 | 100 μA
    | 最大正向电流 | 70 mA
    | 脉冲正向电流 | 200 mA
    | 最高反向电压 | 5 V
    | 热阻抗 | 450 K/W
    | 工作温度范围 | -40°C ~ +85°C
    | 存储温度范围 | -40°C ~ +85°C

    产品特点和优势


    独特功能和优势:
    - 高精度的光强选择,保证不同应用的稳定性。
    - 采用先进的玻璃纤维层压环氧树脂电路基板,确保高可靠性和良好的机械强度。
    - RoHS 和 REACH 符合,满足环保要求。
    - 无铅可焊性及镀金焊接盘设计,便于自动化生产和焊接。
    - 多种面朝方向(面朝上或面朝下)选项,提供更大的灵活性。
    市场竞争力:
    - 在同类型产品中,OIS-150 1300p具有较高的光电转换效率和较低的热阻抗。
    - 通过精确的光强分类,能有效提高系统的可靠性和一致性。
    - 灵活的应用于各种电子设备中,适合大量生产。

    应用案例和使用建议


    典型应用场景:
    - 家用电器的遥控接收端。
    - 安防系统中的红外探测器。
    - 无线通信设备中的红外发射模块。
    使用建议:
    - 在高温环境中使用时,应注意散热,以避免热效应导致性能下降。
    - 在安装过程中,确保正确识别阴极和阳极,避免接反影响电路性能。
    - 针对不同的应用需求,可以选择不同光强等级的产品。

    兼容性和支持


    兼容性:
    - OIS-150 1300p 适用于标准的1206封装尺寸的电子电路板。
    - 可与大多数现有的自动贴片设备兼容,便于大批量生产和装配。
    支持信息:
    - 厂商提供详细的技术文档和支持服务,包括详细的安装指南和技术咨询。
    - 用户可以通过官网获得最新的产品信息和技术资料。

    常见问题与解决方案


    常见问题:
    - 问题1:如何正确识别阴极和阳极?
    - 解决办法:按照产品手册中的标记进行识别,通常阴极会被标记出来。
    - 问题2:如何处理产品在高温下的性能下降?
    - 解决办法:确保有效的散热措施,如使用散热器或增大散热面积。
    - 问题3:如何选择合适的光强等级?
    - 解决办法:根据具体应用的需求选择合适的光强等级,确保最佳的工作效果。

    总结和推荐


    综合评估:
    - OIS-150 1300p作为一款高性能的红外发光二极管,具备广泛的适用性和稳定的性能表现。
    - 其独特的光强分类和多方向安装方式,使其在多种应用场景中表现出色。
    - 产品的RoHS和REACH合规性,使得其在环保要求高的市场中也有很好的表现。
    推荐结论:
    - 我们强烈推荐 OIS-150 1300p用于需要高精度红外光源的各种应用中,无论是消费电子还是工业设备。
    - 用户在选购和使用时,建议参考手册中的详细指导和建议,确保产品发挥最佳性能。

OIS-150-1300p-X-T参数

参数
视角 -
透镜类型 -
Vf-正向电压 -
透镜形状 方形
波长 1.3μm
测试电流 -
显示颜色 -
长*宽*高 3.2mm*1.6mm*1.2mm
通用封装 1206
安装方式 贴片安装

OIS-150-1300p-X-T厂商介绍

OSA Opto Light是一家领先的光学元件和激光系统制造商,专注于为科研、工业和医疗领域提供高质量的产品和服务。公司主营产品包括激光器、光学元件、光纤组件和激光系统等,广泛应用于材料加工、生物医学、通信、科研和*事等领域。

OSA Opto Light的优势在于:

1. 技术创新:公司不断研发新技术,以满足不同行业的需求,保持在光学领域的领先地位。

2. 产品质量:公司严格把控产品质量,确保为客户提供高性能、高可靠性的产品。

3. 定制服务:公司提供定制化服务,根据客户需求设计和制造特定产品,满足客户的个性化需求。

4. 客户支持:公司提供全面的技术支持和售后服务,帮助客户解决技术问题,提高客户满意度。

5. 合作伙伴:公司与多家知名企业和研究机构建立了合作关系,共同推动光学技术的发展和应用。

OIS-150-1300p-X-T数据手册

厂牌 PDF简要描述 下载
OSA OPTO LIGHT 发光二极管 OSA OPTO LIGHT OIS-150-1300p-X-T OIS-150-1300p-X-T数据手册

OIS-150-1300p-X-T封装设计

查看详情并下载
Symbol
Footprint
3D Model
