首页  >  产品百科  >  OIS-330-1050p-X-TU

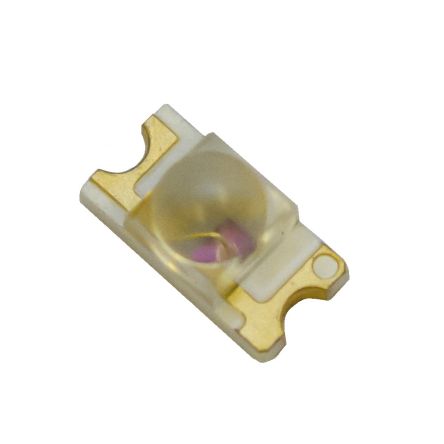

OIS-330-1050p-X-TU

产品分类: 发光二极管
厂牌: OSA OPTO LIGHT
产品描述: OSA Opto 红外发光二极管, OIS-330系列, 1050nm波长
供应商型号: 1736266
供应商: 海外现货
标准整包数: 100
OSA OPTO LIGHT 发光二极管 OIS-330-1050p-X-TU

OIS-330-1050p-X-TU概述


    产品简介


    本产品是来自OSA Opto Light GmbH的OIS-330 1050p近红外发光二极管(NIR LED),具有内置透镜,通过背面安装在印刷电路板(PCB)上。该产品主要应用于红外成像、传感器和通信系统等领域。OIS-330 1050p具备一系列优异的技术特性,确保在各种复杂环境中可靠运行。

    技术参数


    - 封装尺寸:1206,长3.2mm,宽1.6mm,高1.9mm
    - 视场角:40°
    - 正向电压(IF=50mA):1.20~1.40V
    - 峰值波长(IF=50mA):1035~1065nm
    - 半峰全宽(IF=50mA):55nm
    - 辐射强度(IF=50mA):4.50~7.20mW/sr
    - 反向电流(UR=5V):100μA
    - 最大正向电流:50mA
    - 脉冲正向电流(tp≤100μs,τ=1:10):100mA
    - 反向电压:5V
    - 热阻:450K/W
    - 工作温度范围:-40℃至+85℃
    - 存储温度范围:-40℃至+85℃

    产品特点和优势


    OIS-330 1050p的主要优势在于其精准的光谱输出和较高的辐射强度,适用于各种精密测量和传感应用。该产品通过100%自动测试系统的严格筛选,保证每颗LED的性能一致性。此外,其内置透镜设计简化了装配过程,降低了组装难度。同时,它符合ROHS和REACH标准,不含铅,可金锡焊,更加环保安全。

    应用案例和使用建议


    应用场景:
    1. 安防监控系统:利用其高辐射强度和精确的红外光谱输出,实现夜间或低照度条件下的高质量成像。
    2. 医疗诊断设备:用于红外光谱分析,为医生提供准确的诊断依据。
    3. 通信系统:作为红外通讯模块的核心部件,实现稳定的数据传输。
    使用建议:
    - 在安装过程中注意焊接温度和时间,以避免热应力对LED造成损害。
    - 考虑到不同应用场景下的辐射强度需求,可根据具体需求选择不同的辐射强度等级。
    - 确保操作温度在额定范围内,防止超出范围导致性能下降或损坏。

    兼容性和支持


    OIS-330 1050p适用于多种工业标准的印刷电路板,并且通过金锡焊连接,易于与其他设备集成。OSA Opto Light GmbH提供了详尽的产品支持文档和技术服务,包括详细的焊接工艺指导和故障排查指南。如果您需要进一步的支持或定制化服务,可以直接联系公司获得帮助。

    常见问题与解决方案


    1. 问题:LED辐射强度低于预期
    - 解决办法:检查焊接过程是否符合规范,重新校准焊接温度和时间。
    2. 问题:设备无法正常工作
    - 解决办法:确认工作环境温度是否在额定范围内,检查电源电压是否正确。
    3. 问题:焊接过程中出现虚焊
    - 解决办法:使用合适的焊接温度和时间,检查焊点是否有空洞。

    总结和推荐


    综上所述,OIS-330 1050p是一款性能卓越、应用广泛的红外发光二极管。其精确的光谱输出和强大的辐射强度使其在安防、医疗、通信等多个领域具有显著的应用价值。此外,它还拥有良好的兼容性和详细的技术支持文档,能够满足大多数用户的需要。强烈推荐使用这款高性能的NIR LED。

OIS-330-1050p-X-TU参数

参数
透镜形状 圆顶
波长 1.05μm
测试电流 -
显示颜色 -
视角 -
透镜类型 -
Vf-正向电压 -
长*宽*高 3.2mm*1.6mm*1.2mm
通用封装 1206
安装方式 贴片安装

OIS-330-1050p-X-TU厂商介绍

OSA Opto Light是一家领先的光学元件和激光系统制造商,专注于为科研、工业和医疗领域提供高质量的产品和服务。公司主营产品包括激光器、光学元件、光纤组件和激光系统等,广泛应用于材料加工、生物医学、通信、科研和*事等领域。

OSA Opto Light的优势在于:

1. 技术创新:公司不断研发新技术,以满足不同行业的需求,保持在光学领域的领先地位。

2. 产品质量:公司严格把控产品质量,确保为客户提供高性能、高可靠性的产品。

3. 定制服务:公司提供定制化服务,根据客户需求设计和制造特定产品,满足客户的个性化需求。

4. 客户支持:公司提供全面的技术支持和售后服务,帮助客户解决技术问题,提高客户满意度。

5. 合作伙伴:公司与多家知名企业和研究机构建立了合作关系,共同推动光学技术的发展和应用。

OIS-330-1050p-X-TU数据手册

厂牌 PDF简要描述 下载
OSA OPTO LIGHT 发光二极管 OSA OPTO LIGHT OIS-330-1050p-X-TU OIS-330-1050p-X-TU数据手册

OIS-330-1050p-X-TU封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
100+ ¥ 57.2505
200+ ¥ 55.8186
400+ ¥ 54.9604
库存: 0
起订量: 100 增量: 0
交货地:
最小起订量为:100
合计: ¥ 0
直接购买
加入购物车
