首页  >  产品百科  >  OIS-150-770-X-T

OIS-150-770-X-T

产品分类: 发光二极管
厂牌: OSA OPTO LIGHT
产品描述: OSA Opto 红外发光二极管, OIS-150系列, 770nm波长
供应商型号: 1736294
供应商: 海外现货
标准整包数: 10

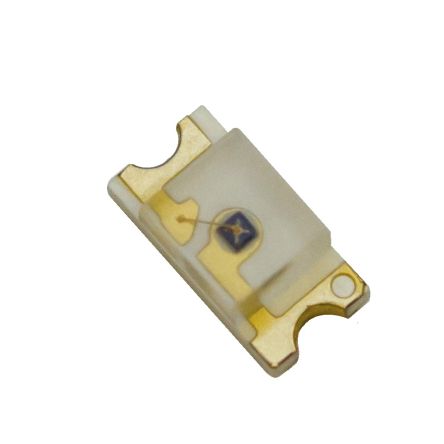

OSA OPTO LIGHT 发光二极管 OIS-150-770-X-T

OIS-150-770-X-T概述


    产品简介


    OIS-150 770是一款红外线发光二极管(IR LED),采用1206封装,适用于多种工业和消费电子产品。它具有出色的红外光发射能力,主要功能是提供远距离红外光信号传输。这款红外LED常用于遥控系统、安防监控、自动化设备等领域,能够有效地穿透大气层并在特定环境中进行远距离通信。

    技术参数


    - 尺寸:3.2(L) x 1.6(W) x 1.2(H) mm
    - 封装材料:玻璃纤维层压环氧树脂
    - 发光颜色:红外线
    - 正向电压(@ 50mA):1.65 - 2.00 V
    - 峰值波长(@ 50mA):760 - 780 nm
    - 半宽波段(@ 50mA):24 nm
    - 辐射强度(@ 50mA):1.80 - 2.80 mW/sr
    - 反向电流(@ 5V):100 μA
    - 最大正向电流:50 mA
    - 最大反向电压:5 V
    - 热阻:450 K/W
    - 工作温度范围:-40°C 至 +85°C
    - 储存温度范围:-40°C 至 +85°C

    产品特点和优势


    1. 背侧安装:通过背面安装到PCB板上,简化了组装过程,减少了空间占用。
    2. 符合RoHS和REACH标准:确保了产品的环保性能。
    3. 无铅可焊性:焊接垫片镀金,提高了焊接质量。
    4. 高精度分选:根据光强分类,保证了产品质量的一致性。
    5. 多角度封装选择:可以面向上或面向下贴装,适应不同应用需求。

    应用案例和使用建议


    应用案例:
    - 远程控制:OIS-150 770常用于电视、空调等家用电器的遥控器中,确保红外信号的可靠传输。
    - 安防监控:在监控摄像头中,作为光源使用,实现远距离图像采集。
    - 自动识别系统:应用于条形码扫描仪等设备,实现高效的数据读取。
    使用建议:
    - 在组装时,要确保红外LED正确安装到指定位置,并注意焊接温度和时间,以避免损坏。
    - 使用时需考虑红外信号的干扰,如避免阳光直射或其他强红外源的影响。
    - 为提高可靠性,可在关键应用中设置多重备份机制,以防止单一故障点。

    兼容性和支持


    - 兼容性:OIS-150 770与市场上大多数标准PCB和自动化装配设备兼容,支持常见的手动和自动焊接工艺。
    - 厂商支持:OSA Opto Light GmbH提供详尽的技术文档和专业的客户服务,确保客户能顺利集成和使用该产品。

    常见问题与解决方案


    1. 问题:焊接过程中红外LED受损。
    - 解决方案:遵循制造商推荐的焊接温度曲线,控制焊接时间和温度,以避免过热。
    2. 问题:红外信号强度不足。
    - 解决方案:检查电源电压是否稳定,确认LED的正向电流设置是否正确。如有需要,更换更高亮度等级的产品。
    3. 问题:反向电流过大导致失效。
    - 解决方案:确保电路设计合理,适当降低反向电压或增加保护措施。

    总结和推荐


    OIS-150 770是一款高性能红外LED,适用于各种工业和消费电子设备。它的背侧安装方式简化了组装过程,无铅可焊性提升了焊接质量,多角度封装选择满足了不同的应用需求。特别适合需要长寿命和高可靠性的应用场合。总体而言,OIS-150 770是一款值得推荐的高品质红外LED产品。

OIS-150-770-X-T参数

参数
波长 770nm
测试电流 -
显示颜色 -
视角 -
透镜类型 -
Vf-正向电压 -
透镜形状 方形
长*宽*高 3.2mm*1.6mm*1.2mm
通用封装 1206
安装方式 贴片安装

OIS-150-770-X-T厂商介绍

OSA Opto Light是一家领先的光学元件和激光系统制造商,专注于为科研、工业和医疗领域提供高质量的产品和服务。公司主营产品包括激光器、光学元件、光纤组件和激光系统等,广泛应用于材料加工、生物医学、通信、科研和*事等领域。

OSA Opto Light的优势在于:

1. 技术创新:公司不断研发新技术,以满足不同行业的需求,保持在光学领域的领先地位。

2. 产品质量:公司严格把控产品质量,确保为客户提供高性能、高可靠性的产品。

3. 定制服务:公司提供定制化服务,根据客户需求设计和制造特定产品,满足客户的个性化需求。

4. 客户支持:公司提供全面的技术支持和售后服务,帮助客户解决技术问题,提高客户满意度。

5. 合作伙伴:公司与多家知名企业和研究机构建立了合作关系,共同推动光学技术的发展和应用。

OIS-150-770-X-T数据手册

厂牌 PDF简要描述 下载
OSA OPTO LIGHT 发光二极管 OSA OPTO LIGHT OIS-150-770-X-T OIS-150-770-X-T数据手册

OIS-150-770-X-T封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 12.7149
130+ ¥ 12.1718
250+ ¥ 11.9083
库存: 693
起订量: 20 增量: 0
交货地:
最小起订量为:10
合计: ¥ 127.14
