首页  >  产品百科  >  OIS-170-1050-X-T

OIS-170-1050-X-T

产品分类: 发光二极管
厂牌: OSA OPTO LIGHT
产品描述: OSA Opto 红外发光二极管, OIS-170系列, 1050nm波长
供应商型号: 1736259
供应商: 海外现货
标准整包数: 100

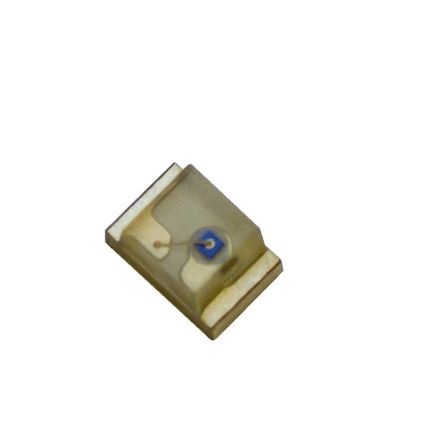

OSA OPTO LIGHT 发光二极管 OIS-170-1050-X-T

OIS-170-1050-X-T概述


    产品简介


    OIS-170 1050 是一款红外发光二极管(IR LED),专为各类光电应用设计。该产品属于0805系列,封装紧凑,尺寸仅为1.9x1.2x1.2毫米。OIS-170 1050 在光电系统中主要用于遥控设备、安防监控、工业自动化控制等领域,适用于需要远距离传输红外信号的应用场合。

    技术参数


    | 参数 | 值 |

    | 尺寸 | 1.9x1.2x1.2 mm |
    | 引线基板 | 玻璃纤维环氧树脂 |
    | 罗马标准合规 | 符合ROHS和REACH |
    | 无铅焊接 | 可焊,引脚镀金 |
    | 盘装形式 | 8毫米带盘装,阴极对准运输穿孔 |
    | 排序类别 | 发光强度分类 |
    | 盘装方式 | 面向上方(T) |
    | 峰值波长(If=50 mA) | 1050 nm |
    | 正向电压(If=50 mA) | 1.22 - 1.50 V |
    | 半峰全宽(If=50 mA) | 60 nm |
    | 辐射强度(If=50 mA) | 1.12 - 2.00 mW/sr |
    | 反向电流(UR=5V) | 100 μA |

    产品特点和优势


    OIS-170 1050 红外LED具有以下特点和优势:
    - 尺寸紧凑:仅1.9x1.2x1.2毫米,适合空间受限的设计。
    - 高性能:峰值波长1050纳米,适用于多种红外应用。
    - 高可靠性:通过ROHS和REACH标准,确保环保且符合国际标准。
    - 无铅焊接:提供可焊性,并采用金引脚提高焊接质量。
    - 分类严格:按照发光强度进行严格分类,保证一致性能。

    应用案例和使用建议


    OIS-170 1050 可广泛应用于遥控设备、智能家居、安防监控等场景。在这些应用中,它能够提供稳定可靠的红外信号传输。
    - 遥控设备:在遥控设备中,OIS-170 1050 可以作为发射端的光源,确保远距离操作的可靠性。
    - 安防监控:在安防监控系统中,红外LED可用于夜视或低光条件下的摄像头,提高系统的适用范围。
    - 工业自动化:在工业自动化控制中,红外LED可用于编码器或其他传感器中,实现精确的距离测量和位置跟踪。
    使用建议:
    1. 安装注意事项:由于该LED体积小,安装时应注意正确对齐阴极位置,避免焊接错误。
    2. 热管理:虽然OIS-170 1050 的热阻较高(450K/W),但仍需注意过热问题,特别是在高电流工作条件下。
    3. 环境适应性:确保使用时温度在-40°C到+85°C之间,以保持最佳性能。

    兼容性和支持


    OIS-170 1050 可与多种电子元件和设备兼容,适用于各种标准的电路板设计。制造商OSA Opto Light GmbH 提供全面的技术支持,包括售后咨询、故障诊断和技术文档更新。如果需要特殊的包装或服务,可以联系供应商进行定制。

    常见问题与解决方案


    - Q:如何选择合适的LED子类别?
    - A: 可根据具体应用需求,选择不同强度等级的LED子类别,确保满足光输出要求。

    - Q:如何正确焊接?
    - A: 使用无铅焊接,焊接温度不超过300°C,焊接时间不超过3秒,确保焊接质量。
    - Q:如何储存?
    - A: 产品应储存在干燥环境中,最高温度不超过30°C,相对湿度不超过60%,存储期限可达12个月。

    总结和推荐


    综上所述,OIS-170 1050 红外LED以其紧凑的尺寸、卓越的性能和良好的可靠性,在众多应用场合中表现出色。对于需要远距离红外信号传输的应用,这款产品是一个值得信赖的选择。强烈推荐使用此产品,尤其是在对性能和可靠性有较高要求的应用中。

OIS-170-1050-X-T参数

参数
视角 -
透镜类型 -
Vf-正向电压 -
透镜形状 方形
波长 1.05μm
测试电流 -
显示颜色 -
长*宽*高 1.9mm*1.2mm*1.2mm
通用封装 0805
安装方式 贴片安装

OIS-170-1050-X-T厂商介绍

OSA Opto Light是一家领先的光学元件和激光系统制造商,专注于为科研、工业和医疗领域提供高质量的产品和服务。公司主营产品包括激光器、光学元件、光纤组件和激光系统等,广泛应用于材料加工、生物医学、通信、科研和*事等领域。

OSA Opto Light的优势在于:

1. 技术创新:公司不断研发新技术,以满足不同行业的需求,保持在光学领域的领先地位。

2. 产品质量:公司严格把控产品质量,确保为客户提供高性能、高可靠性的产品。

3. 定制服务:公司提供定制化服务,根据客户需求设计和制造特定产品,满足客户的个性化需求。

4. 客户支持:公司提供全面的技术支持和售后服务,帮助客户解决技术问题,提高客户满意度。

5. 合作伙伴:公司与多家知名企业和研究机构建立了合作关系,共同推动光学技术的发展和应用。

OIS-170-1050-X-T数据手册

厂牌 PDF简要描述 下载
OSA OPTO LIGHT 发光二极管 OSA OPTO LIGHT OIS-170-1050-X-T OIS-170-1050-X-T数据手册

OIS-170-1050-X-T封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
100+ ¥ 57.2505
200+ ¥ 55.8186
400+ ¥ 54.9604
库存: 0
起订量: 100 增量: 0
交货地:
最小起订量为:100
合计: ¥ 0
直接购买
