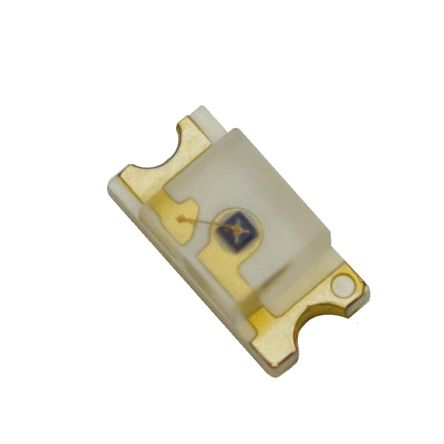

OIS-150-1550p-X-T

产品分类: 发光二极管
厂牌: OSA OPTO LIGHT
产品描述: OSA Opto 红外发光二极管, OIS-150系列, 1550nm波长
供应商型号: 1736252
供应商: 海外现货
标准整包数: 100
OSA OPTO LIGHT 发光二极管 OIS-150-1550p-X-T

OIS-150-1550p-X-T概述

    电子元器件产品技术手册:红外线1206尺寸LED——OIS-150 1550p

    1. 产品简介


    OIS-150 1550p 是一款专为红外线应用设计的1206尺寸表面贴装LED(Surface Mount Device),以其高效率和稳定性广泛应用于各类电子产品中。这款产品基于玻璃层压环氧基板,通过无铅焊接工艺制成,符合ROHS和REACH标准。它不仅具备出色的光学性能,还提供了多种封装形式(面朝上或面朝下)以满足不同设计需求。此外,该系列产品依据光强度分类进行分组,确保一致性与高质量。
    主要应用领域包括红外通信系统、光电传感器、遥控设备以及安防监控设备等。

    2. 技术参数


    | 参数 | 符号 | 条件 | 最小值 | 典型值 | 最大值 | 单位 |
    ||
    | 发射波长 | λP | If = 50 mA | 1500 | 1550 | 1600 | nm |
    | 峰值半宽 | Δλ | If = 50 mA | — | 140 | — | nm |
    | 正向电压 | Uf | If = 50 mA | 0.72 | 1.05 | — | V |
    | 反向电流 | IR | UR = 5V | — | — | 100 | μA |
    | 辐射强度 | Ie | If = 50 mA | 0.14 | 0.27 | — | mW/sr|
    | 最大正向电流 | If,max | — | — | 70 | — | mA |
    | 脉冲正向电流 | If,pulse | tp ≤ 100μs | — | 200 | — | mA |
    | 热阻 | Rth JA | — | — | 450 | — | K/W |
    | 工作温度范围 | Top | — | -40 | — | 85 | °C |
    外形图及推荐焊盘设计详见附录部分。

    3. 产品特点和优势


    1. 高效能光输出:峰值波长为1550nm,适配于红外线通信和感应系统。
    2. 高可靠性:采用无铅焊料,确保长期使用过程中的安全性和环保性。
    3. 多维度定制化选项:支持多种封装方向(面朝上/面朝下),并可根据客户需求选择不同亮度级别。
    4. 紧凑封装:尺寸仅为3.2(L) x 1.6(W) x 1.2(H) mm,适合空间受限的设计环境。
    5. 广泛的兼容性:可无缝集成到现有电路板设计中,并提供优异的热管理和机械稳定性。
    这些特点使其成为高端消费类电子、工业自动化及医疗健康领域的理想选择。

    4. 应用案例和使用建议


    典型应用场景:
    - 遥控器发射模块
    - 红外成像传感器
    - 自动门传感器
    - 物流条码扫描仪
    使用建议:
    1. 在焊接过程中,建议使用推荐的回流焊接曲线,避免因过高的温度导致器件损坏。
    2. 当应用于高温环境时,需特别注意散热措施,如添加散热片或优化PCB布局。
    3. 若需要更高的辐射强度输出,可以选择更高亮度级别的产品,同时确保整体电路匹配。

    5. 兼容性和支持


    兼容性:OIS-150 1550p 与市面上主流的红外接收模块具有良好的兼容性,可以轻松替代传统型号。此外,其金镀锡焊盘也提高了与其他元器件的连接可靠性。
    支持服务:OSA Opto Light GmbH 提供全面的技术支持,包括样品申请、设计咨询和技术文档下载。对于批量采购客户,还可享受定制化包装解决方案。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 焊接后出现虚焊 | 检查焊接曲线是否符合要求,重新返工焊接。 |
    | 光输出强度低于预期 | 确认选用的光强等级是否满足设计需求,必要时更换更高亮度型号。 |
    | 设备长时间运行后性能下降 | 检查散热系统是否正常工作,优化热管理设计。 |

    7. 总结和推荐


    综上所述,OIS-150 1550p 是一款高性能红外LED,其卓越的技术指标、灵活的应用可能性以及可靠的质量保证使其成为电子行业不可多得的选择。如果您正在寻找一种能够在严苛环境中稳定工作的红外光源,那么这款产品无疑是一个明智之选。
    推荐指数:★★★★★(5星)
    OSA Opto Light GmbH 凭借其丰富的经验和技术积累,持续为客户提供优质的产品和服务。我们强烈建议在相关项目中优先考虑此款产品!

    如有更多疑问,请联系:
    邮箱:contact@osa-opto.com
    电话:+49 (0)30 65762683
    官网:[www.osa-opto.com](http://www.osa-opto.com)

OIS-150-1550p-X-T参数

参数
Vf-正向电压 -
透镜形状 方形
波长 1.55μm
测试电流 -
显示颜色 -
视角 -
透镜类型 -
长*宽*高 3.2mm*1.6mm*1.2mm
通用封装 1206
安装方式 贴片安装

OIS-150-1550p-X-T厂商介绍

OSA Opto Light是一家领先的光学元件和激光系统制造商,专注于为科研、工业和医疗领域提供高质量的产品和服务。公司主营产品包括激光器、光学元件、光纤组件和激光系统等,广泛应用于材料加工、生物医学、通信、科研和*事等领域。

OSA Opto Light的优势在于:

1. 技术创新:公司不断研发新技术,以满足不同行业的需求,保持在光学领域的领先地位。

2. 产品质量:公司严格把控产品质量,确保为客户提供高性能、高可靠性的产品。

3. 定制服务:公司提供定制化服务,根据客户需求设计和制造特定产品,满足客户的个性化需求。

4. 客户支持:公司提供全面的技术支持和售后服务,帮助客户解决技术问题,提高客户满意度。

5. 合作伙伴:公司与多家知名企业和研究机构建立了合作关系,共同推动光学技术的发展和应用。

OIS-150-1550p-X-T数据手册

厂牌 PDF简要描述 下载
OSA OPTO LIGHT 发光二极管 OSA OPTO LIGHT OIS-150-1550p-X-T OIS-150-1550p-X-T数据手册

OIS-150-1550p-X-T封装设计

查看详情并下载
Symbol
Footprint
3D Model
